77
5. Установка и подключение

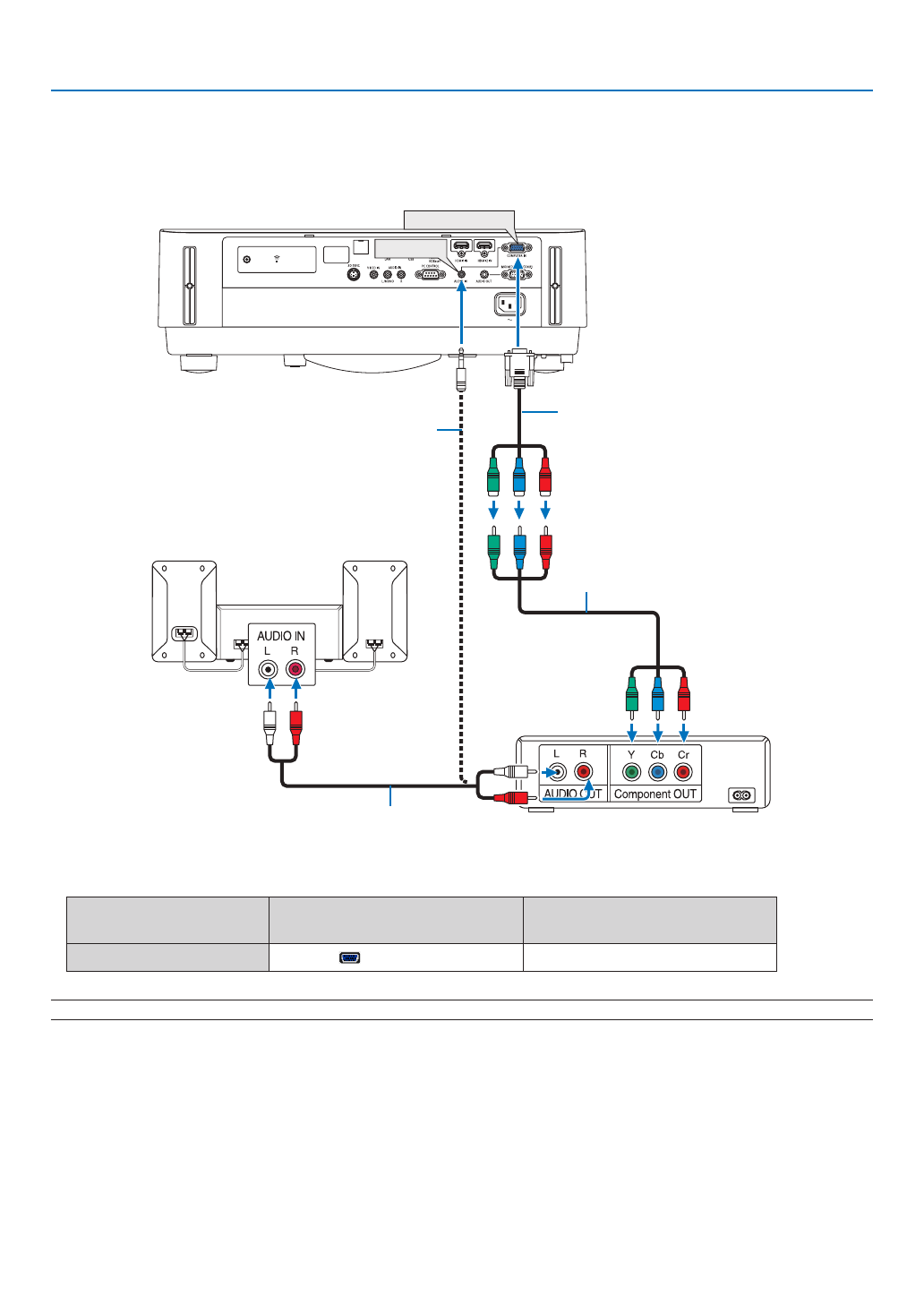

Подключение компонентного входа
Соединение для компонентного сигнала. Может проецироваться сигнал с выходного разъема цветоразностного сигна-
ла на DVD-проигрывателях (видеовыход DVD) и выходного разъема YPbPr на видео высокой четкости. Рекомендуется
подключить разъем для аудиовыхода на DVD-проигрывателе к аудиокомпонентам.
COMPUTER IN
AUDIO IN
15-контактный к RCA (гнездо) × адаптер 3 кабе-
лей (ADP-CV1E)
Стереофонический аудиокабель для RCA с мини-штекером
(не входит в комплект)
Компонентный видеосигнал RCA × 3 кабеля (не
входит в комплект)
Аудиокабель (не входит в комплект)
Проигрыватель DVD
Аудиооборудование
• После включения проектора выберите название источника для соответствующей входной клеммы.
Входная клемма
Кнопка ИСТ. на корпусе проек-
тора
Кнопка на пульте дистанционно-
го контроля
COMPUTER IN
КОМПЬЮТЕР
(КОМПЬЮТЕР 1)
ПРИМЕЧАНИЕ: Информацию о требованиях к видеовыходу DVD-проигрывателя можно получить из инструкции к проигрывателю.
