70

5. Установка и подключение

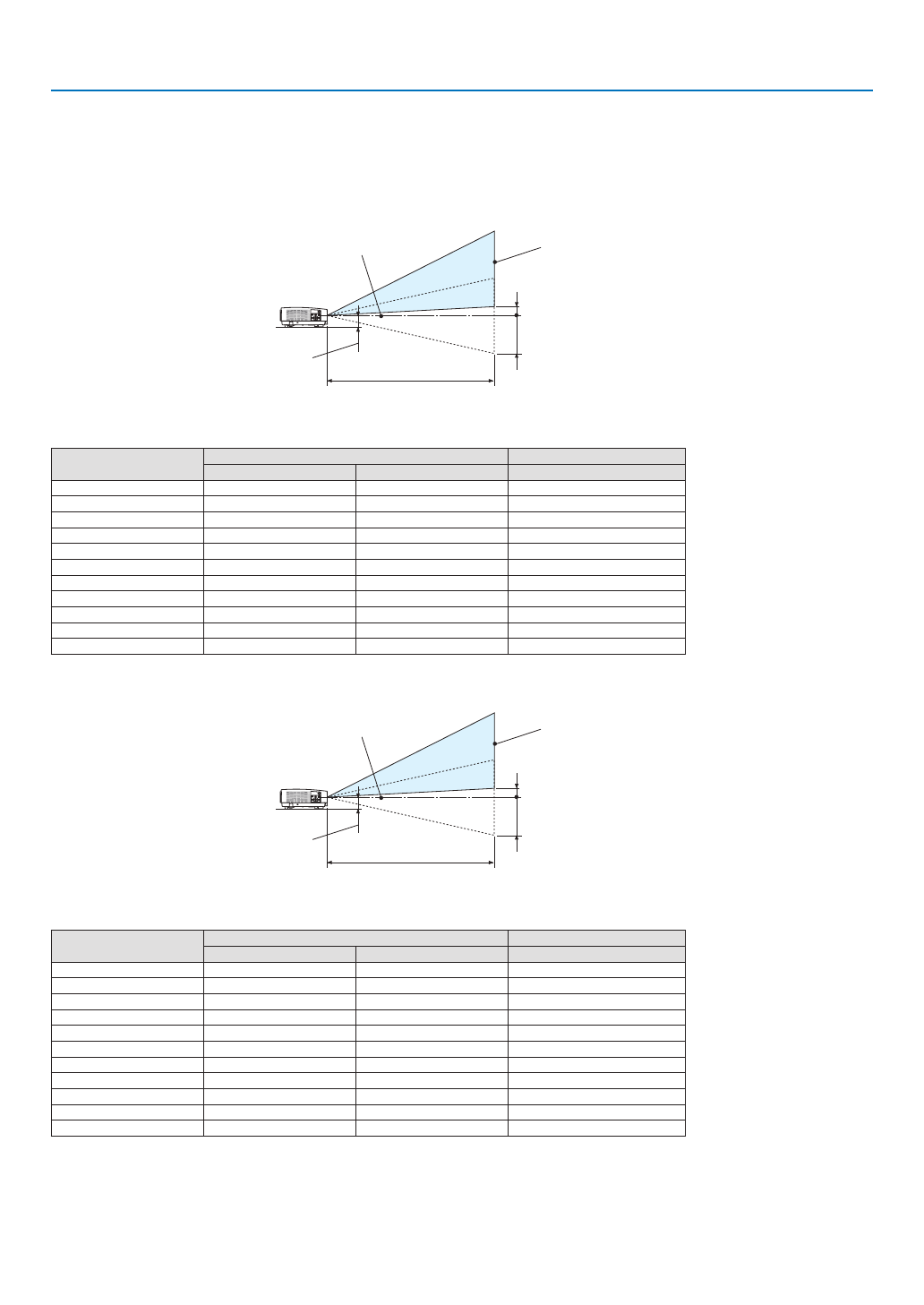

Пример установки на рабочем столе

На рисунке ниже показан пример, когда проектор используется на рабочем столе.
Положение горизонтального проецирования: Равное расстояние до левого и правого края от центра объектива
Положение вертикального проецирования: (см. таблицу ниже)

[P502HL-2]

Поверхность экрана

Нижний край экрана с 61,6 % V

Измерение +H

Измерение -H

Нижний край экрана с 0 % В

Центр объектива

Примерно от 92 до 97 мм

Проекционное расстояние L

(Примечание) Высота от центра объектива до нижнего края экрана (с вкрученной ножкой регулировки наклона)

Размер экрана (дюймы)

Расстояние до проекции L (м)

Высота Н (см)

Широкий

Теле

0%V – 62%V

30

0,79

1,39

−18,7 – +4,3

40

1,07

1,86

−24,9 – +5,8

50

1,34

2,34

−31,1 – +7,2

60

1,62

2,81

−37,4 – +8,7

80

2,17

3,76

−49,8 – +11,6

100

2,72

4,71

−62,3 – +14,5

120

3,28

5,66

−74,7 – +17,4

150

4,11

7,08

−93,4 – +21,7

200

5,49

9,45

−124,5 – +28,9

250

6,87

11,82

−155,7 – +36,2

300

8,25

14,19

−186,8 – +43,4

[P502WL-2]

Поверхность экрана

Нижний край экрана с 59,0 % V

Измерение +H

Измерение -H

Нижний край экрана с 0 % V

Центр объектива

Примерно от 92 до 97 мм

Проекционное расстояние L

(Примечание) Высота от центра объектива до нижнего края экрана (с вкрученной ножкой регулировки наклона)

Размер экрана (дюймы)

Расстояние до проекции L (м)

Высота Н (см)

Широкий

Теле

0%V – 59%V

30

0,81

1,42

−20,2 – +3,4

40

1,09

1,90

−26,9 – +4,6

50

1,37

2,39

−33,7 – +5,7

60

1,66

2,87

−40,4 – +6,9

80

2,22

3,84

−53,8 – +9,2

100

2,78

4,81

−67,3 – +11,5

120

3,35

5,78

−80,8 – +13,8

150

4,19

7,23

−101,0 – +17,2

200

5,60

9,65

−134,6 – +23,0

250

7,01

12,08

−168,3 – +28,7

300

8,43

14,50

−201,9 – +34,5
