18
2. Проецирование изображения (основная операция)
ПРИМЕЧАНИЕ:
• Регуляторы можно повернуть более чем на один полный оборот, но положение проекции может смещаться только в пределах диапазона, показанного
на следующей странице. Не прилагайте усилий для поворота регуляторов. Это может повредить регуляторы.
• Если объектив сдвинут максимально по диагонали, края экрана будут темными или затенены.
• Регулировка сдвига по вертикали должна быть закончена смещением изображения вверх. Если Вы закончите регулировку сдвига по вертикали, сдвинув
изображение вниз, регулировка масштабирования/фокусировки или сильные сотрясения могут вызвать небольшое смещение проецируемого изо-
бражения вниз.

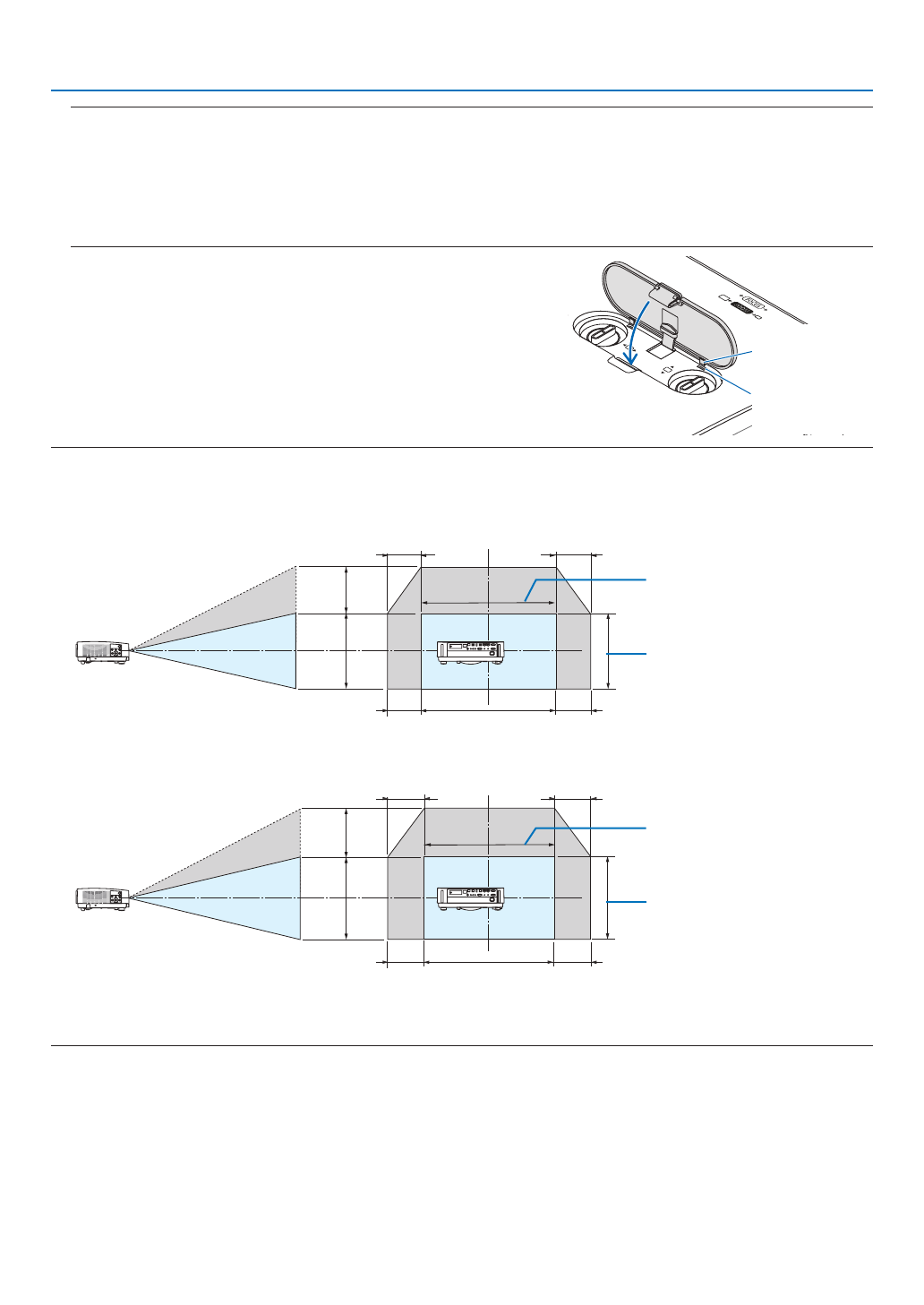

3. Закройте крышку смещения объектива.
Вставьте 2 (два) крючка крышки в пазы проектора, затем закройте
крышку.
Крюк
Паз
ПОДСКАЗКА:
• Нижеприведенная схема показывает диапазон настройки смещения объектива ([ОРИЕНТАЦИЯ]: [ФРОНТАЛЬНАЯ СО СТОЛА]).
• Диапазон регулировки смещения объектива относительно проецирования в положении [ФРОНТАЛЬНАЯ С ПОТОЛКА] см. на стр.
[P502HL-2]
100%V
62%V
100%H
25%H
25%H
25%H
25%H
Высота проецируемого изо-
бражения
Ширина проецируемого изо-
бражения
[P502WL-2]
100%V
59%V
100%H
28%H
28%H
28%H
28%H
Высота проецируемого изо-
бражения
Ширина проецируемого изо-
бражения
Условные обозначения: V обозначает длину по вертикали (высоту проецируемого изображения), H обозначает длину по горизонтали (ширину проецируемого
изображения).
