7
1. Введение

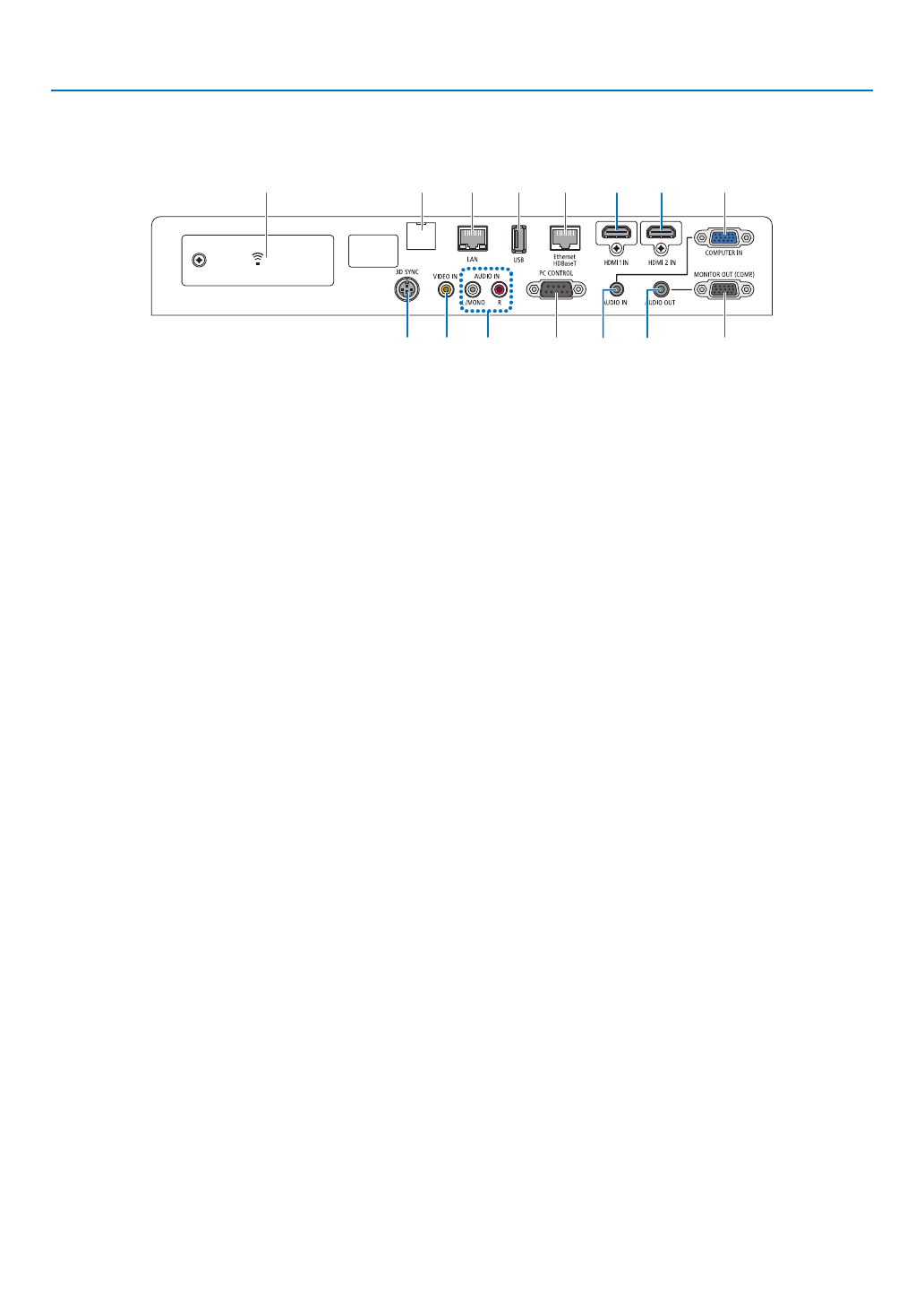

Функции панели разъемов
1. COMPUTER IN/ Компонентная входная клемма
(миниатюрный разъем типа D с 15 контактами)
(
→
стр.
2. Мини-гнездо КОМПЬЮТЕР АУДИОВХОД (стерео
мини)
(
→
стр.
3. Разъем HDMI 1 IN (тип A)
(
→
стр.
4. Разъем HDMI 2 IN (тип A)
(
→
стр.
5. MONITOR OUT (ВЫВОД МОНИТОРА) (КОМП.) Разъ-
ем (15-штырьковый мини-разъем типа D)
(
→
стр.
6. Мини-гнездо AUDIO OUT (стерео мини)
(
→
стр.
7. Разъем VIDEO IN (RCA)
(
→
стр.
8. ВИДЕО/S-ВИДЕО AUDIO IN L/MONO, R (RCA)
(
→
стр.
9. T-порт Ethernet/HDBaseT (RJ-45)
(
→
стр.
10. Порт LAN (RJ-45)
(
→
стр.
11. Порт USB (беспровод. лок. сеть)
(
→
стр.
12. Порт USB (тип А)
(
→
стр.
13. Разъем 3D СИНХРОНИЗАЦИЯ (миниатюрный
разъем типа DIN с 3 контактами)
(
→
стр.
14. Порт УПРАВЛЕНИЕ ПК [PC CONTROL] (разъем
типа D с 9 контактами)
(
→
стр.
)
К этому порту можно подключить персональный
компьютер или систему управления. Он позволяет
управлять проектором с помощью протокола по-
следовательной связи. Для авторов собственных
программ на стр.
приведены типичные коды
управления с ПК.
15. Порт ОБСЛУЖИВАНИЕ (USB типа В)
(только для технических целей)
1
4
2 6
3
9
12
10
11
8
7
13
14
5
15
