71
5. Установка и подключение

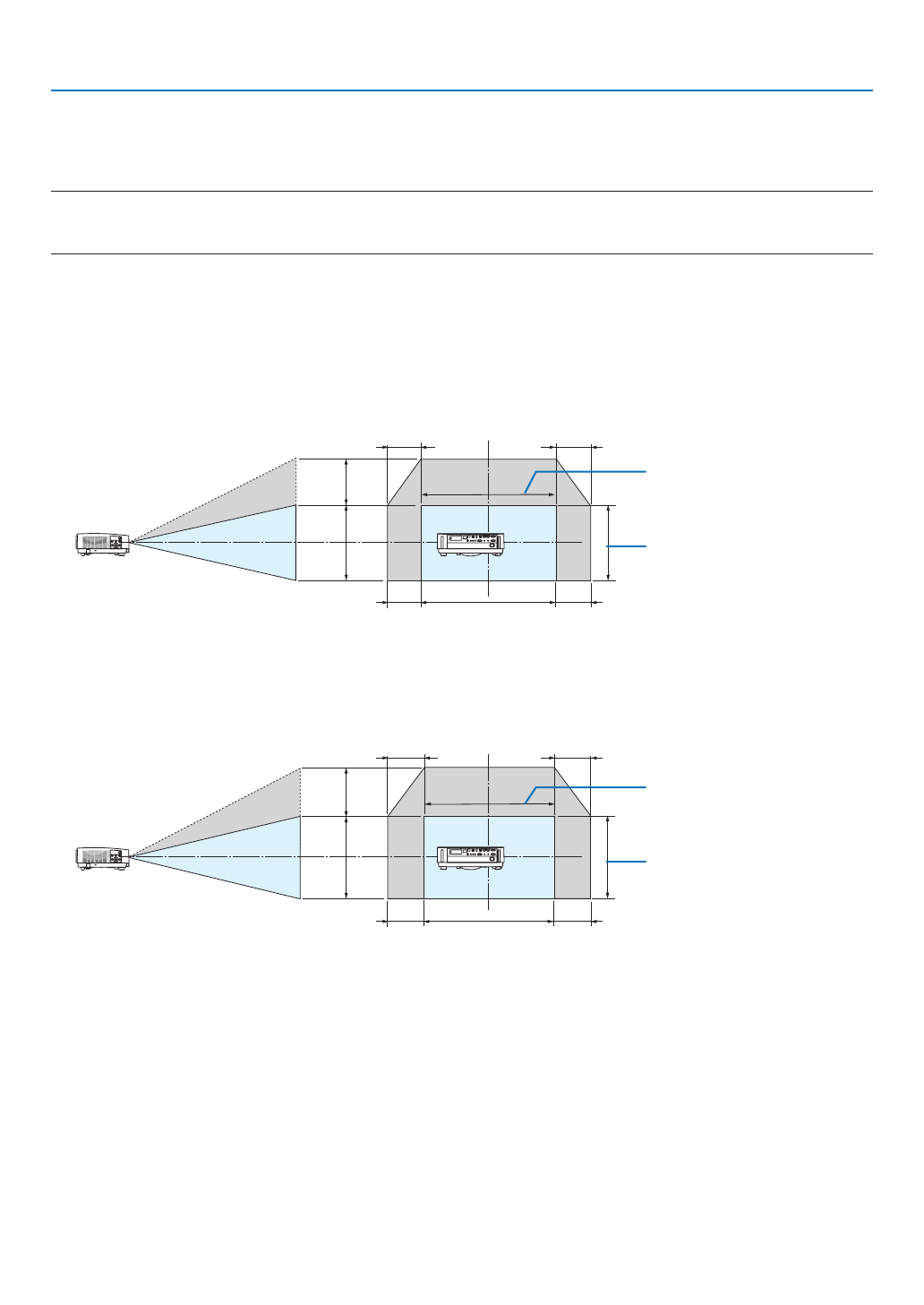

Диапазон сдвига объектива
Данный проектор оснащен функцией смещения объектива (
→
стр.
) для настройки положения изображения с по-
мощью регуляторов. Смещение объектива возможно в приведенном ниже диапазоне.
ПРИМЕЧАНИЕ:
• Если величина сдвига объектива превышает показанный ниже диапазон, тогда проецируемое изображение может быть размытым или затененным по
краям.
Обозначение: V «Вертикальное» относится к высоте экрана и H «Горизонтально» относится к ширине экрана. Диапазон
смещения объектива выражается как коэффициент высоты и ширины соответственно.
[P502HL-2]
Диапазон смещения объектива:
Вертикальное направление: +62%, −0%
Горизонтальное направление: ± 25 %
100%V
62%V
100%H
25%H
25%H
25%H
25%H
Высота проецируемого изо-
бражения
Ширина проецируемого изо-
бражения
[P502WL-2]
Диапазон смещения объектива:
Вертикальное направление: +59%, −0%
Горизонтальное направление: ± 28 %
100%V
59%V
100%H
28%H
28%H
28%H
28%H
Высота проецируемого изо-
бражения
Ширина проецируемого изо-
бражения
* Диапазон смещения объектива такой же для потолочной установки.
