Polaris SPORTSMAN X2 570 EPS 2015 - Инструкция по эксплуатации

Polaris SPORTSMAN X2 570 EPS 2015

Квадроцикл Polaris SPORTSMAN X2 570 EPS 2015 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались дополнительные вопросы — свяжитесь с нами через контактную форму.

1 Страница 1
2 Страница 2
3 Страница 3
4 Страница 4
5 Страница 5
6 Страница 6
7 Страница 7
8 Страница 8
9 Страница 9
10 Страница 10
11 Страница 11
12 Страница 12

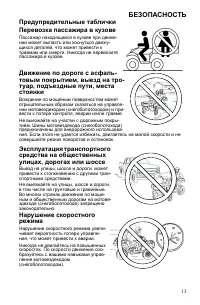

13 Страница 13
14 Страница 14
15 Страница 15
16 Страница 16
17 Страница 17
18 Страница 18
19 Страница 19
20 Страница 20
21 Страница 21
22 Страница 22

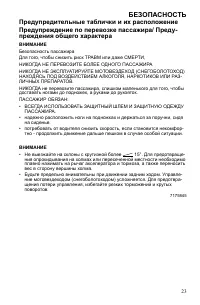

23 Страница 23
24 Страница 24
25 Страница 25
26 Страница 26
27 Страница 27
28 Страница 28
29 Страница 29
30 Страница 30
31 Страница 31
32 Страница 32
33 Страница 33
34 Страница 34
35 Страница 35
36 Страница 36
37 Страница 37
38 Страница 38
39 Страница 39
40 Страница 40
41 Страница 41
42 Страница 42
43 Страница 43
44 Страница 44
45 Страница 45
46 Страница 46
47 Страница 47
48 Страница 48

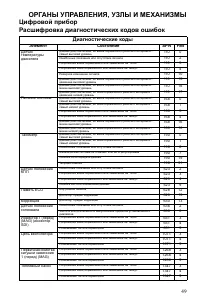

49 Страница 49

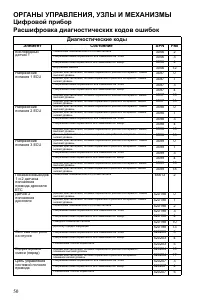

50 Страница 50
51 Страница 51
52 Страница 52
53 Страница 53
54 Страница 54
55 Страница 55
56 Страница 56
57 Страница 57
58 Страница 58
59 Страница 59
60 Страница 60
61 Страница 61
62 Страница 62
63 Страница 63
64 Страница 64
65 Страница 65
66 Страница 66
67 Страница 67
68 Страница 68
69 Страница 69
70 Страница 70

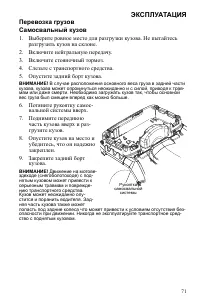

71 Страница 71
72 Страница 72
73 Страница 73
74 Страница 74
75 Страница 75
76 Страница 76
77 Страница 77

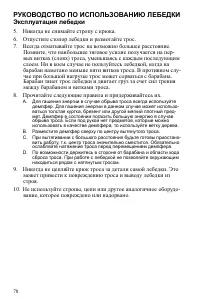

78 Страница 78
79 Страница 79
80 Страница 80
81 Страница 81
82 Страница 82
83 Страница 83
84 Страница 84
85 Страница 85
86 Страница 86
87 Страница 87
88 Страница 88
89 Страница 89
90 Страница 90
91 Страница 91
92 Страница 92
93 Страница 93

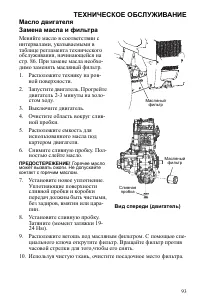

94 Страница 94
95 Страница 95
96 Страница 96
97 Страница 97
98 Страница 98

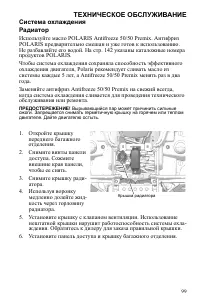

99 Страница 99
100 Страница 100
101 Страница 101
102 Страница 102
103 Страница 103
104 Страница 104
105 Страница 105
106 Страница 106
107 Страница 107
108 Страница 108
109 Страница 109
110 Страница 110
111 Страница 111
112 Страница 112
113 Страница 113
114 Страница 114
115 Страница 115
116 Страница 116
117 Страница 117
118 Страница 118

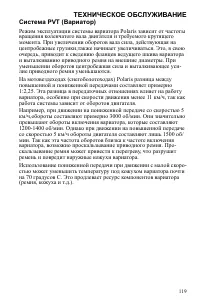

119 Страница 119
120 Страница 120
121 Страница 121
122 Страница 122
123 Страница 123
124 Страница 124

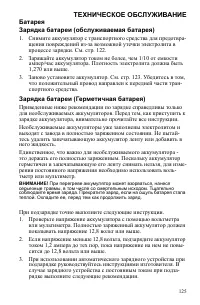

125 Страница 125
126 Страница 126
127 Страница 127
128 Страница 128
129 Страница 129
130 Страница 130
131 Страница 131
132 Страница 132
133 Страница 133
134 Страница 134
135 Страница 135
136 Страница 136
137 Страница 137
138 Страница 138
139 Страница 139
140 Страница 140
141 Страница 141
142 Страница 142
143 Страница 143
144 Страница 144
145 Страница 145
146 Страница 146
147 Страница 147
148 Страница 148
149 Страница 149
Страница: / 149

Содержание:

  • Страница 3 – СОДЕРЖАНИЕ
  • Страница 4 – ВВЕДЕНИЕ; На протяжении всего руководства пользователя появляются следу-; ОПАСНОСТЬ
  • Страница 5 – Вибрация и шумность; • Внешние факторы, такие как шум и температура.; ВНИМАНИЕ

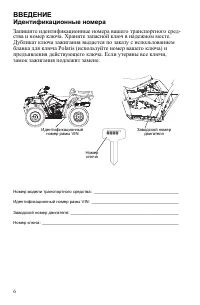

  • Страница 6 – Идентификационные номера

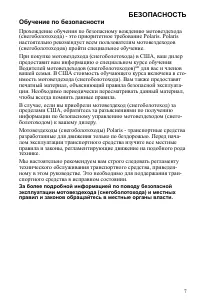

  • Страница 7 – БЕЗОПАСНОСТЬ; Обучение по безопасности; За более подробной информацией по поводу безопасной

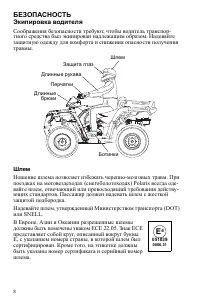

  • Страница 8 – Экипировка водителя; Шлем

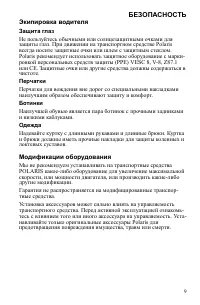

  • Страница 9 – Защита глаз; Модификации оборудования

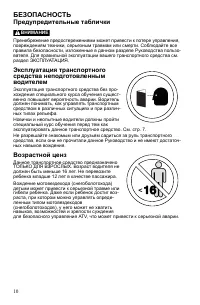

  • Страница 10 – Предупредительные таблички

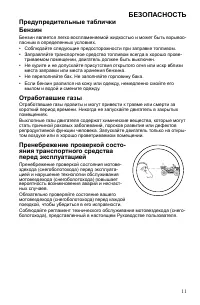

  • Страница 11 – Отработавшие газы

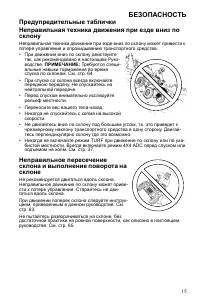

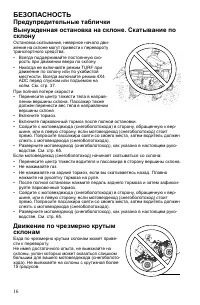

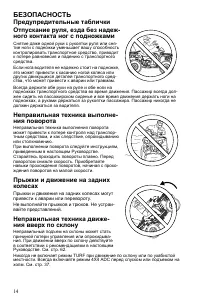

  • Страница 15 – склону

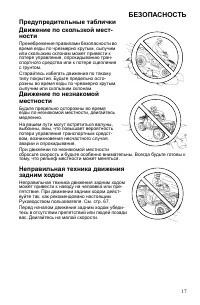

  • Страница 17 – ности

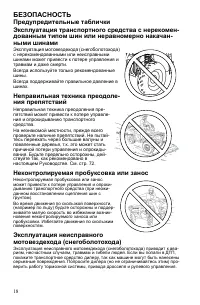

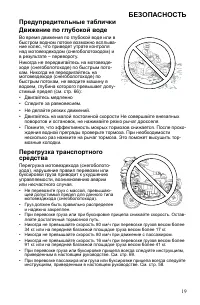

  • Страница 19 – Перегрузка транспортного

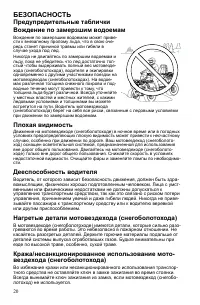

  • Страница 20 – Плохая видимость; Нагретые детали мотовездехода (снегоболотохода)

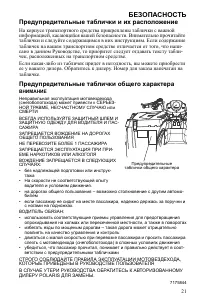

  • Страница 21 – Предупредительные таблички и их расположение

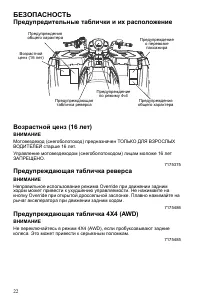

  • Страница 22 – Предупреждающая табличка реверса
  • Страница 23 – преждения общего характера

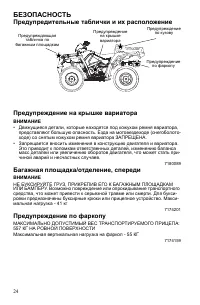

  • Страница 24 – Предупреждение по фаркопу

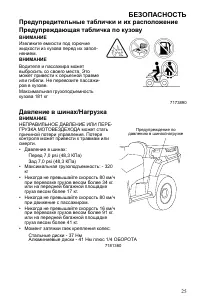

  • Страница 25 – Давление в шинах/Нагрузка

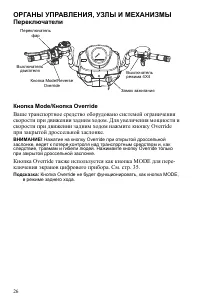

  • Страница 26 – ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ; Переключатели; Кнопка Mode/Кнопка Оverride; Ваше транспортное средство оборудовано системой ограничения; Кнопка Override также используется как кнопка MODE для пере-

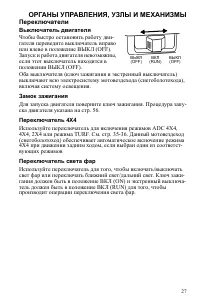

  • Страница 27 – Выключатель двигателя

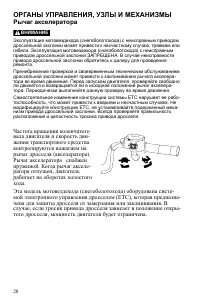

  • Страница 28 – Рычаг акселератора

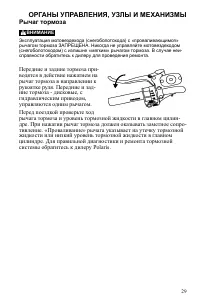

  • Страница 29 – Рычаг тормоза

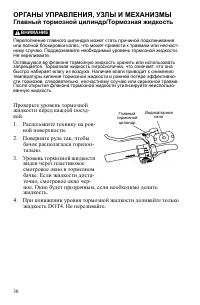

  • Страница 30 – Главный тормозной цилиндр/Тормозная жидкость

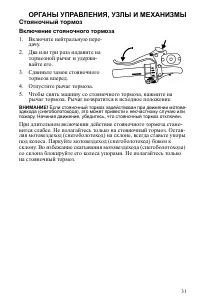

  • Страница 31 – Стояночный тормоз; Включение стояночного тормоза

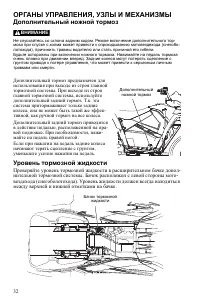

  • Страница 32 – Дополнительный ножной тормоз; между верхней и нижней отметками на бачке.

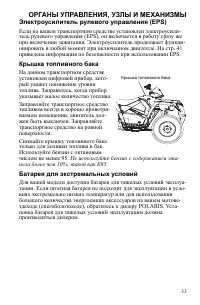

  • Страница 33 – Электроусилитель рулевого управления (EPS)

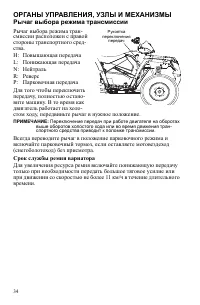

  • Страница 34 – Рычаг выбора режима трансмиссии; Срок службы ремня вариатора

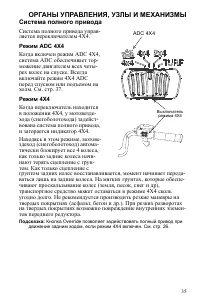

  • Страница 35 – Система полного привода

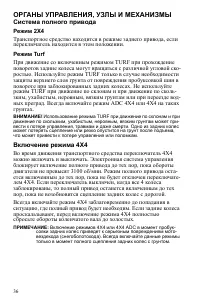

  • Страница 36 – Режим Turf; Включение режима 4X4

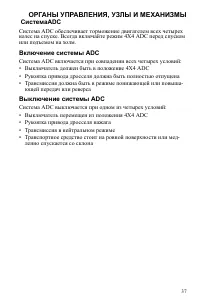

  • Страница 37 – СистемаADC; Система ADC обеспечивает торможение двигателем всех четырех; Включение системы ADC; ющей передач или реверса; Выключение системы ADC; ленно спускается со склона

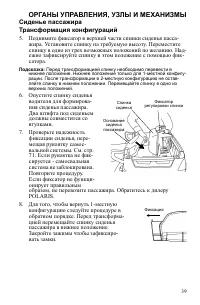

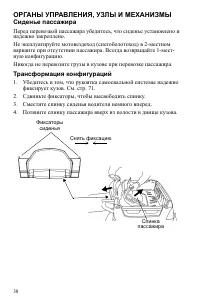

  • Страница 38 – Сиденье пассажира; Перед перевозкой пассажира убедитесь, что сиденье установлено и; Трансформация конфигураций; Убедитесь в том, что рукоятка самосвальной системы надежно; Спинка

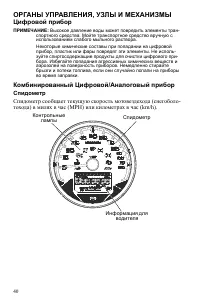

  • Страница 40 – Цифровой прибор; Спидометр; Спидометр сообщает текущую скорость мотовездехода (снегоболо-; Информация для

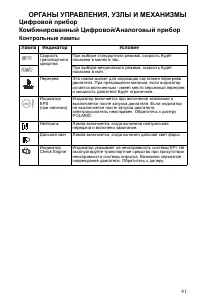

  • Страница 41 – Контрольные лампы; Лампа

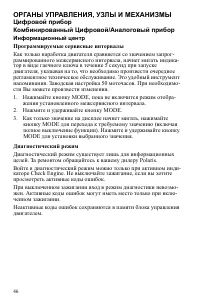

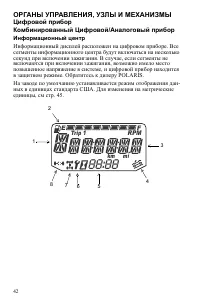

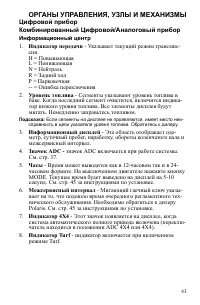

  • Страница 42 – Информационный центр; km; RPM

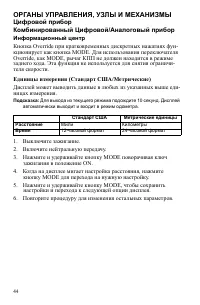

  • Страница 44 – Стандарт США; Время

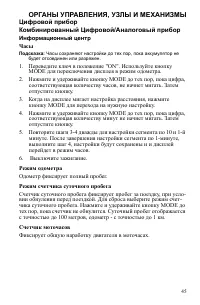

  • Страница 45 – Режим одометра

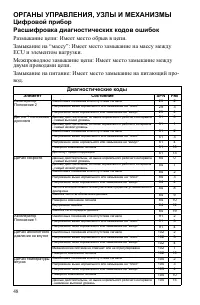

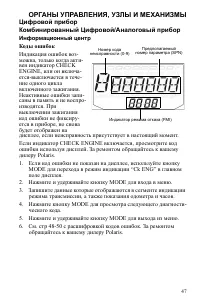

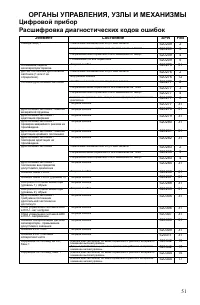

  • Страница 48 – Имеет место замыкание на массу между; Диагностические коды

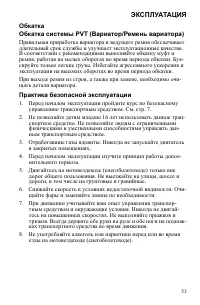

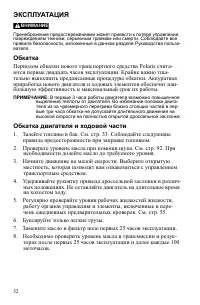

  • Страница 52 – ЭКСПЛУАТАЦИЯ; Обкатка; Обкатка двигателя и ходовой части

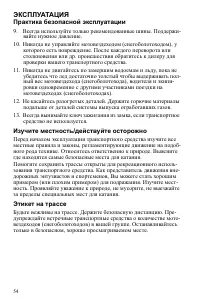

  • Страница 53 – Практика безопасной эксплуатации

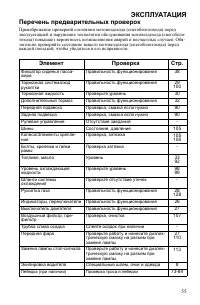

  • Страница 55 – Перечень предварительных проверок

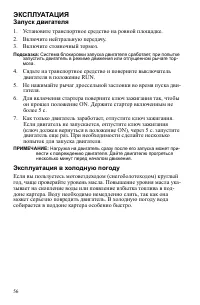

  • Страница 56 – Запуск двигателя; Эксплуатация в холодную погоду

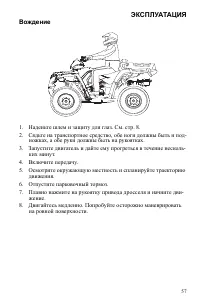

  • Страница 57 – Вождение; ножках, а обе руки должны быть на рукоятках.

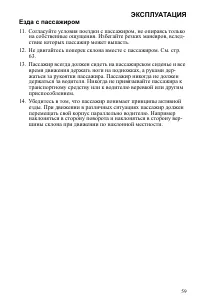

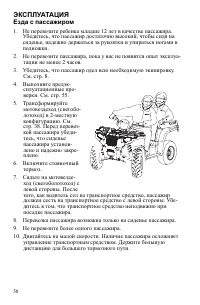

  • Страница 58 – Езда с пассажиром

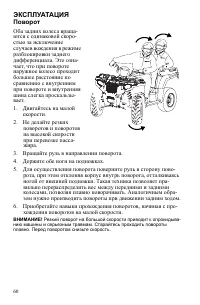

  • Страница 60 – Поворот

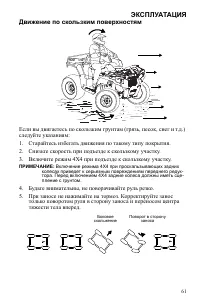

  • Страница 61 – Движение по скользким поверхностям; только поворотом руля в сторону заноса и переносом центра

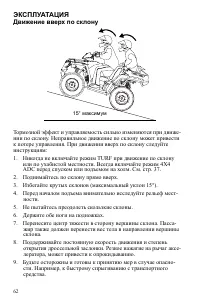

  • Страница 62 – Движение вверх по склону

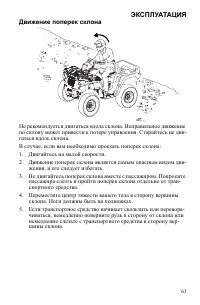

  • Страница 63 – Движение поперек склона

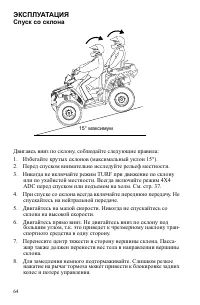

  • Страница 64 – Спуск со склона

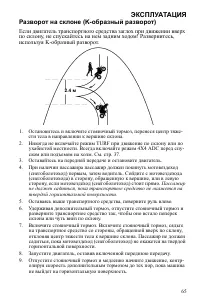

  • Страница 65 – по склону, не спускайтесь на нем задним ходом! Развернитесь,

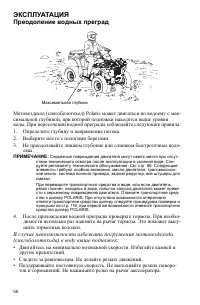

  • Страница 66 – Преодоление водных преград; симальной глубиной, при которой подножки находятся выше уровня; димости несколько раз нажмите на рычаг тормоза. Это поможет высу-

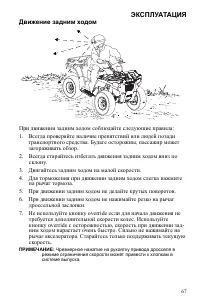

  • Страница 67 – Движение задним ходом

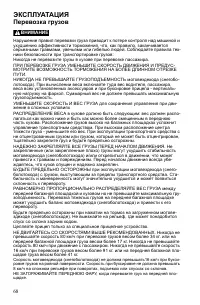

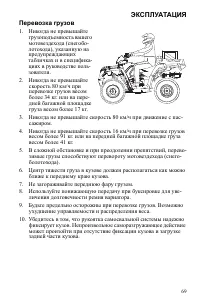

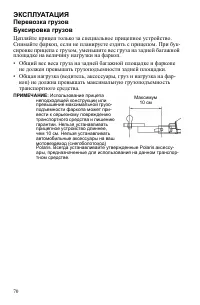

  • Страница 68 – Перевозка грузов

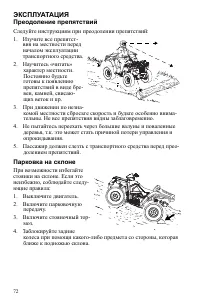

  • Страница 72 – Преодоление препятствий

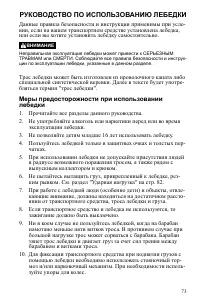

  • Страница 73 – РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ; Меры предосторожности при использовании

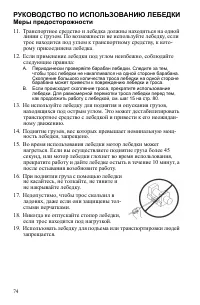

  • Страница 74 – Меры предосторожности

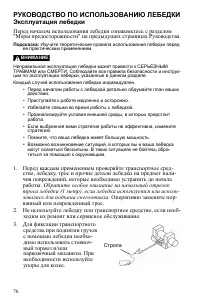

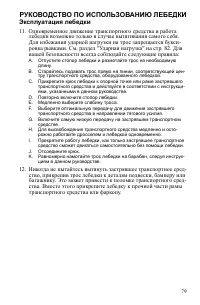

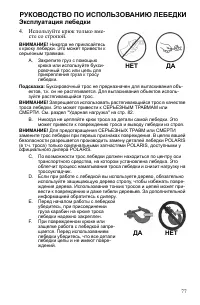

  • Страница 76 – Эксплуатация лебедки

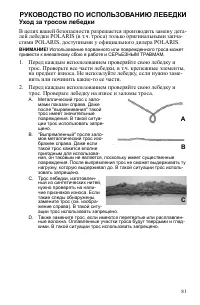

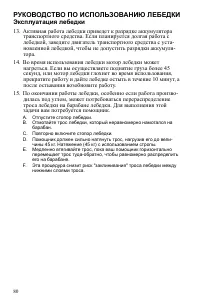

  • Страница 81 – Уход за тросом лебедки; В целях вашей безопасности разрешается производить замену дета-

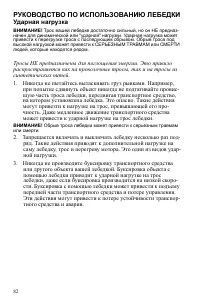

  • Страница 82 – Ударная нагрузка

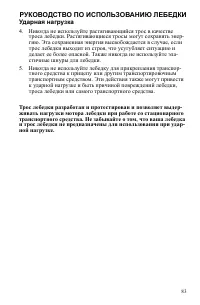

  • Страница 83 – Трос лебедки разработан и протестирован и позволяет выдер-

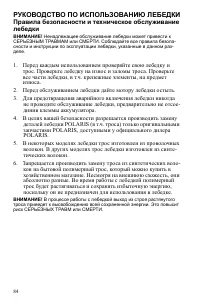

  • Страница 84 – Правила безопасности и техническое обслуживание

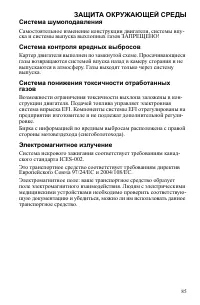

  • Страница 85 – ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ; Система шумоподавления

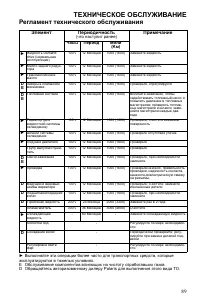

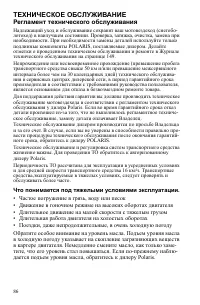

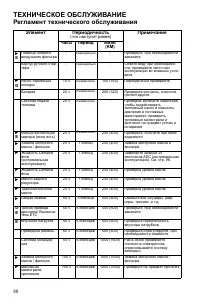

  • Страница 86 – ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Регламент технического обслуживания; подлинные компоненты POLARIS, поставляемые дилером. Делайте; Что понимается под тяжелыми условиями эксплуатации.; в холодную погоду указывает на скопление загрязняющих веществ

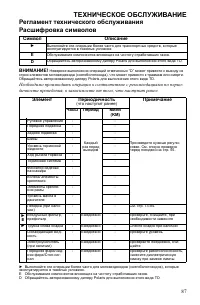

  • Страница 87 – Символ

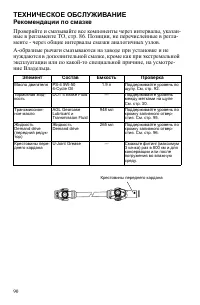

  • Страница 90 – Рекомендации по смазке; Проверяйте и смазывайте все компоненты через интервалы, указан-

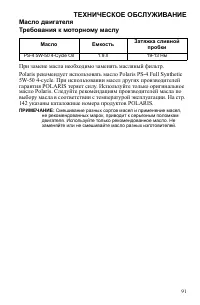

  • Страница 91 – W-50 4-cycle. При использовании масел других производителей; Масло

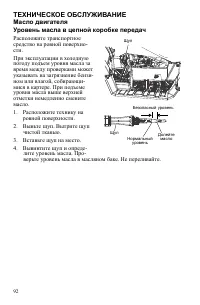

  • Страница 94 – Смажьте уплотнительное кольцо нового фильтра свежим

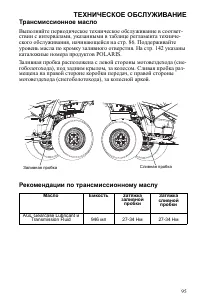

  • Страница 95 – Трансмиссионное масло; Выполняйте периодическое техническое обслуживание в соответ-; Рекомендации по трансмиссионному маслу

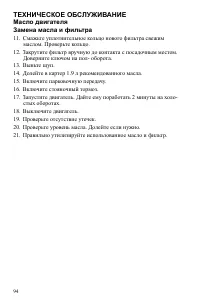

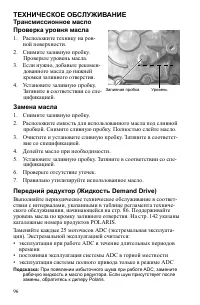

  • Страница 96 – Замена масла

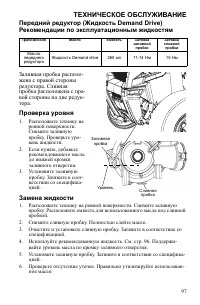

  • Страница 97 – Заливная пробка располо-; Проверка уровня

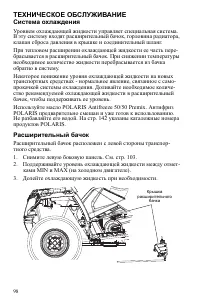

  • Страница 98 – Система охлаждения

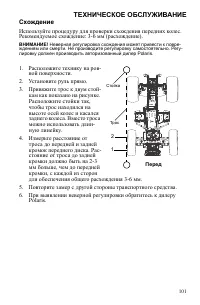

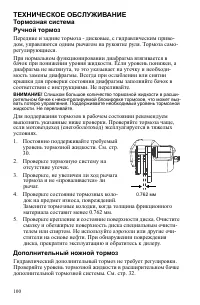

  • Страница 101 – Схождение; Перед

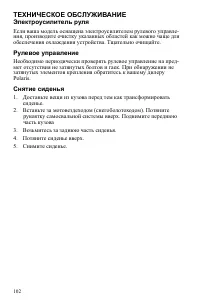

  • Страница 102 – Электроусилитель руля

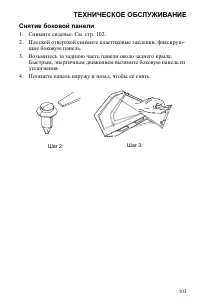

  • Страница 103 – Снятие боковой панели; Возьмитесь за заднюю часть панели около заднего крыла.

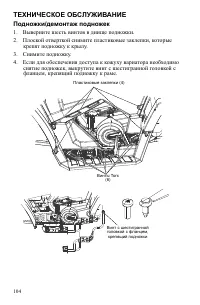

  • Страница 104 – Подножки/демонтаж подножек; крепят подножку к крылу.

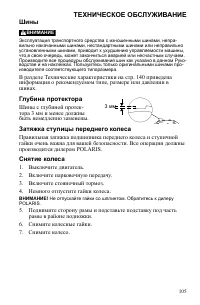

  • Страница 105 – Шины; Глубина протектора

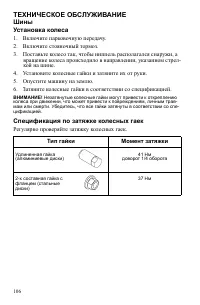

  • Страница 106 – вращение колеса происходило в направлении, указанном стрел-; Спецификация по затяжке колесных гаек; Регулярно проверяйте затяжку колесных гаек.; Тип гайки

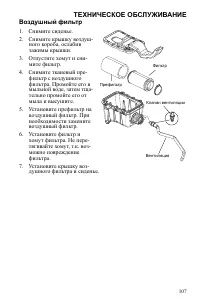

  • Страница 107 – Воздушный фильтр

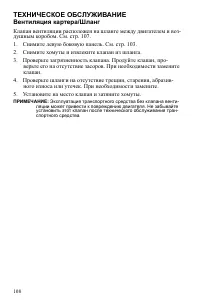

  • Страница 108 – Вентиляция картера/Шланг; Клапан вентиляции расположен на шланге между двигателем и воз-

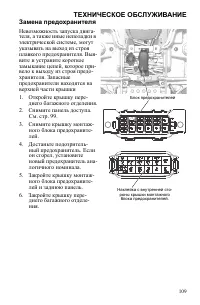

  • Страница 109 – Замена предохранителя

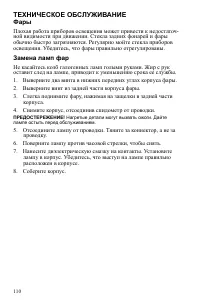

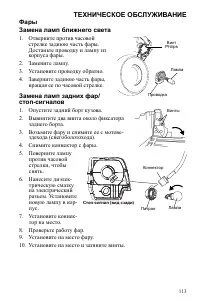

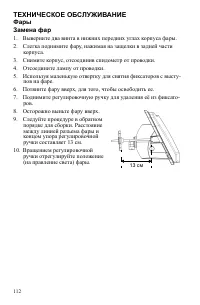

  • Страница 110 – Фары

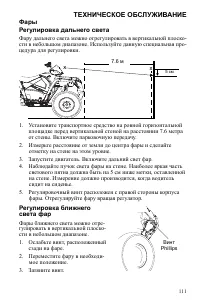

  • Страница 111 – Регулировка ближнего; Винт
  • Страница 113 – Замена ламп задних фар/

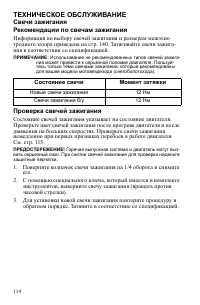

  • Страница 114 – Проверка свечей зажигания; Состояние свечи; Новые свечи зажигания

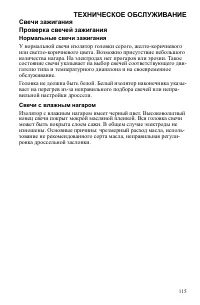

  • Страница 115 – Нормальные свечи зажигания

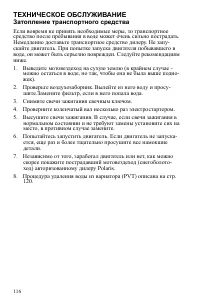

  • Страница 116 – Затопление транспортного средства

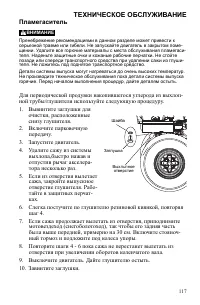

  • Страница 117 – Пламегаситель

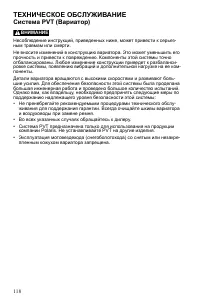

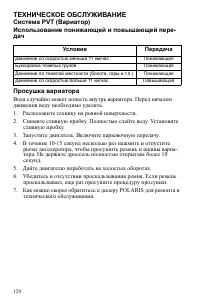

  • Страница 120 – дач; Условие

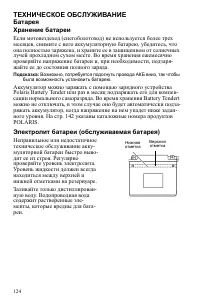

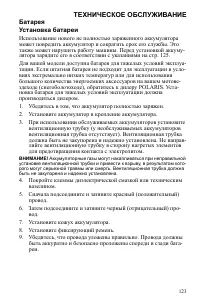

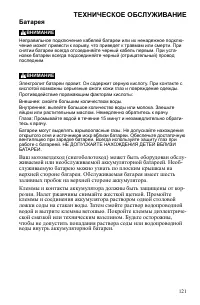

  • Страница 121 – Батарея
  • Страница 124 – Электролит батареи (обслуживаемая батарея)

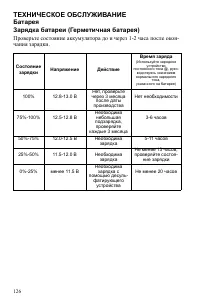

  • Страница 126 – Проверьте состояние аккумулятора до и через 1-2 часа после окон-; Состояние

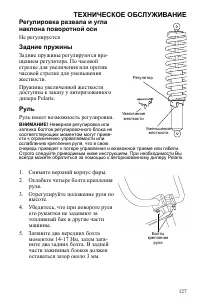

  • Страница 127 – Регулировка развала и угла

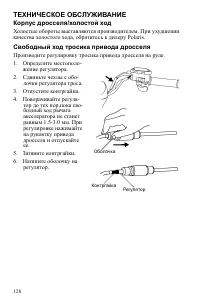

  • Страница 128 – Корпус дросселя/холостой ход

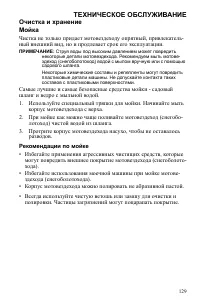

  • Страница 129 – Рекомендации по мойке

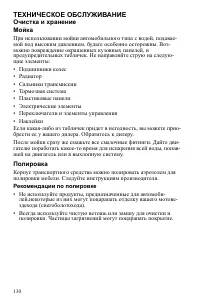

  • Страница 130 – Полировка; Рекомендации по полировке

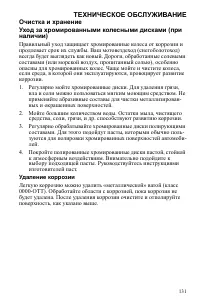

  • Страница 131 – Удаление коррозии

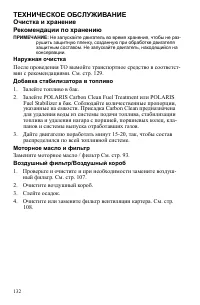

  • Страница 132 – Наружная очистка

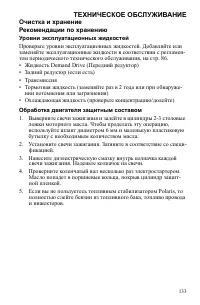

  • Страница 133 – Уровни эксплуатационных жидкостей

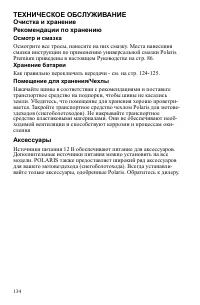

  • Страница 134 – Осмотр и смазка; Аксессуары

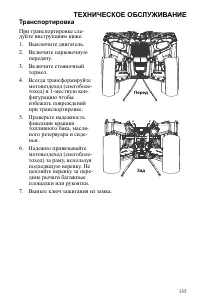

  • Страница 135 – Транспортировка

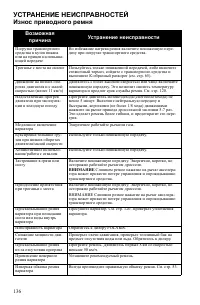

  • Страница 136 – УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; Износ приводного ремня; Возможная

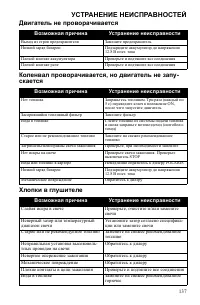

  • Страница 137 – Двигатель не проворачивается

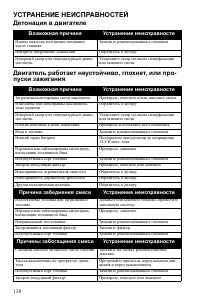

  • Страница 138 – Детонация в двигателе

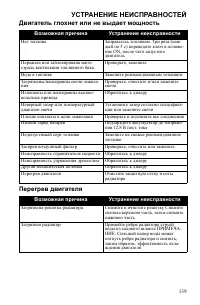

  • Страница 139 – Двигатель глохнет или не выдает мощность; Возможная причина

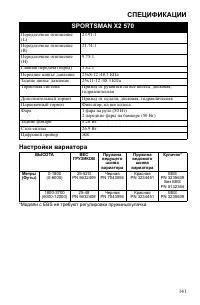

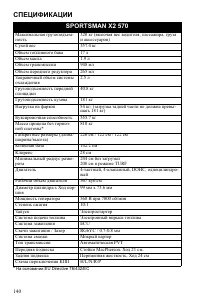

  • Страница 140 – СПЕЦИФИКАЦИИ
  • Страница 141 – Настройки вариатора

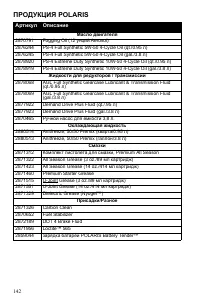

  • Страница 142 – ПРОДУКЦИЯ POLARIS; Артикул Описание; Масло двигателя
  • Страница 143 – ГАРАНТИЯ; Ограниченная гарантия; Регистрация; Область действия гарантии и исключения:; Ограничения гарантийных обязательств и возмещений
  • Страница 144 – Смазки и жидкости
  • Страница 145 – Порядок получения гарантийного обслуживания

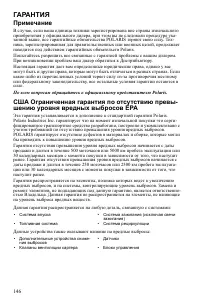

  • Страница 146 – Примечание

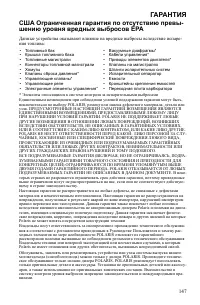

  • Страница 147 – США Ограниченная гарантия по отсутствию превы-
  • Страница 148 – Модели для штата Калифорния

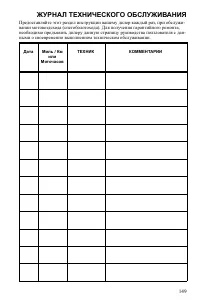

  • Страница 149 – ЖУРНАЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Загрузка инструкции

1

ДОБРО ПОЖАЛОВАТЬ

Мы признательны вам за приобретение продукции нашей компа-

нии и рады приветствовать во всемирном клубе любителей техники

Polaris. Обязательно посетите наш веб-сайт www.brandtpolaris.ru,

чтобы узнать о последних новостях, новых продуктах, предстоя-

щих событиях, возможности карьерного роста и многое другое.
Мы испытываем гордость за производство выдающегося ряда изде-

лий для хозяйственных нужд и отдыха.
• Снегоходы
• Мотовездеходы (снегоболотоходы) ATV
• Электрические транспортные средства LEV
• Специальные мотовездеходы (снегоболотоходы) RANGER®
• Мотовездеходы (снегоболотоходы) RZR®
• Мотоциклы VICTORY®
• Транспортные средства GEM®
Мы убеждены, что вся выпускаемая компанией Polaris техника

отвечает самым высоким современным мировым стандартам. В

дизайне и разработке и проектировании вашего мотовездехода

(снегоболотохода) POLARIS использован многолетний опыт.
Для обеспечения безопасной и комфортной эксплуатации вашего

транспортного средства соблюдайте все приведенные в настоящем

Руководстве требования и рекомендации. В руководстве приведены

минимальные сведения по техническому обслуживанию транспор-

тного средства, а информация по более серьезным работам, выпол-

няемым специальным персоналом дилера, находится в инструкции

по ремонту.
Ваш дилер Polaris прекрасно разбирается в устройстве вашего

мотовездехода (снегоболотохода) и заинтересован в том, чтобы

наилучшим образом удовлетворить любые ваши требования. Тех-

ническое обслуживание мотовездеходов (снегоболотоходов) во

время и по завершении действия гарантии следует проводить

только у дилера.

"Загрузка инструкции" означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Краткое содержание

Страница 3 - СОДЕРЖАНИЕ

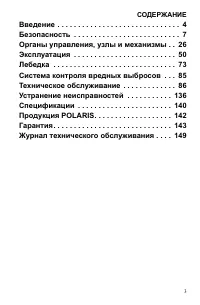

3 СОДЕРЖАНИЕ Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4Безопасность . . . . . . . . . . . . . . . . . . . . . . . . . . 7Органы управления, узлы и механизмы . . 26Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . 50Лебедка . . . . . . . . . . . . . . . . . . ...

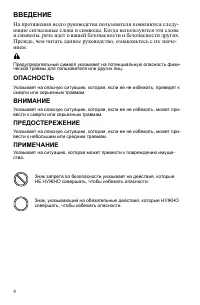

Страница 4 - ВВЕДЕНИЕ; На протяжении всего руководства пользователя появляются следу-; ОПАСНОСТЬ

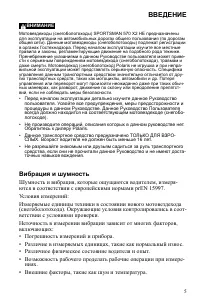

4 ВВЕДЕНИЕ На протяжении всего руководства пользователя появляются следу- ющие сигнальные слова и символы. Когда используются эти слова и символы, речь идет о вашей безопасности и безопасности других. Прежде, чем читать данное руководство, ознакомьтесь с их значе- нием. Предупредительный символ указ...

Страница 5 - Вибрация и шумность; • Внешние факторы, такие как шум и температура.; ВНИМАНИЕ

5 ВВЕДЕНИЕ Мотовездеходы (снегоболотоходы) SPORTSMAN 570 X2 НЕ предназначены для эксплуатации на автомобильных дорогах общего пользования (по дорогам общей сети). Данные мотовездеходы (снегоболотоходы) подлежат регистрации в органах Гостехнадзора. Перед началом эксплуатации изучите все местные прави...

Характеристики

Другие модели - Квадроциклы Polaris

Все квадроциклы Polaris
