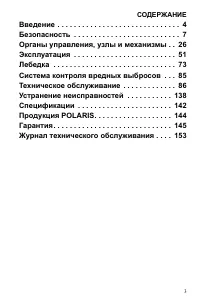

  • Страница 3 – СОДЕРЖАНИЕ
  • Страница 4 – ВВЕДЕНИЕ; На протяжении всего руководства пользователя появляются следу-; ОПАСНОСТЬ

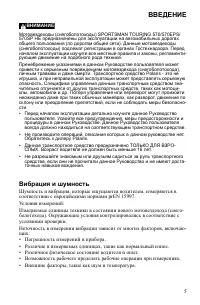

  • Страница 5 – общего пользования (по дорогам общей сети). Данные мотовездеходы; Вибрация и шумность; Шумность и вибрация, которые ощущаются водителем, измеряются в

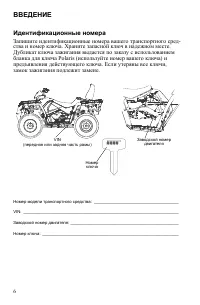

  • Страница 6 – Идентификационные номера

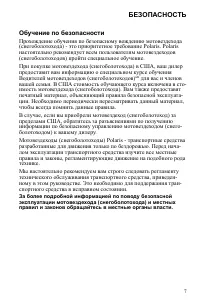

  • Страница 7 – БЕЗОПАСНОСТЬ; Обучение по безопасности; За более подробной информацией по поводу безопасной

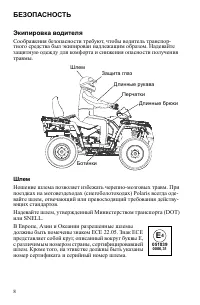

  • Страница 8 – Экипировка водителя; Шлем

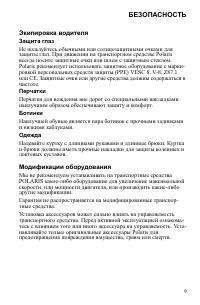

  • Страница 9 – Защита глаз; Модификации оборудования

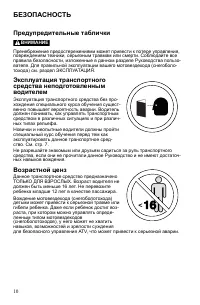

  • Страница 10 – Предупредительные таблички; ВНИМАНИЕ

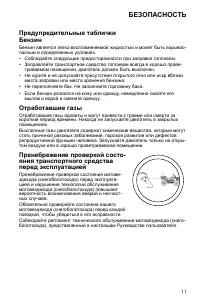

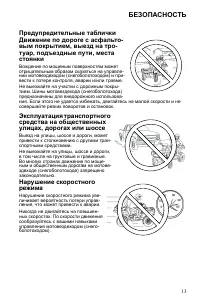

  • Страница 11 – Отработавшие газы

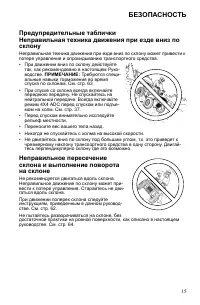

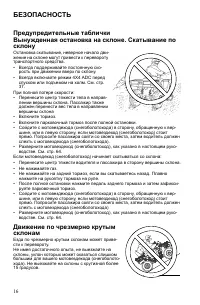

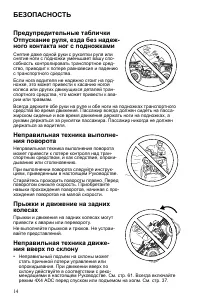

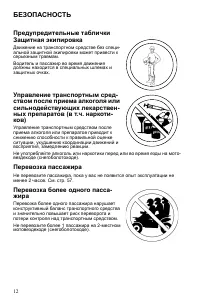

  • Страница 15 – склону

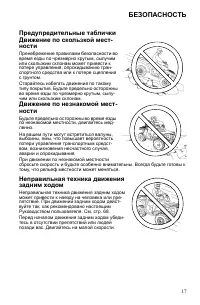

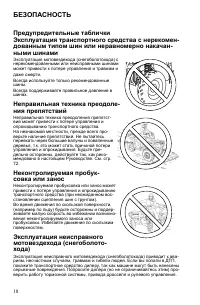

  • Страница 17 – ности

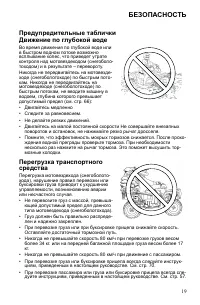

  • Страница 19 – Перегрузка транспортного
  • Страница 20 – Плохая видимость

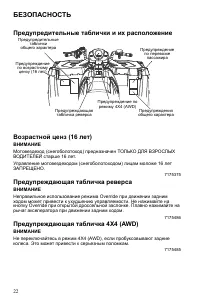

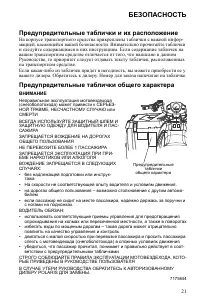

  • Страница 21 – Предупредительные таблички и их расположение
  • Страница 22 – Мотовездеход (снегоболотоход) предназначен ТОЛЬКО ДЛЯ ВЗРОСЛЫХ; Предупреждающая табличка реверса; ходом может привести к ухудшению управляемости. Не нажимайте на; Не переключайтесь в режим 4X4 (AWD), если пробуксовывают задние

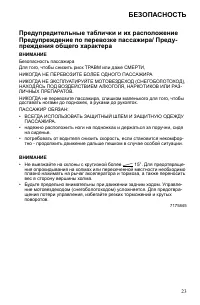

  • Страница 23 – преждения общего характера

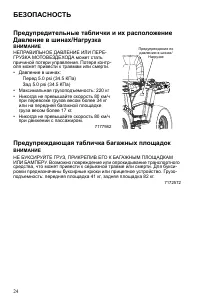

  • Страница 24 – Предупреждающая табличка багажных площадок

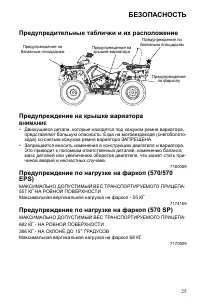

  • Страница 25 – ходе) со снятым кожухом ремня вариатора ЗАПРЕЩЕНА.; Предупреждение по нагрузке на фаркоп (570/570; МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС ТРАНСПОРТИРУЕМОГО ПРИЦЕПА:; Предупреждение по нагрузке на фаркоп (570 SP); ГРАДУСОВ

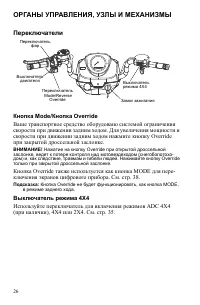

  • Страница 26 – ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ; Переключатели; Кнопка Mode/Кнопка Оverride; Нажатие на кнопку Override при открытой дроссельной; Выключатель режима 4X4

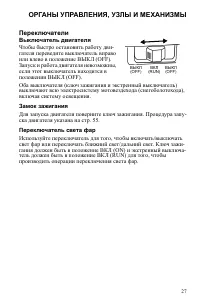

  • Страница 27 – Выключатель двигателя

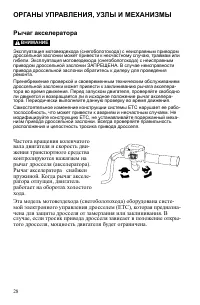

  • Страница 28 – Рычаг акселератора; расположения и целостность тросика привода дросселя.

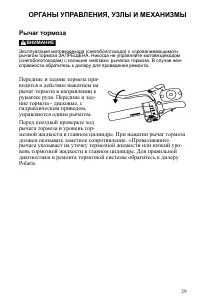

  • Страница 29 – Рычаг тормоза; справности обратитесь к дилеру для проведения ремонта.

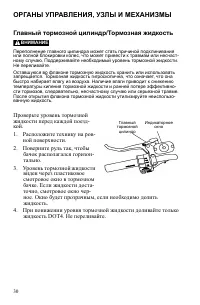

  • Страница 30 – Главный тормозной цилиндр/Тормозная жидкость

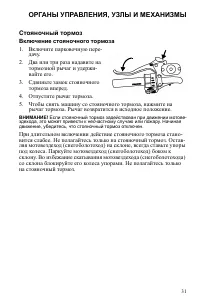

  • Страница 31 – Стояночный тормоз; Включение стояночного тормоза; Если стояночный тормоз задействован при движении мотове-

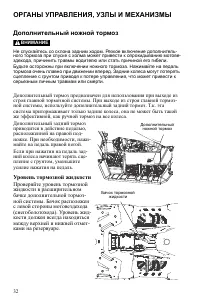

  • Страница 32 – Дополнительный ножной тормоз; серьезным личным травмам или смерти.; приводится в действие педалью,; Уровень тормозной жидкости

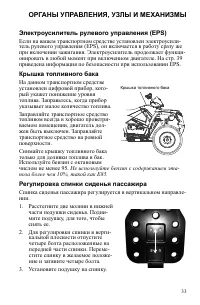

  • Страница 33 – Электроусилитель рулевого управления (EPS)
  • Страница 34 – Рычаг выбора режима трансмиссии; Переключение передач при работе двигателя на оборотах; Срок службы ремня вариатора; Батарея для экстремальных условий; Рычаг КПП

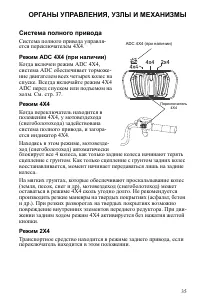

  • Страница 35 – Система полного привода

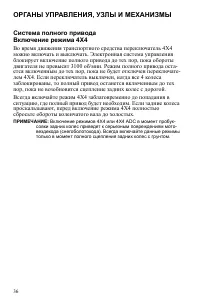

  • Страница 36 – Включение режимов 4X4 или 4X4 ADC в момент пробук-

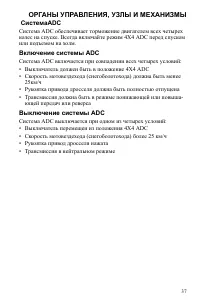

  • Страница 37 – СистемаADC; Система ADC обеспечивает торможение двигателем всех четырех; Включение системы ADC; ющей передач или реверса; Выключение системы ADC

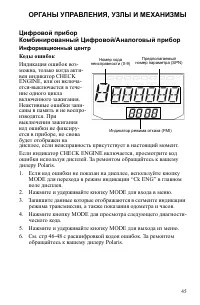

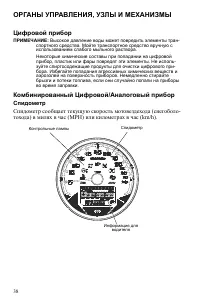

  • Страница 38 – Цифровой прибор; Спидометр; Спидометр сообщает текущую скорость мотовездехода (снегоболо-

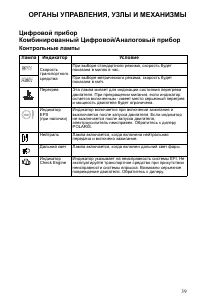

  • Страница 39 – Контрольные лампы; Лампа
  • Страница 40 – Информационный центр; km; RPM

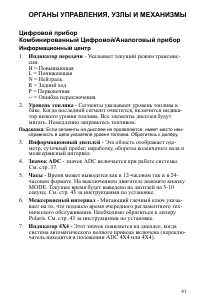

  • Страница 41 – Если сегменты на дисплее не проявляются, имеет место неи-; Информационный дисплей

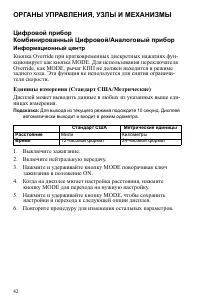

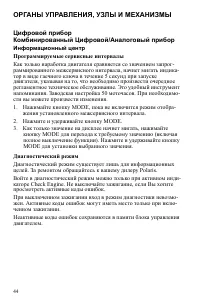

  • Страница 42 – Для выхода из текущего режима подождите 10 секунд. Дисплей; Стандарт США; Мили; Время

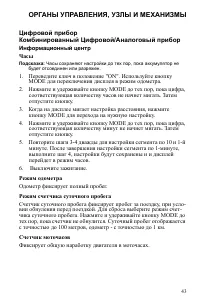

  • Страница 43 – Часы сохраняют настройки до тех пор, пока аккумулятор не; Режим одометра

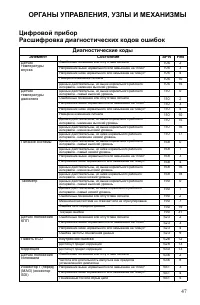

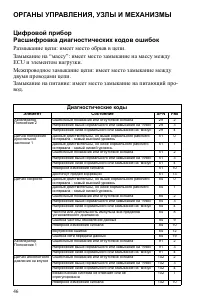

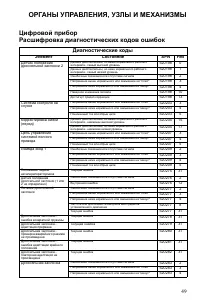

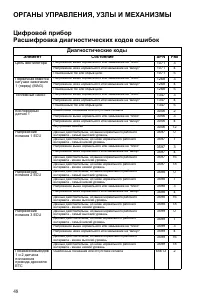

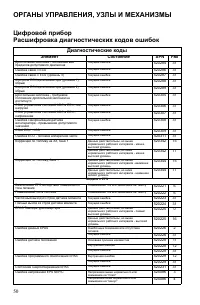

  • Страница 46 – имеет место замыкание на массу между; Диагностические коды

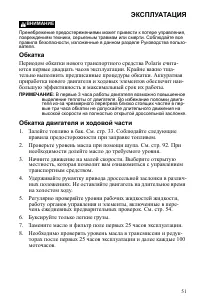

  • Страница 51 – ЭКСПЛУАТАЦИЯ; Обкатка; В первые 3 часа работы двигателя возможно повышенное; Обкатка двигателя и ходовой части

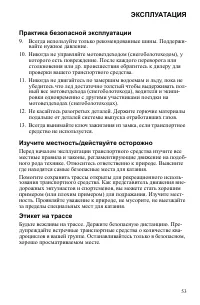

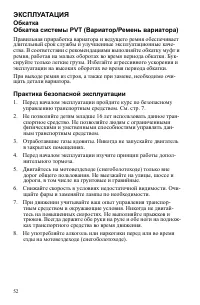

  • Страница 52 – Практика безопасной эксплуатации

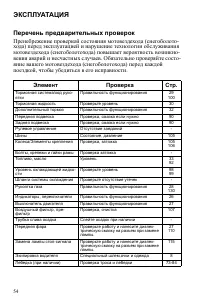

  • Страница 54 – Перечень предварительных проверок

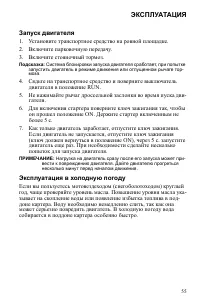

  • Страница 55 – Запуск двигателя; Система блокировки запуска двигателя сработает, при попытке; Эксплуатация в холодную погоду

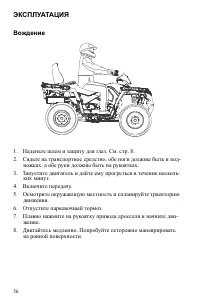

  • Страница 56 – Вождение; ножках, а обе руки должны быть на рукоятках.

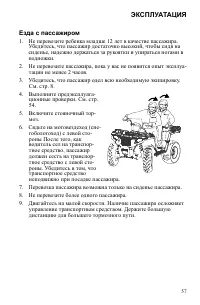

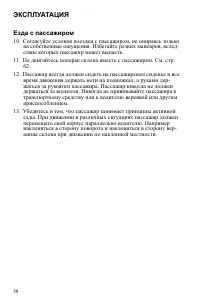

  • Страница 57 – Езда с пассажиром

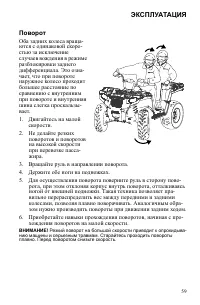

  • Страница 59 – Поворот; Резкий поворот на большой скорости приводит к опрокидыва-

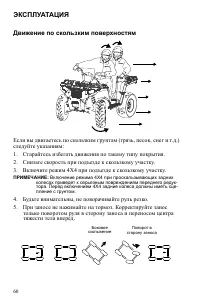

  • Страница 60 – Движение по скользким поверхностям; Включение режима 4X4 при проскальзывающих задних; только поворотом руля в сторону заноса и переносом центра

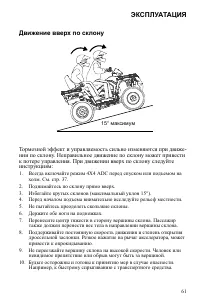

  • Страница 61 – Движение вверх по склону; Тормозной эффект и управляемость сильно изменяются при движе-

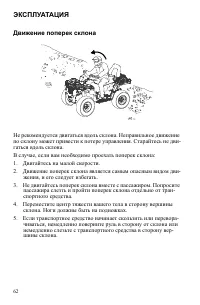

  • Страница 62 – Движение поперек склона

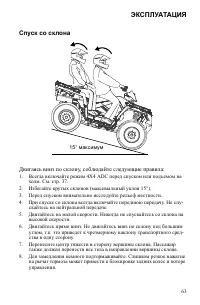

  • Страница 63 – Спуск со склона; Двигаясь вниз по склону, соблюдайте следующие правила:; Всегда включайте режим 4X4 ADC перед спуском или подъемом на

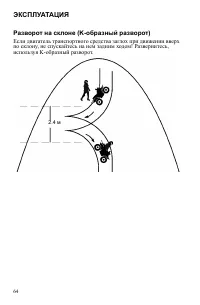

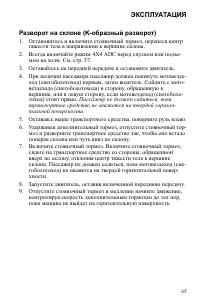

  • Страница 64 – по склону, не спускайтесь на нем задним ходом! Развернитесь,

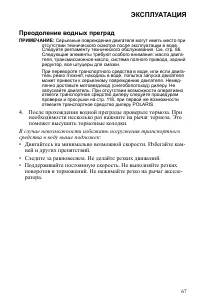

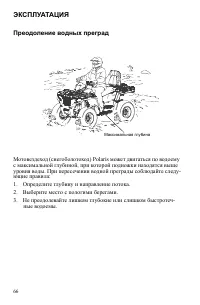

  • Страница 66 – Преодоление водных преград; с максимальной глубиной, при которой подножки находятся выше

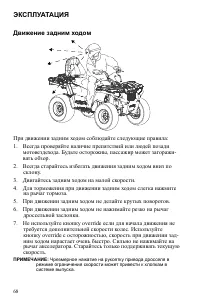

  • Страница 68 – Движение задним ходом; Чрезмерное нажатие на рукоятку привода дросселя в

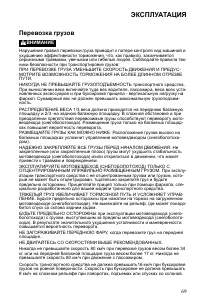

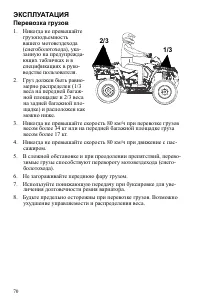

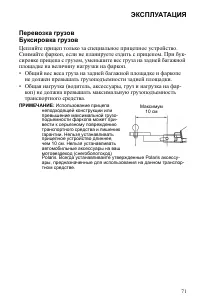

  • Страница 69 – Перевозка грузов

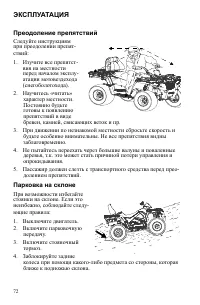

  • Страница 72 – Преодоление препятствий

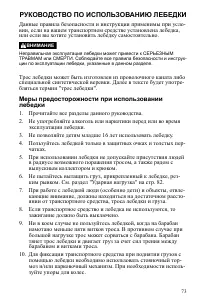

  • Страница 73 – РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ; Неправильная эксплуатация лебедки может привести к СЕРЬЕЗНЫМ; Меры предосторожности при использовании

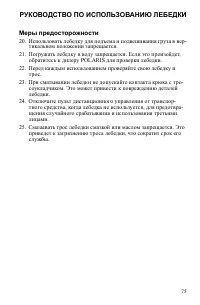

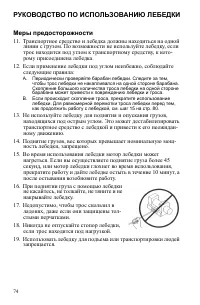

  • Страница 74 – Меры предосторожности; чтобы трос лебедки не накапливался на одной стороне барабана.

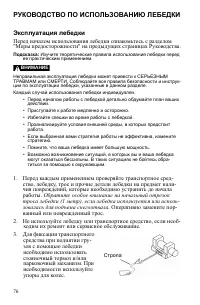

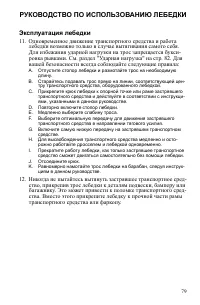

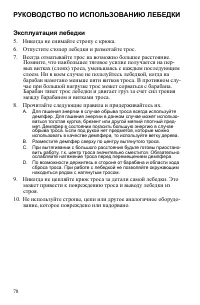

  • Страница 76 – Эксплуатация лебедки

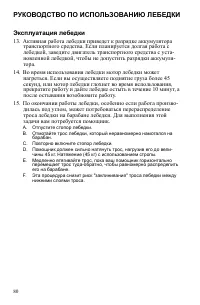

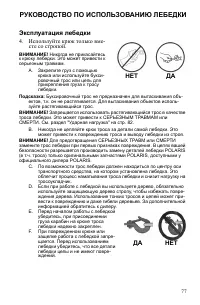

  • Страница 80 – E. Медленно втягивайте трос, пока ваш помощник горизонтально

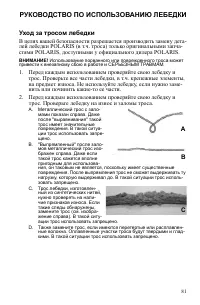

  • Страница 81 – Уход за тросом лебедки; В целях вашей безопасности разрешается производить замену дета-

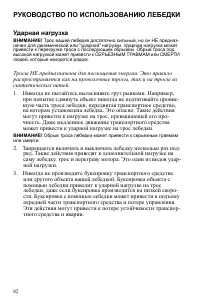

  • Страница 82 – Ударная нагрузка; Трос вашей лебедке достаточно сильный, но он НЕ предназ-

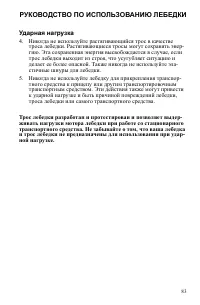

  • Страница 83 – Трос лебедки разработан и протестирован и позволяет выдер-

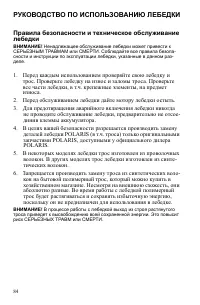

  • Страница 84 – Правила безопасности и техническое обслуживание; Ненадлежащее обслуживание лебедки может привести к

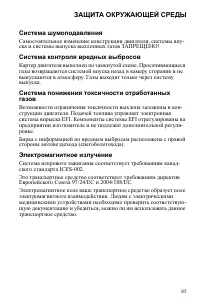

  • Страница 85 – ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ; Система шумоподавления

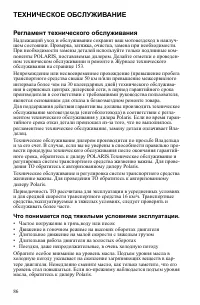

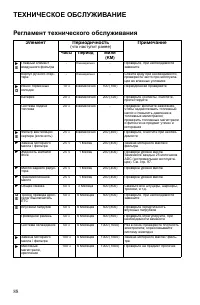

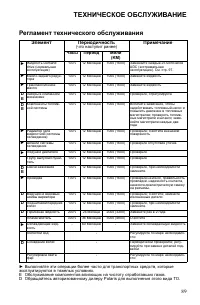

  • Страница 86 – ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Регламент технического обслуживания; ном техническом обслуживании и ремонте в Журнале технического; Что понимается под тяжелыми условиями эксплуатации.; • Частое погружение в грязь,воду или песок

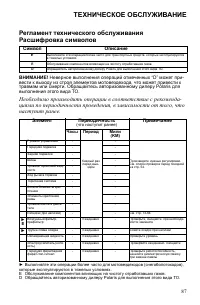

  • Страница 87 – Неверное выполнения операций отмеченных “D” может при-; Символ

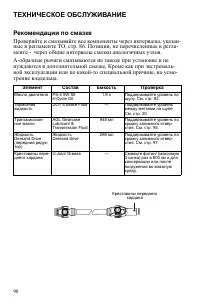

  • Страница 90 – Рекомендации по смазке; Проверяйте и смазывайте все компоненты через интервалы, указан-

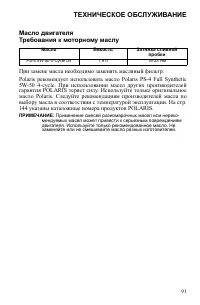

  • Страница 91 – W-50 4-cycle. При использовании масел других производителей; Применение смесей разномарочных масел или нереко-; Масло

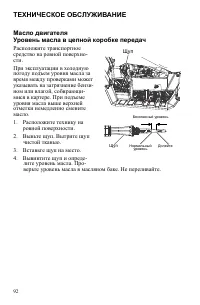

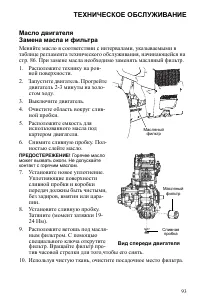

  • Страница 93 – Горячее масло; Вид спереди двигателя

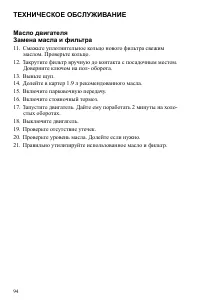

  • Страница 94 – Смажьте уплотнительное кольцо нового фильтра свежим

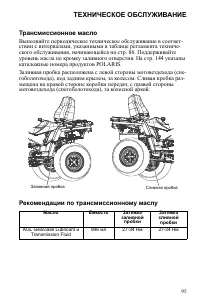

  • Страница 95 – Трансмиссионное масло; Выполняйте периодическое техническое обслуживание в соответ-; Рекомендации по трансмиссионному маслу; AGL Gearcase Lubricant и

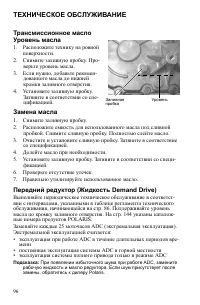

  • Страница 96 – Замена масла; При появлении избыточного шума при работе ADC, замените

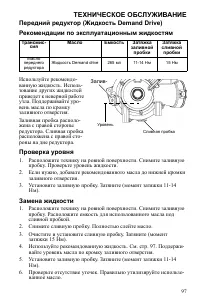

  • Страница 97 – Проверка уровня

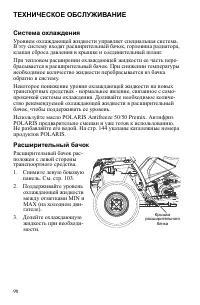

  • Страница 98 – Система охлаждения

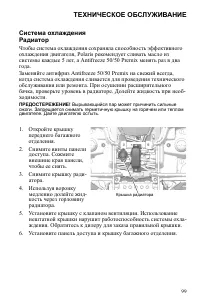

  • Страница 99 – Вырывающийся пар может причинить сильные

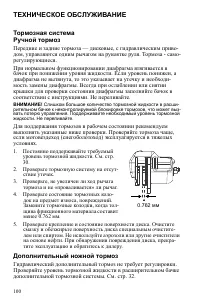

  • Страница 100 – Слишком большое количество тормозной жидкости в расши-

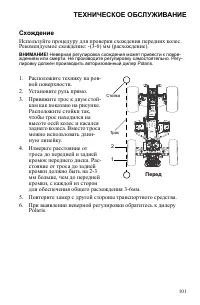

  • Страница 101 – Схождение; Неверная регулировка схождения может привести к повре-; Перед

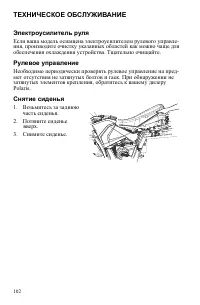

  • Страница 102 – Электроусилитель руля

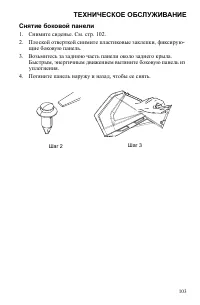

  • Страница 103 – Снятие боковой панели; Возьмитесь за заднюю часть панели около заднего крыла.

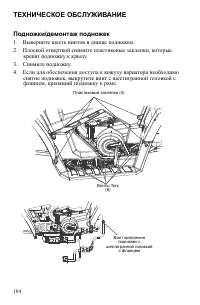

  • Страница 104 – Подножки/демонтаж подножек; крепят подножку к крылу.

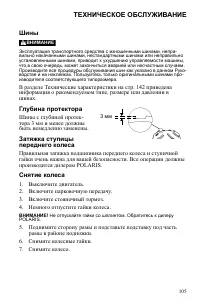

  • Страница 105 – Шины; изводителя соответствующего типоразмера.; Глубина протектора; Не отпускайте гайки со шплинтом. Обратитесь к дилеру

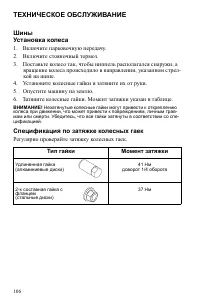

  • Страница 106 – вращение колеса происходило в направлении, указанном стрел-; Незатянутые колесные гайки могут привести к откреплению; Спецификация по затяжке колесных гаек; Регулярно проверяйте затяжку колесных гаек.; Тип гайки; Удлиненная гайка

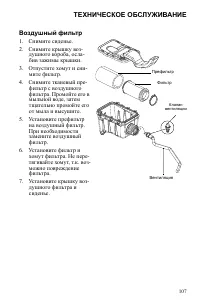

  • Страница 107 – Воздушный фильтр

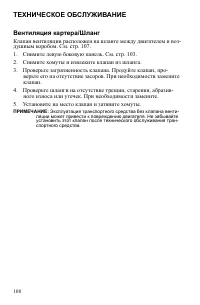

  • Страница 108 – Вентиляция картера/Шланг; Клапан вентиляции расположен на шланге между двигателем и воз-; Эксплуатация транспортного средства без клапана венти-

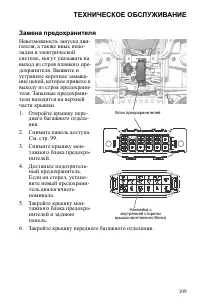

  • Страница 109 – Замена предохранителя

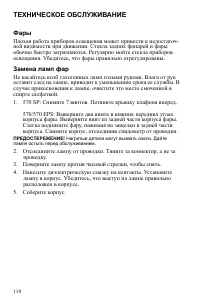

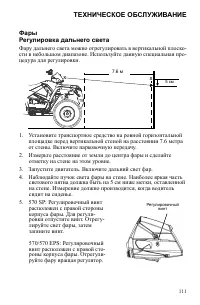

  • Страница 110 – Фары; Нагретые детали могут вызвать ожоги. Дайте

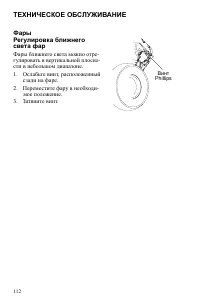

  • Страница 112 – света фар; Фары ближнего света можно отре-; Винт

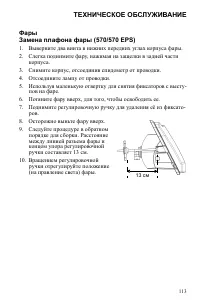

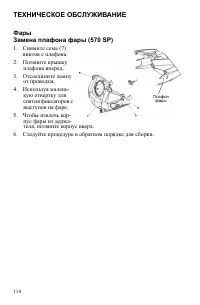

  • Страница 114 – Отсоедините лампу

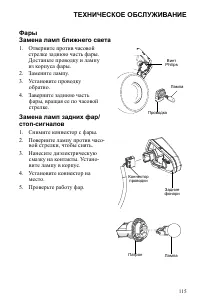

  • Страница 115 – Замена ламп задних фар/

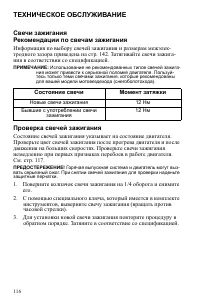

  • Страница 116 – Использование не рекомендованных типов свечей зажига-; Проверка свечей зажигания; Горячая выпускная система и двигатель могут выз-; Состояние свечи; Новые свечи зажигания

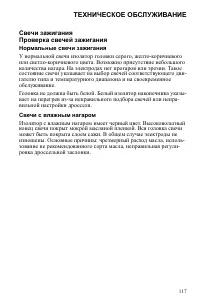

  • Страница 117 – Нормальные свечи зажигания

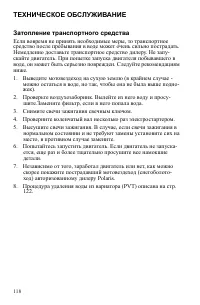

  • Страница 118 – Затопление транспортного средства

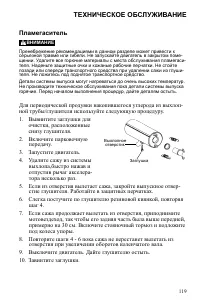

  • Страница 119 – Пламегаситель; Пренебрежение рекомендациями в данном разделе может привести к

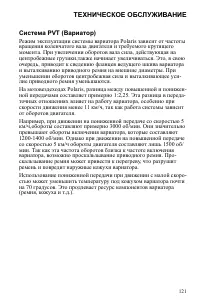

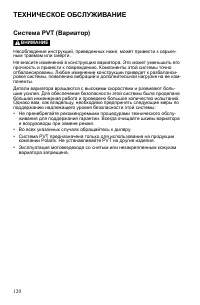

  • Страница 120 – и воздуховоды при замене ремня.

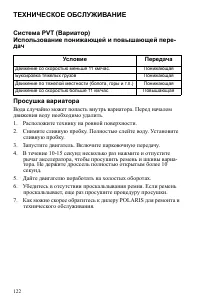

  • Страница 122 – дач; Условие

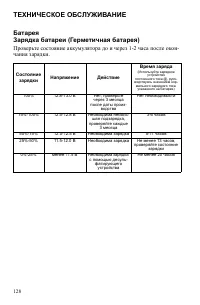

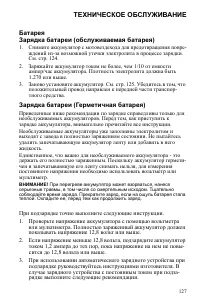

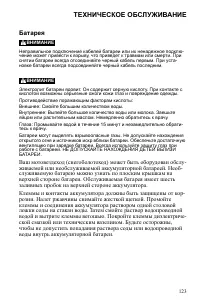

  • Страница 123 – Батарея; новке батареи всегда подсоединяйте черный кабель последним.

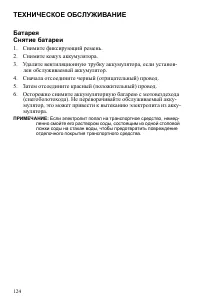

  • Страница 124 – лен обслуживаемый аккумулятор.; Если электролит попал на транспортное средство, немед-

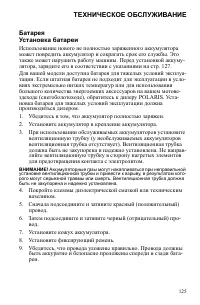

  • Страница 125 – Аккумуляторные газы могут накапливаться при неправильной

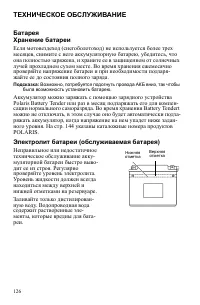

  • Страница 126 – Возможно, потребуется подогнуть провода АКБ вниз, так чтобы; Электролит батареи (обслуживаемая батарея)
  • Страница 127 – При перегреве аккумулятор может взорваться, нанеся
  • Страница 128 – Проверьте состояние аккумулятора до и через 1-2 часа после окон-; Состояние

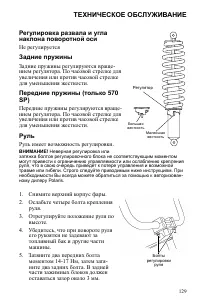

  • Страница 129 – Регулировка развала и угла; Неверная регулировка или

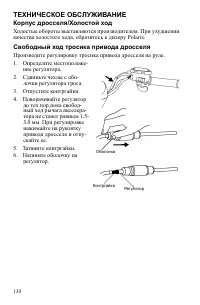

  • Страница 130 – Корпус дросселя/Холостой ход

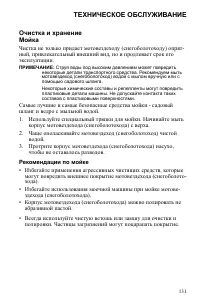

  • Страница 131 – Струя воды под высоким давлением может повредить; Рекомендации по мойке

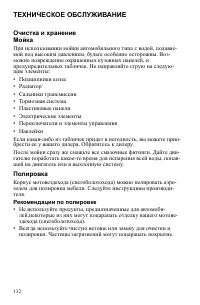

  • Страница 132 – Полировка; Рекомендации по полировке

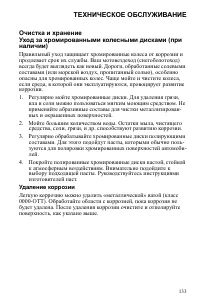

  • Страница 133 – Удаление коррозии

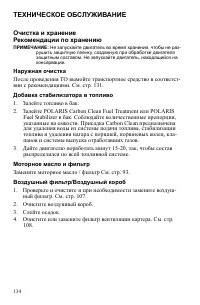

  • Страница 134 – Не запускайте двигатель во время хранения, чтобы не раз-; Наружная очистка

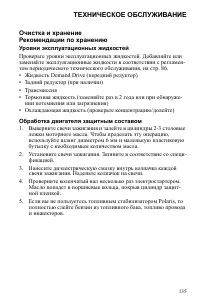

  • Страница 135 – Уровни эксплуатационных жидкостей

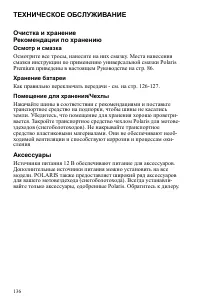

  • Страница 136 – Осмотр и смазка; Аксессуары

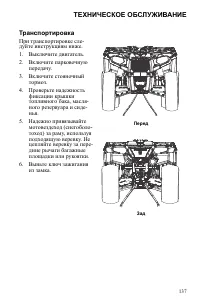

  • Страница 137 – Транспортировка; Зад

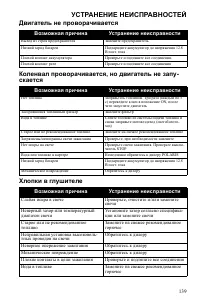

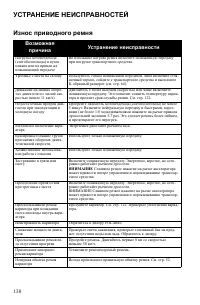

  • Страница 138 – УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; Износ приводного ремня; Возможная
  • Страница 139 – Двигатель не проворачивается

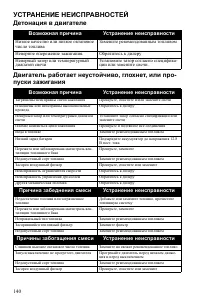

  • Страница 140 – Детонация в двигателе

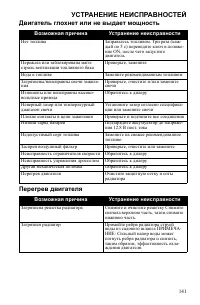

  • Страница 141 – Двигатель глохнет или не выдает мощность; Возможная причина

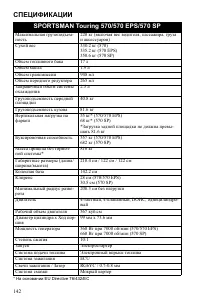

  • Страница 142 – СПЕЦИФИКАЦИИ

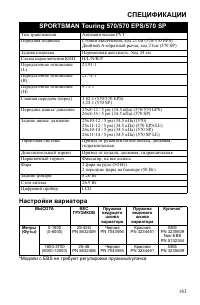

  • Страница 143 – Настройки вариатора; *Модели с EBS не требуют регулировки пружины/кулачка

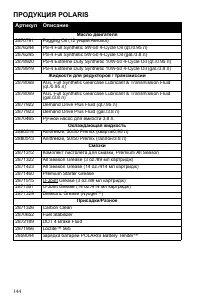

  • Страница 144 – ПРОДУКЦИЯ POLARIS; Артикул Описание; Масло двигателя

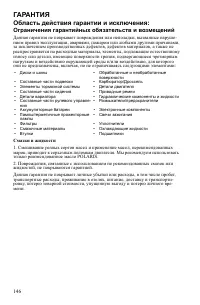

  • Страница 145 – ГАРАНТИЯ; Ограниченная гарантия; правилами международного региона.; Регистрация; обратитесь к дилеру. ГАРАНТИЯ ПОДДЕРЖИВАЕТСЯ ТОЛЬКО В ТОМ СЛУ-; Область действия гарантии и исключения:; Ограничения гарантийных обязательств и возмещений; ТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА ДЕФЕКТЫ КОНСТРУКЦИИ. Гарантия не
  • Страница 146 – Смазки и жидкости
  • Страница 148 – Порядок получения гарантийного обслуживания

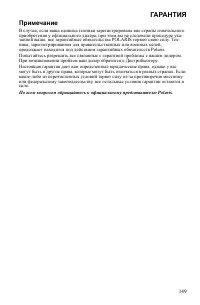

  • Страница 149 – Примечание

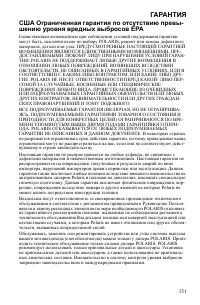

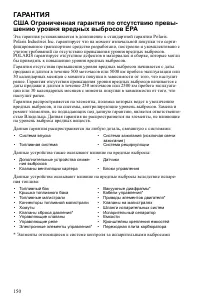

  • Страница 150 – США Ограниченная гарантия по отсутствию превы-; на уровень выброса вредных веществ.
  • Страница 152 – Модели для штата Калифорния

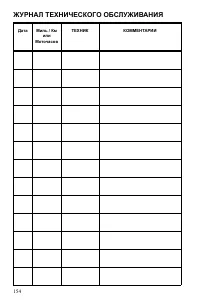

  • Страница 153 – ЖУРНАЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; ными о своевременно выполненном техническом обслуживании.
Загрузка инструкции

1

ДОБРО ПОЖАЛОВАТЬ

Мы признательны вам за приобретение продукции нашей компа-

нии и рады приветствовать во всемирном клубе любителей техники

Polaris. Обязательно посетите наш веб-сайт www.brandtpolaris.ru,

чтобы узнать о последних новостях, новых продуктах, предстоя-

щих событиях, возможности карьерного роста и многое другое.
Мы испытываем гордость за производство выдающегося ряда изде-

лий для хозяйственных нужд и отдыха.
• Снегоходы
• Мотовездеходы (снегоболотоходы) ATV
• Электрические транспортные средства LEV
• Специальные мотовездеходы (снегоболотоходы) RANGER®
• Мотовездеходы (снегоболотоходы) RZR®
• Мотоциклы VICTORY®
• Транспортные средства GEM®
Мы убеждены, что вся выпускаемая компанией Polaris техника

отвечает самым высоким современным мировым стандартам. В

дизайне и разработке и проектировании вашего транспортного

средства POLARIS использован многолетний опыт.
Для обеспечения безопасной и комфортной эксплуатации вашего

транспортного средства соблюдайте все приведенные в настоящем

Руководстве требования и рекомендации. В руководстве приведены

минимальные сведения по техническому обслуживанию транспор-

тного средства, а информация по более серьезным работам, выпол-

няемым специальным персоналом дилера, находится в инструкции

по ремонту.
Ваш дилер Polaris прекрасно разбирается в устройстве вашего

мотовездехода (снегоболотохода) и заинтересован в том, чтобы

наилучшим образом удовлетворить любые ваши требования. Тех-

ническое обслуживание мотовездеходов (снегоболотоходов) во

время и по завершении действия гарантии следует проводить

только у дилера.

"Загрузка инструкции" означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Краткое содержание

Страница 3 - СОДЕРЖАНИЕ

3 СОДЕРЖАНИЕ Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4Безопасность . . . . . . . . . . . . . . . . . . . . . . . . . . 7Органы управления, узлы и механизмы . . 26Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . 51Лебедка . . . . . . . . . . . . . . . . . . ...

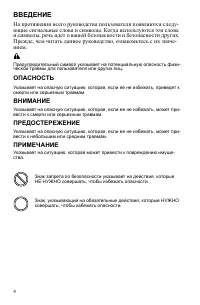

Страница 4 - ВВЕДЕНИЕ; На протяжении всего руководства пользователя появляются следу-; ОПАСНОСТЬ

4 ВВЕДЕНИЕ На протяжении всего руководства пользователя появляются следу- ющие сигнальные слова и символы. Когда используются эти слова и символы, речь идет о вашей безопасности и безопасности других. Прежде, чем читать данное руководство, ознакомьтесь с их значе- нием. Предупредительный символ указ...

Страница 5 - общего пользования (по дорогам общей сети). Данные мотовездеходы; Вибрация и шумность; Шумность и вибрация, которые ощущаются водителем, измеряются в

5 ВВЕДЕНИЕ Мотовездеходы (снегоболотоходы) SPORTSMAN TOURING 570/570EPS/ 570SP НЕ предназначены для эксплуатации на автомобильных дорогах общего пользования (по дорогам общей сети). Данные мотовездеходы (снегоболотоходы) подлежат регистрации в органах Гостехнадзора. Перед началом эксплуатации изучит...

Характеристики

Другие модели - Квадроциклы Polaris

Все квадроциклы Polaris
