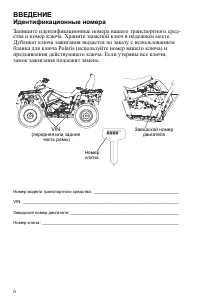

  • Страница 6 – Идентификационные номера; Заводской номер; VIN

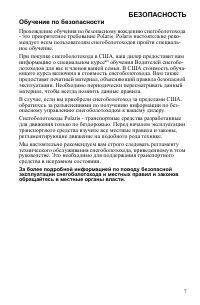

  • Страница 7 – БЕЗОПАСНОСТЬ; Обучение по безопасности; За более подробной информацией по поводу безопасной

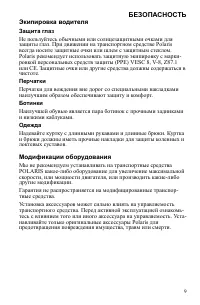

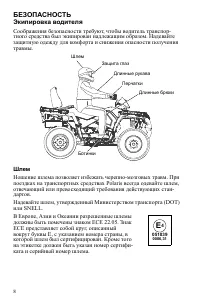

  • Страница 8 – Экипировка водителя; Шлем
  • Страница 9 – Защита глаз; Модификации оборудования

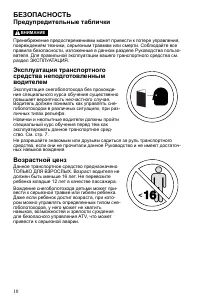

  • Страница 10 – Предупредительные таблички

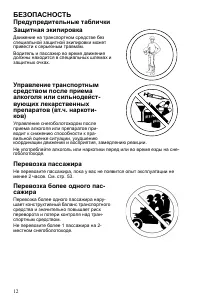

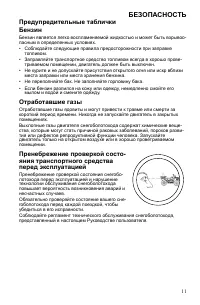

  • Страница 11 – Отработавшие газы

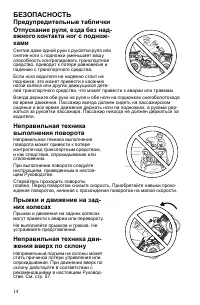

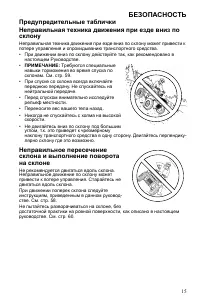

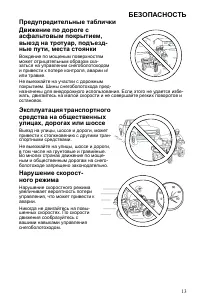

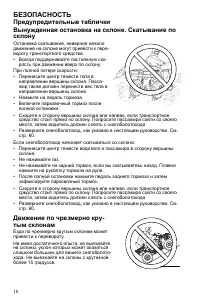

  • Страница 15 – склону

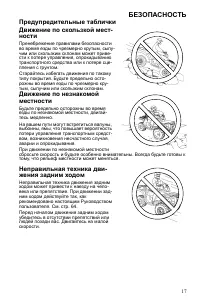

  • Страница 17 – ности

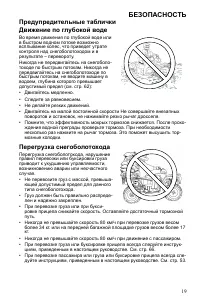

  • Страница 19 – Перегрузка снегоболотохода

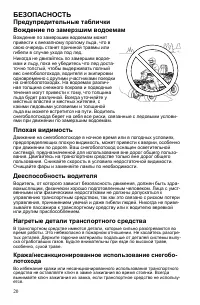

  • Страница 20 – Плохая видимость; Кража/несанкционированное использование снегобо-

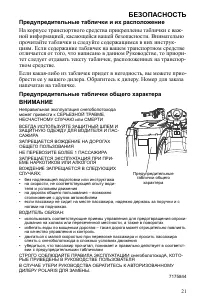

  • Страница 21 – Предупредительные таблички и их расположение

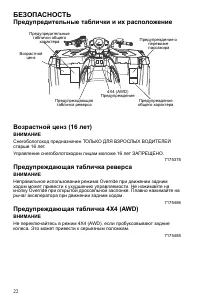

  • Страница 22 – Снегоболотоход предназначен ТОЛЬКО ДЛЯ ВЗРОСЛЫХ ВОДИТЕЛЕЙ; Предупреждающая табличка реверса; ходом может привести к ухудшению управляемости. Не нажимайте на; Не переключайтесь в режим 4X4 (AWD), если пробуксовывают задние

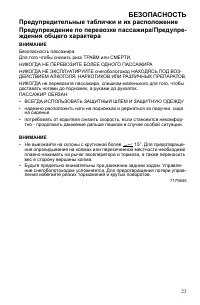

  • Страница 23 – ждения общего характера; тно - продолжить движение дальше пешком в случае особой ситуации.; • Не выезжайте на склоны с крутизной более

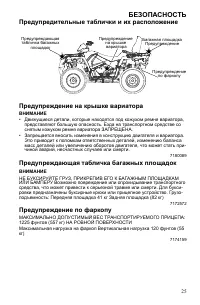

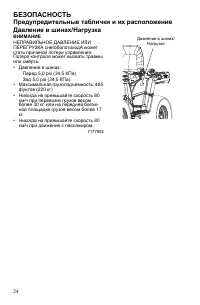

  • Страница 25 – снятым кожухом ремня вариатора ЗАПРЕЩЕНА.; Предупреждающая табличка багажных площадок; НЕ БУКСИРУЙТЕ ГРУЗ, ПРИКРЕПИВ ЕГО К БАГАЖНЫМ ПЛОЩАДКАМ; Предупреждение по фаркопу; МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС ТРАНСПОРТИРУЕМОГО ПРИЦЕПА:

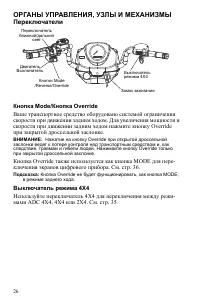

  • Страница 26 – ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ; Переключатели; Кнопка Mode/Кнопка Оverride; Нажатие на кнопку Override при открытой дроссельной; Выключатель режима 4X4

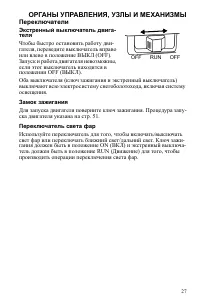

  • Страница 27 – Экстренный выключатель двига-; OFF

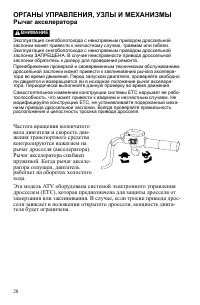

  • Страница 28 – Рычаг акселератора; заслонки может привести к несчастному случаю, травмам или гибели.

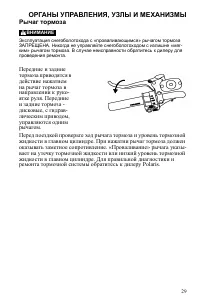

  • Страница 29 – Рычаг тормоза; ЗАПРЕЩЕНА. Никогда не управляйте снегоболотоходом с излишне «мяг-

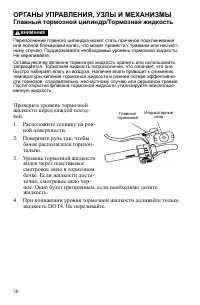

  • Страница 30 – Главный тормозной цилиндр/Тормозная жидкость

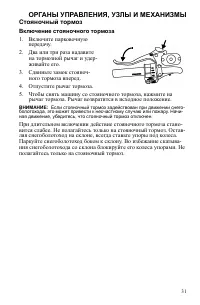

  • Страница 31 – Стояночный тормоз; Включение стояночного тормоза; Если стояночный тормоз задействован при движении снего-

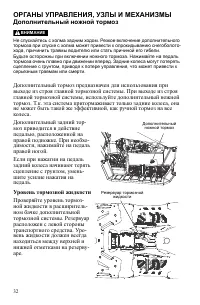

  • Страница 32 – Дополнительный ножной тормоз; серьезным травмам или смерти.; Уровень тормозной жидкости

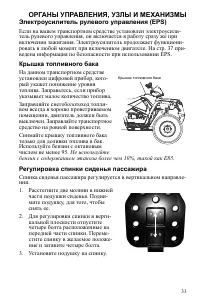

  • Страница 33 – Электроусилитель рулевого управления (EPS)

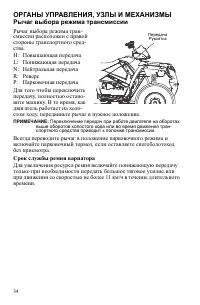

  • Страница 34 – Рычаг выбора режима трансмиссии; Переключение передач при работе двигателя на оборотах; Срок службы ремня вариатора

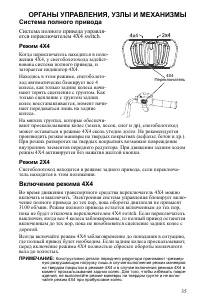

  • Страница 35 – Система полного привода; Система полного привода управля-; Включение режима 4X4

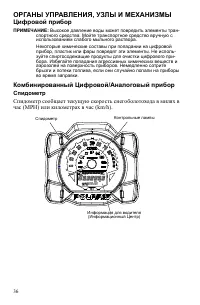

  • Страница 36 – Цифровой прибор; Спидометр; Спидометр сообщает текущую скорость снегоболотохода в милях в

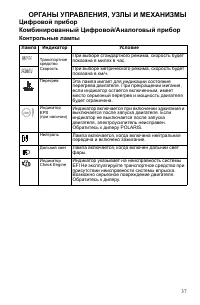

  • Страница 37 – Контрольные лампы; Лампа

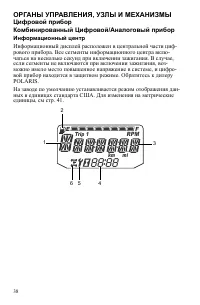

  • Страница 38 – Информационный центр

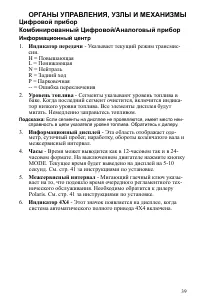

  • Страница 39 – Если сегменты на дисплее не проявляются, имеет место неи-; Информационный дисплей

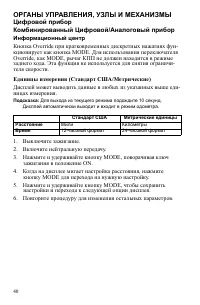

  • Страница 40 – Для выхода из текущего режима подождите 10 секунд.; Стандарт США; Мили; Время

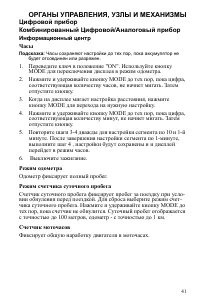

  • Страница 41 – Часы сохраняют настройки до тех пор, пока аккумулятор не; Режим одометра

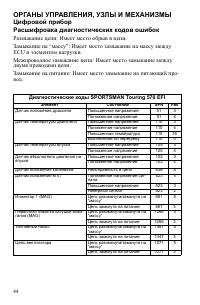

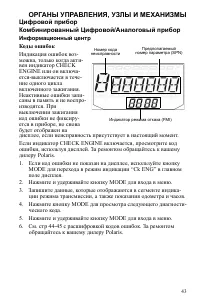

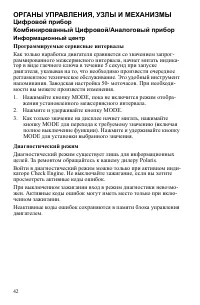

  • Страница 44 – Имеет место замыкание на массу между; Диагностические коды SPORTSMAN Touring 570 EFI

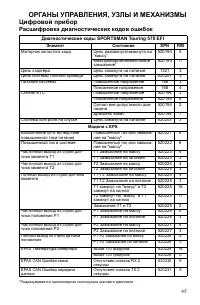

  • Страница 45 – Расшифровка диагностических кодов ошибок

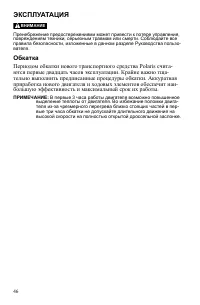

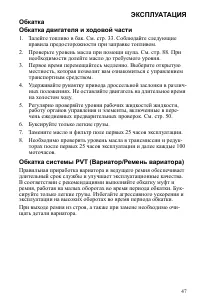

  • Страница 46 – ЭКСПЛУАТАЦИЯ; Обкатка; Периодом обкатки нового транспортного средства Polaris счита-; В первые 3 часа работы двигателя возможно повышенное

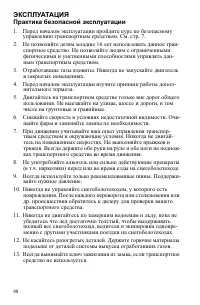

  • Страница 48 – Практика безопасной эксплуатации

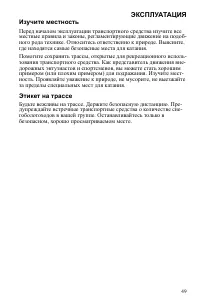

  • Страница 49 – Изучите местность

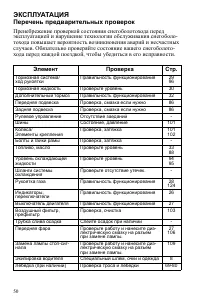

  • Страница 50 – Перечень предварительных проверок; Пренебрежение проверкой состояния снегоболотохода перед

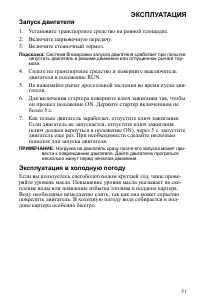

  • Страница 51 – Запуск двигателя; Система блокировки запуска двигателя сработает при попытке; Эксплуатация в холодную погоду

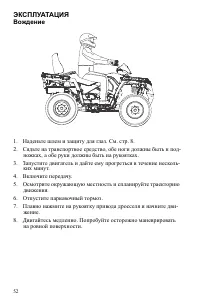

  • Страница 52 – Вождение; ножках, а обе руки должны быть на рукоятках.

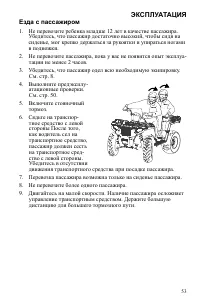

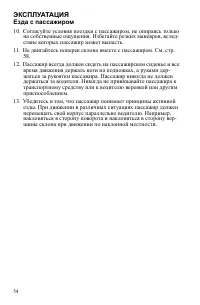

  • Страница 53 – Езда с пассажиром

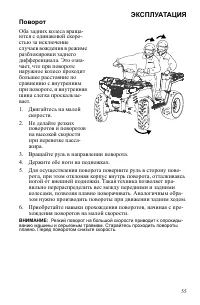

  • Страница 55 – Поворот; Резкий поворот на большой скорости приводит к опрокиды-

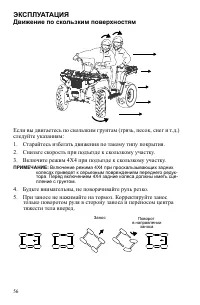

  • Страница 56 – Движение по скользким поверхностям; Включение режима 4X4 при проскальзывающих задних; только поворотом руля в сторону заноса и переносом центра

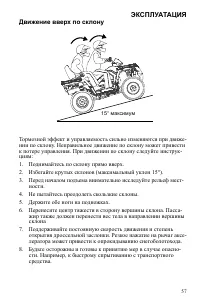

  • Страница 57 – Движение вверх по склону

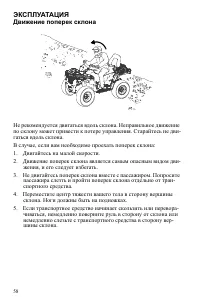

  • Страница 58 – Движение поперек склона

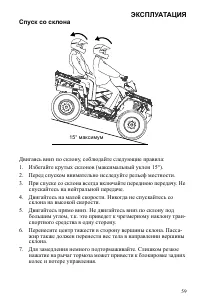

  • Страница 59 – Спуск со склона

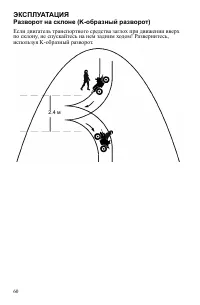

  • Страница 60 – по склону, не спускайтесь на нем задним ходом! Развернитесь,

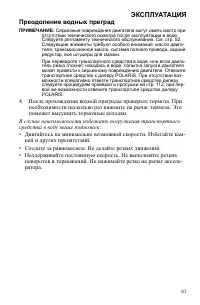

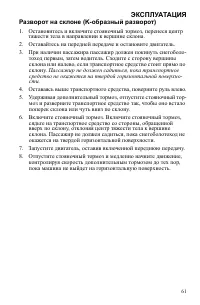

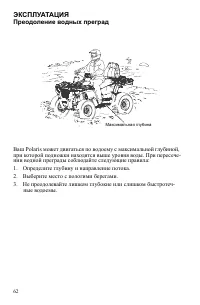

  • Страница 62 – Преодоление водных преград; Ваш Polaris может двигаться по водоему с максимальной глубиной,

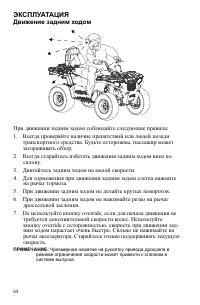

  • Страница 64 – Движение задним ходом; Чрезмерное нажатие на рукоятку привода дросселя в

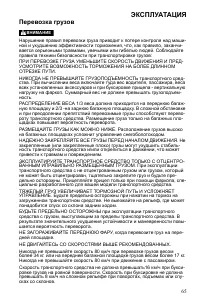

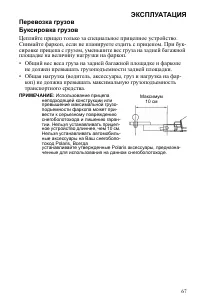

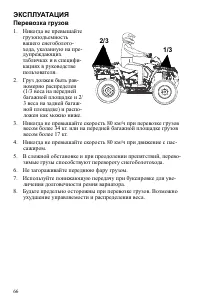

  • Страница 65 – Перевозка грузов; УСМОТРИТЕ ВОЗМОЖНОСТЬ ТОРМОЖЕНИЯ НА БОЛЕЕ ДЛИННОМ

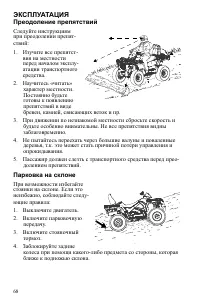

  • Страница 68 – Преодоление препятствий

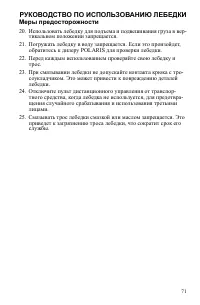

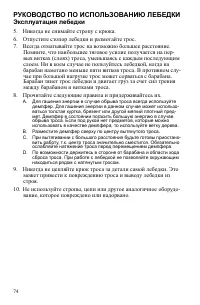

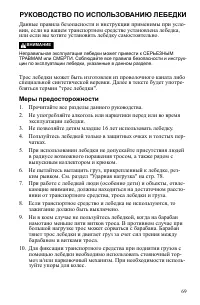

  • Страница 69 – РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ; Неправильная эксплуатация лебедки может привести к СЕРЬЕЗНЫМ; Меры предосторожности

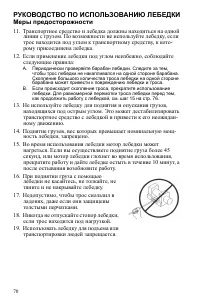

  • Страница 70 – чтобы трос лебедки не накапливался на одной стороне барабана.

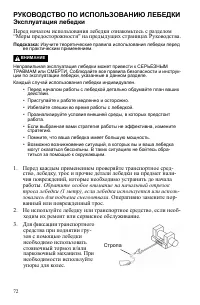

  • Страница 72 – Эксплуатация лебедки; Стропа

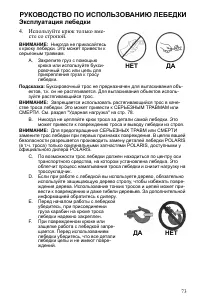

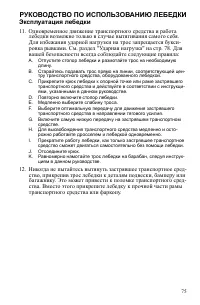

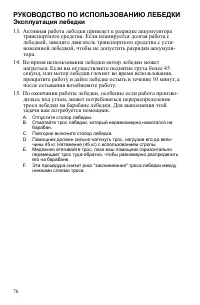

  • Страница 76 – E. Медленно втягивайте трос, пока ваш помощник горизонтально

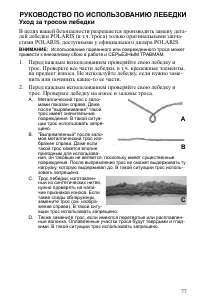

  • Страница 77 – Уход за тросом лебедки; В целях вашей безопасности разрешается производить замену дета-

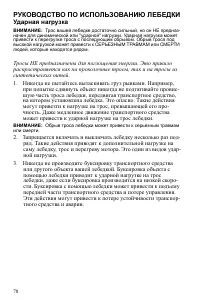

  • Страница 78 – Ударная нагрузка; Трос вашей лебедке достаточно сильный, но он НЕ предназ-

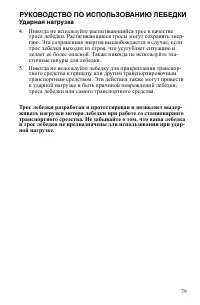

  • Страница 79 – Трос лебедки разработан и протестирован и позволяет выдер-

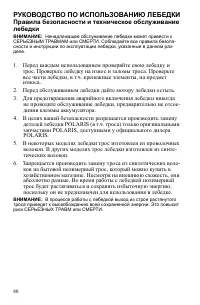

  • Страница 80 – Правила безопасности и техническое обслуживание; Ненадлежащее обслуживание лебедки может привести к

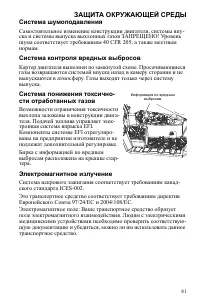

  • Страница 81 – ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ; Система шумоподавления

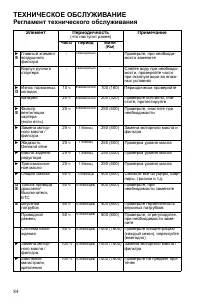

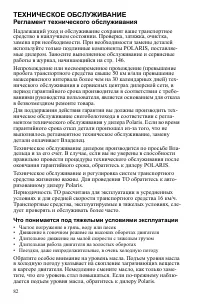

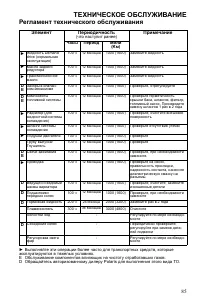

  • Страница 82 – ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Регламент технического обслуживания; Что понимается под тяжелыми условиями эксплуатации; • Частое погружение в грязь, воду или песок

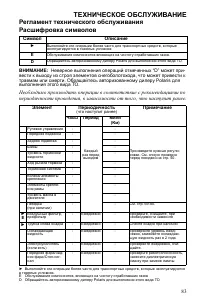

  • Страница 83 – Неверное выполнения операций отмеченных “D” может при-; Символ

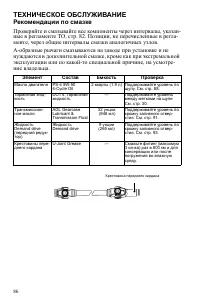

  • Страница 86 – Рекомендации по смазке; Проверяйте и смазывайте все компоненты через интервалы, указан-

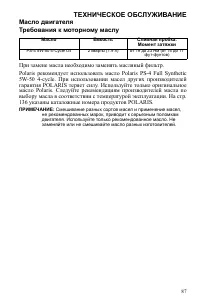

  • Страница 87 – W-50 4-cycle. При использовании масел других производителей; Смешивание разных сортов масел и применение масел,; Масло

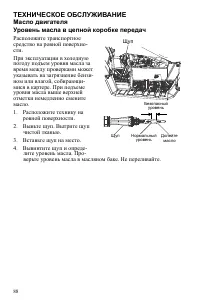

  • Страница 88 – Щуп

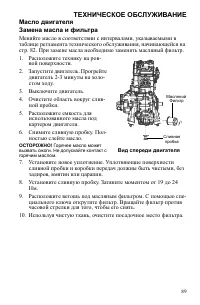

  • Страница 89 – Горячее масло может; Вид спереди двигателя

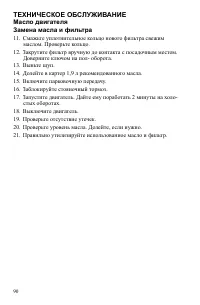

  • Страница 90 – Смажьте уплотнительное кольцо нового фильтра свежим

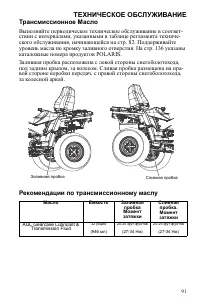

  • Страница 91 – Трансмиссионное Масло; Выполняйте периодическое техническое обслуживание в соответ-; Рекомендации по трансмиссионному маслу; AGL Gearcase Lubricant &

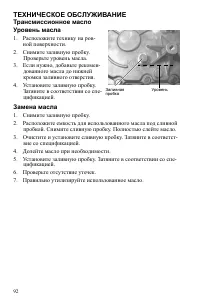

  • Страница 92 – Замена масла

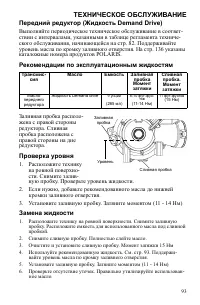

  • Страница 93 – Передний редуктор (Жидкость Demand Drive); Расположите технику на ровной поверхности. Снимите заливную

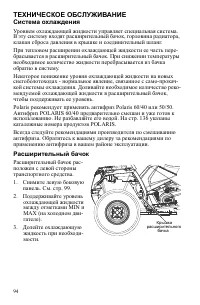

  • Страница 94 – Система охлаждения

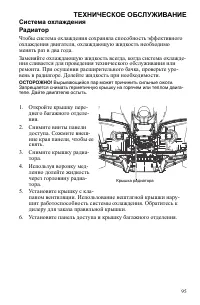

  • Страница 95 – Вырывающийся пар может причинить сильные ожоги.

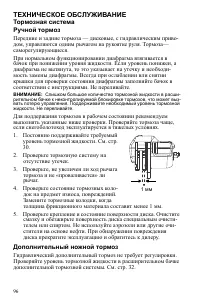

  • Страница 96 – Слишком большое количество тормозной жидкости в расши-

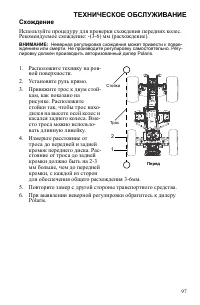

  • Страница 97 – Схождение; Неверная регулировка схождения может привести к повре-

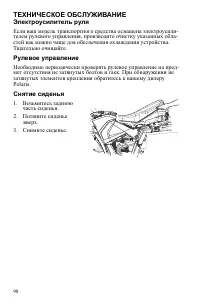

  • Страница 98 – Электроусилитель руля

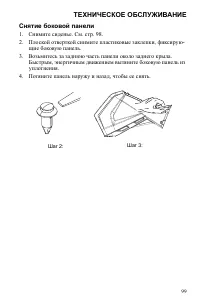

  • Страница 99 – Снятие боковой панели; Возьмитесь за заднюю часть панели около заднего крыла.

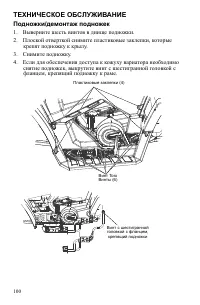

  • Страница 100 – Подножки/демонтаж подножек; крепят подножку к крылу.

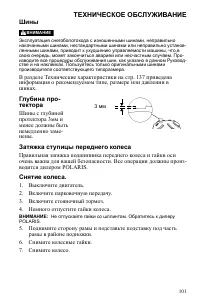

  • Страница 101 – Шины; ленными шинами, приводит к ухудшению управляемости машины, что,в; тектора; Не отпускайте гайки со шплинтом. Обратитесь к дилеру

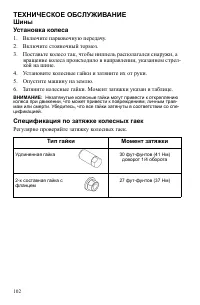

  • Страница 102 – вращение колеса происходило в направлении, указанном стрел-; Незатянутые колесные гайки могут привести к откреплению; Спецификация по затяжке колесных гаек; Регулярно проверяйте затяжку колесных гаек.; Тип гайки; Удлиненная гайка

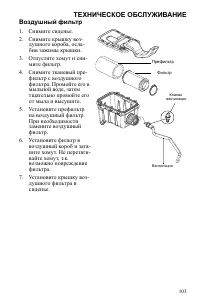

  • Страница 103 – Воздушный фильтр

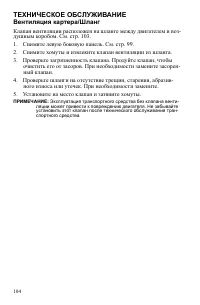

  • Страница 104 – Вентиляция картера/Шланг; Клапан вентиляции расположен на шланге между двигателем и воз-; Эксплуатация транспортного средства без клапана венти-

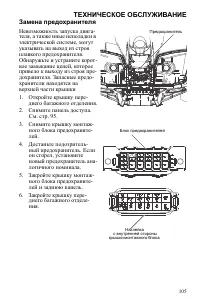

  • Страница 105 – Замена предохранителя

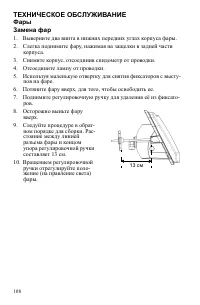

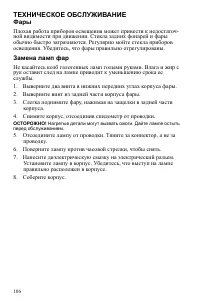

  • Страница 106 – Фары; Нагретые детали могут вызвать ожоги. Дайте лампе остыть

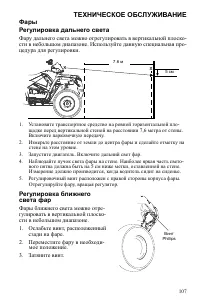

  • Страница 107 – Фару дальнего света можно отрегулировать в вертикальной плоско-; Регулировка ближнего; Фары ближнего света можно отре-

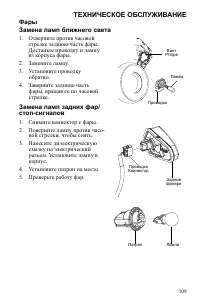

  • Страница 109 – Замена ламп задних фар/

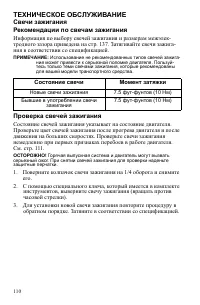

  • Страница 110 – Использование не рекомендованных типов свечей зажига-; Проверка свечей зажигания; Горячая выпускная система и двигатель могут вызвать; Состояние свечи; Новые свечи зажигания

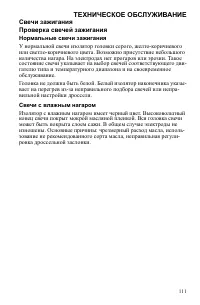

  • Страница 111 – Нормальные свечи зажигания

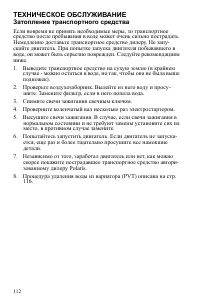

  • Страница 112 – Затопление транспортного средства

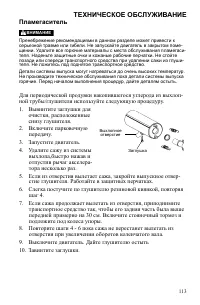

  • Страница 113 – Пламегаситель; Пренебрежение рекомендациями в данном разделе может привести к

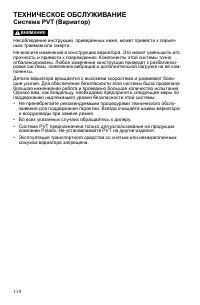

  • Страница 114 – и воздуховоды при замене ремня.

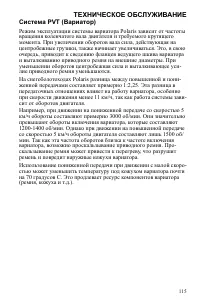

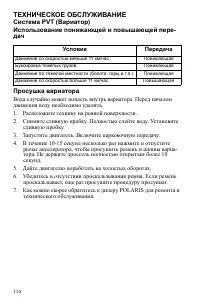

  • Страница 116 – дач; Условие

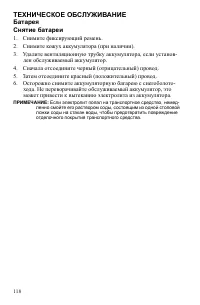

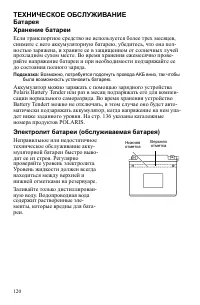

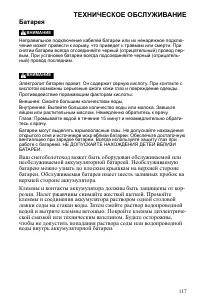

  • Страница 117 – Батарея; работе с батареей. НЕ ДОПУСКАЙТЕ НАХОЖДЕНИЯ ДЕТЕЙ ВБЛИЗИ
  • Страница 118 – лен обслуживаемый аккумулятор.; Если электролит попал на транспортное средство, немед-

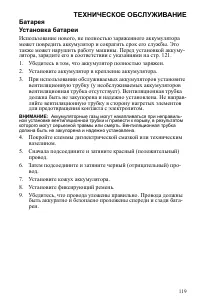

  • Страница 119 – Аккумуляторные газы могут накапливаться при неправиль-
  • Страница 120 – Возможно, потребуется подогнуть провода АКБ вниз, так чтобы; Электролит батареи (обслуживаемая батарея)

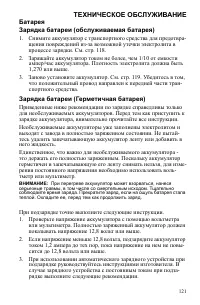

  • Страница 121 – При перегреве аккумулятор может взорваться, нанеся

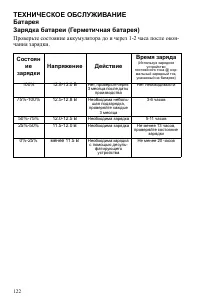

  • Страница 122 – Проверьте состояние аккумулятора до и через 1-2 часа после окон-

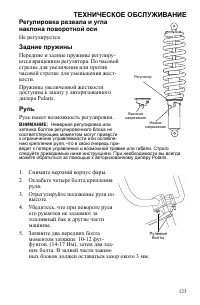

  • Страница 123 – Регулировка развала и угла

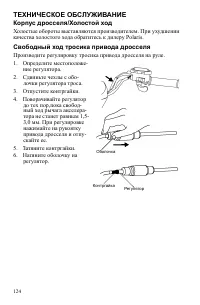

  • Страница 124 – Корпус дросселя/Холостой ход

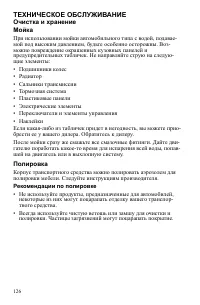

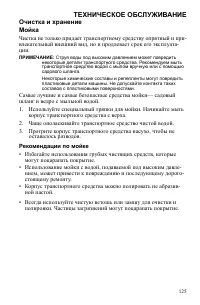

  • Страница 125 – Струя воды под высоким давлением может повредить; Рекомендации по мойке
  • Страница 126 – Полировка; Рекомендации по полировке

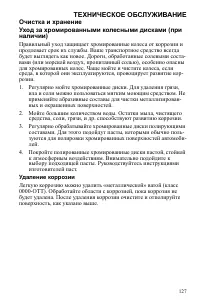

  • Страница 127 – Удаление коррозии

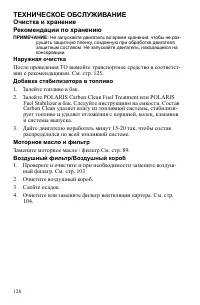

  • Страница 128 – Не запускайте двигатель во время хранения, чтобы не раз-; Наружная очистка

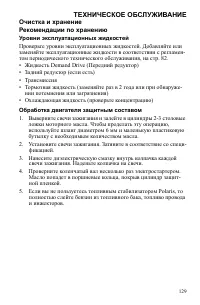

  • Страница 129 – Уровни эксплуатационных жидкостей

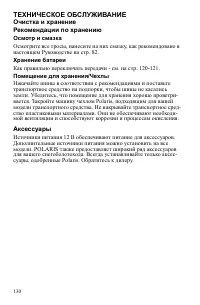

  • Страница 130 – Осмотр и смазка; Аксессуары

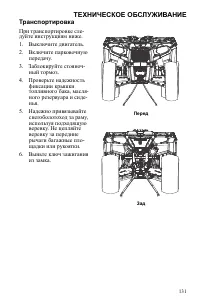

  • Страница 131 – Транспортировка; Зад

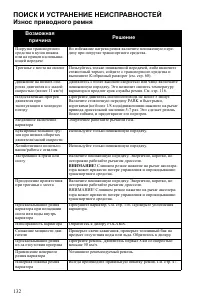

  • Страница 132 – ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; Износ приводного ремня; Возможная

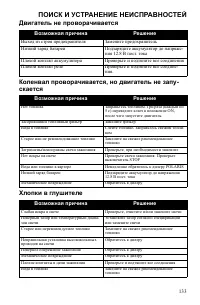

  • Страница 133 – Двигатель не проворачивается

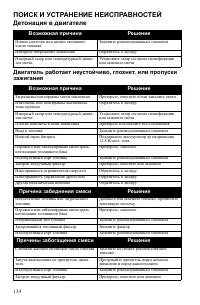

  • Страница 134 – Детонация в двигателе; Двигатель работает неустойчиво, глохнет, или пропуски

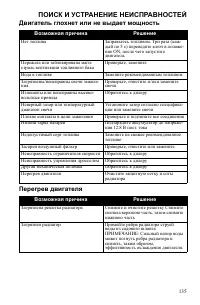

  • Страница 135 – Двигатель глохнет или не выдает мощность; Возможная причина

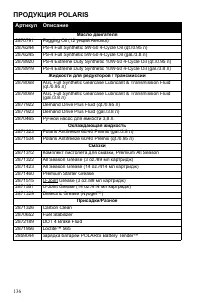

  • Страница 136 – ПРОДУКЦИЯ POLARIS; Артикул Описание; Масло двигателя

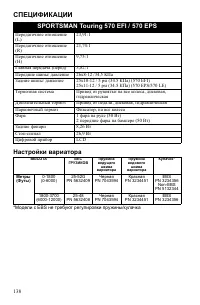

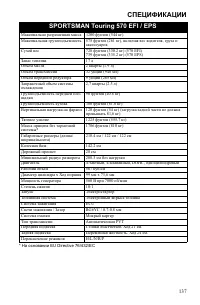

  • Страница 137 – СПЕЦИФИКАЦИИ; SPORTSMAN Touring 570 EFI / EPS
  • Страница 138 – Настройки вариатора; *Модели с EBS не требуют регулировки пружины/кулачка
  • Страница 139 – ГАРАНТИЯ; Ограниченная гарантия; правилами международного региона.; Регистрация; обратитесь к дилеру. ГАРАНТИЯ ПОДДЕРЖИВАЕТСЯ ТОЛЬКО В ТОМ СЛУ-; Область действия гарантии и исключения:; Ограничения гарантийных обязательств и возмещений; дефектами материалов и некачественным изготовлением.; НАСТОЯЩАЯ; используемых для коммерческих целей.

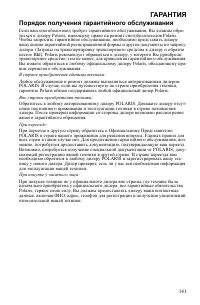

  • Страница 141 – Порядок получения гарантийного обслуживания; вом сервисного обслуживания.
  • Страница 142 – ВЫВОЗИМАЯ ТЕХНИКА; ПРИ ОТСУТСТВИИ СПЕЦИАЛЬНЫХ ТРЕБОВАНИЙ ЗАКОНА ГАРАНТИЯ НЕ
  • Страница 143 – США Ограниченная гарантия по отсутствию превы-; на уровень выброса вредных веществ.
  • Страница 145 – законодательством и международными правилами.; Модели для штата Калифорния; официальному представителю Polaris.
  • Страница 146 – ЖУРНАЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; своевременно выполненном техническом обслуживании.
Загрузка инструкции

1

ДОБРО ПОЖАЛОВАТЬ

Мы признательны вам за приобретение продукции нашей компа-

нии и рады приветствовать во всемирном клубе любителей техники

Polaris. Обязательно посетите наш веб-сайт www.brandtpolaris.ru,

чтобы узнать о последних новостях, новых продуктах, предстоя-

щих событиях, возможности карьерного роста и многое другое.
Мы испытываем гордость за производство выдающегося ряда изде-

лий для хозяйственных нужд и отдыха.
• Снегоходы
• Снегоболотоходы (ATV)
• Электрические транспортные средства (LEV)
• Специальные снегоболотоходы RANGER®
• Снегоболотоходы

RZR

®

• Мотоциклы VICTORY®
• Транспортные средства GEM®
Мы убеждены, что вся выпускаемая компанией Polaris техника

отвечает самым высоким современным мировым стандартам. В

дизайне и разработке и проектировании вашего транспортного

средства POLARIS использован многолетний опыт.
Для обеспечения безопасной и комфортной эксплуатации вашего

транспортного средства соблюдайте все приведенные в настоящем

Руководстве требования и рекомендации. В руководстве приведены

минимальные сведения по техническому обслуживанию транспор-

тного средства, а информация по более серьезным работам, выпол-

няемым специальным персоналом дилера, находится в инструкции

по ремонту.
Ваш дилер Polaris прекрасно разбирается в устройстве вашего

транспортного средства и заинтересован в том, чтобы наилучшим

образом удовлетворить любые ваши требования. Техническое

обслуживание транспортного средства во время и по завершении

действия гарантии следует проводить только у дилера.

"Загрузка инструкции" означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Краткое содержание

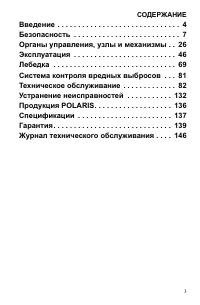

Страница 3 - СОДЕРЖАНИЕ

3 СОДЕРЖАНИЕ Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4Безопасность . . . . . . . . . . . . . . . . . . . . . . . . . . 7Органы управления, узлы и механизмы . . 26Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . 46Лебедка . . . . . . . . . . . . . . . . . . ...

Страница 4 - ВВЕДЕНИЕ; SPORTSMAN Touring 570 EFI/; ОПАСНОСТЬ

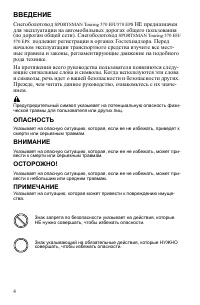

4 ВВЕДЕНИЕ Снегоболотоход SPORTSMAN Touring 570 EFI/570 EPS НЕ предназначен для эксплуатации на автомобильных дорогах общего пользования (по дорогам общей сети). Снегоболотоход SPORTSMAN Touring 570 EFI/ 570 EPS подлежит регистрации в органах Гостехнадзора. Перед началом эксплуатации транспортного с...

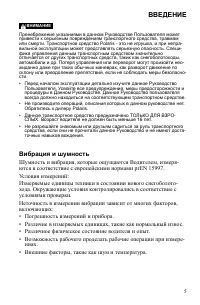

Страница 5 - Вибрация и шумность; хода. Окружающие условия контролировались в соответствие с

5 ВВЕДЕНИЕ Пренебрежение указаниями в данном Руководстве Пользователя может привести к серьезным повреждениям транспортного средства, травмам или смерти. Транспортное средство Polaris - это не игрушка, и при непра- вильной эксплуатации может представлять серьезную опасность. Специ- фика управления д...

Характеристики

Другие модели - Квадроциклы Polaris

Все квадроциклы Polaris
