ИНСТРУКЦИИ ПО УСТАНОВКЕ

31

ЗАМЕНА РЕЗИНОВОГО ШЛАНГА ДЛЯ

ПОДВОДКИ ГАЗА

Для сохранения функциональных качеств ре-

зинового шланга настоятельно рекомендует-

ся использовать шланг только до того срока,

который указан на маркировке.

ПЕРЕНАЛАДКА

ЗАМЕНА ЖИКЛЕРОВ

Конфорки и горелки можно приспособить к

различным типам газа путем установки фор-

сунок, соответствующих тому типу газа, кото-

рый Вы используете. Для замены форсунок на

конфорках необходимо снять крышечку и го-

ловку конфорки, а затем при помощи болтово-

го ключа Ø 7мм. произвести замену (рис. 25).

Для удобства установщика в таблице (разделе

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

приводятся следующие данные: расход газа,

мощность конфорок, диаметр жиклеров и ра-

бочее давление для разных типов газа.

После замены форсунок мастер должен отре-

гулировать горелки (конфорки), так, как опи-

сано в предыдущих разделах, опломбировать

регулировочные механизмы предварительной

регулировки и поставить новую опознаватель-

ную этикетку взамен старой, соответствующую

настройке плиты. Эта этикетка находится в ком-

плекте с запасной форсункой.

УХОД И ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ

Прежде чем осуществлять любые операции по

уходу и замене деталей, необходимо отключить

плиту от электро- и газовой сети.

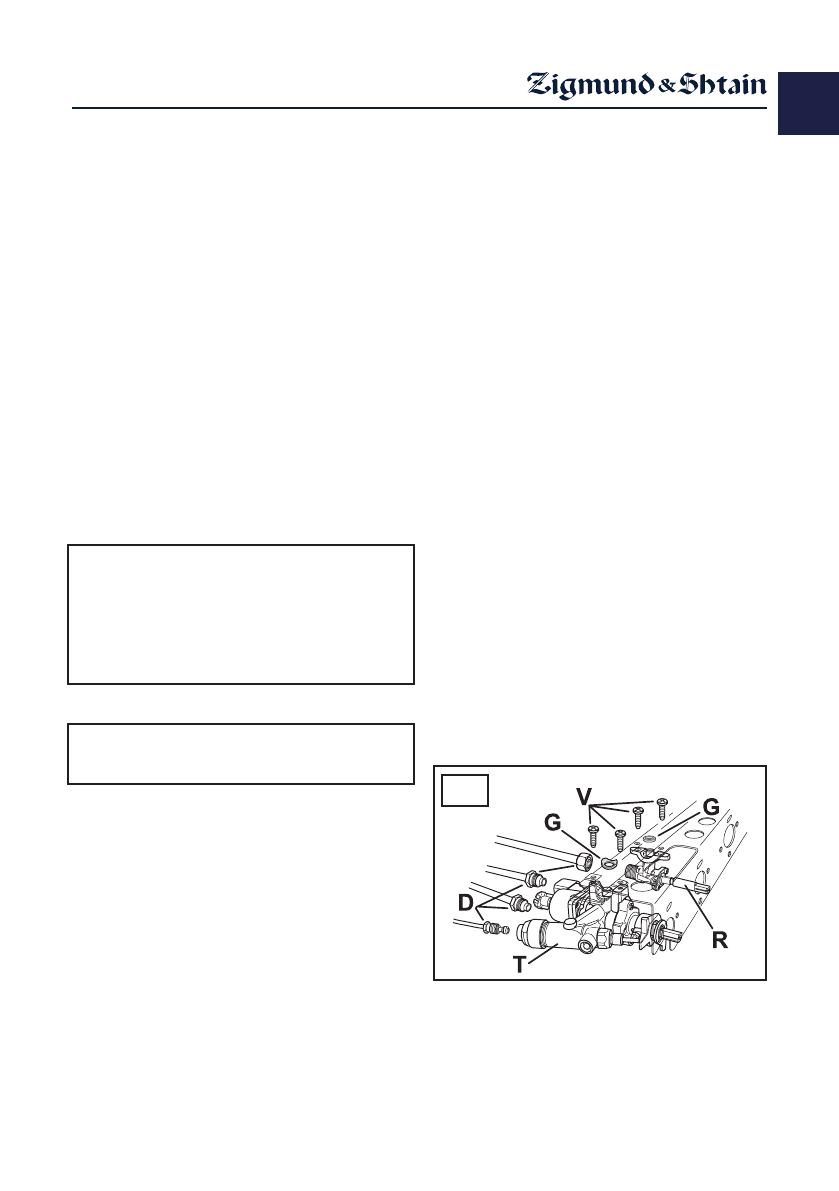

ЗАМЕНА ВЕНТИЛЕЙ И ТЕРМОСТАТА

(рис 26)

При замене руководствуйтесь следующими

инструкциями:

• Снимите решётки, головки конфорок и руч-

ки.

• Открутите крепёжные винты конфорок.

• Снимите боковые панели, крышку и рабо-

чую поверхность.

• Открутите блокировочные гайки рамп (D) и/

или термопару и снимите вентиль (R) или тер-

мостат (Т), открутив винты (V).

• Извлеките частично трубки питания конфо-

рок и произведите замену детали.

• Заменяйте прокладку (G) всякий раз, когда

Вы заменяете вентиль или термостат , для

того чтобы обеспечить плотное соединение

корпуса с рампой.

• Установите все детали в обратном порядке.

ЗАМЕНА ДЕТАЛЕЙ

ЭЛЕКТРООБОРУДОВАНИЯ

• Для замены нагревательных элементов,

клемной планки и шнура питания снимите за-

днюю панель.

• В случае замены подводящего кабеля сле-

дует использовать кабель соответствующего

сечения (см. таблицу разделе ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ). Заземляющий провод

должен оставаться длиннее проводов фазы.

При выполнении этих работ следует соблю-

дать инструкции, приведенные в разделе

„Электрическое соединение”.

• Для замены лампочки подсветки см. ин-

струкции, приведенныме в разделе «ЗАМЕНА

ЛАМПОЧКИ ПОДСВЕТКИ ДУХОВКИ».

• Для замены блока поджига следует снять

левую боковую панель плиты.

• Для замены термостата, коммутаторов, элек-

трических конфорок и нагревательных эле-

ментов, следует снять рабочую поверхность.
