ИНСТРУКЦИИ ПО УСТАНОВКЕ

29

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

Подключение электропитания должно произ-

водиться в соответствии с нормами и положе-

ниями действующего законодательства.

Прежде чем подключить электропитание, убе-

дитесь, что:

• Мощность электрооборудования и розеток

соответствует максимальной мощности плиты

(см. опознавательную этикетку).

• Розетка или электрооборудование правиль-

но заземлены в соответствии с нормами и по-

ложениями действующего законодательства.

Производитель не несёт ответственности в

случае несоблюдения этих норм.

• Розетка или используемый всесторонний

выключатель должны быть легко достижимы-

ми, как только электроприбор устанавлива-

ется. Когда подключение к электросети осу-

ществляется через розетку:

• Подсоедините к шнуру питания стандартную

вилку (если таковой не предусмотрено в ком-

плекте), соответствующую нагрузке, указан-

ной на опознавательной этикетке. Подсое-

дините провода, соблюдая нижеуказанные

соответствия и предусмотрев большую длину

заземляющего провода по сравнению с про-

водом фазы:

Буква L (фаза) = коричневый провод

Буква N (ноль) = синий провод

Обозначение       (земля) = желто-зеленый про-

вод

• Шнур питания должен располагаться таким

образом, чтобы ни одна его точка не подвер-

галась перегреву, достигающему 75°С.

• Для подсоединения к сети не используйте

укороченные провода, переходники или трой-

ники, так как они могут привести к опасному

перегреву.

Если подсоединение производится непосред-

ственно к сети:

• Установите между духовкой и сетью на на-

грузку прибора, с минимальным просветом

между контактами 3 мм. Помните, что шнур

заземления не должен прерываться выклю-

чателем.

МОНТАЖ ПОДВОДЯЩЕГО КАБЕЛЯ

При изготовлении на заводе, для полностью

электрических плит предусмотрено однофаз-

ное питание, однако, после соответствующей

переделки, их питание может осуществляться

трехфазной сетью при соблюдении нижепри-

веденных инструкций:

• снять заднюю панель плиты.

• поменять местами соединительные провода

в зажимной коробке в соответствии со схе-

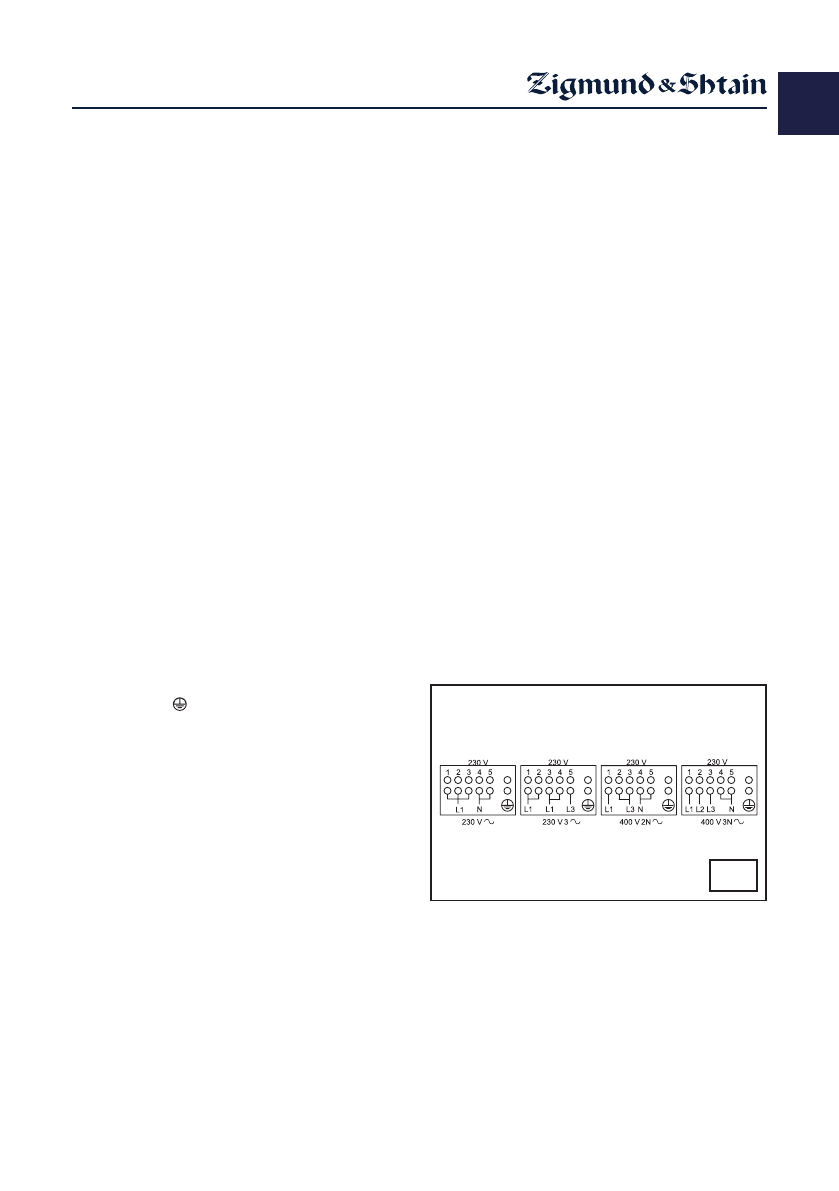

мой, приведенной на рис.21. Данная схема

приведена также на задней панели плиты.

• подсоединить подводящий кабель соответ-

ствующего сечения см.таблицу (разделе ТЕХ-

НИЧЕСКИЕ ХАРАКТЕРИСТИКИ) к зажимной

коробке плиты, оставляя заземляющий про-

вод длиннее проводов фазы.

• закрепить кабель в соответствующем зажи-

ме и установить на место заднюю панель.

21
