6 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ПЛИТЫ



6.1 ПАНЕЛЬ ПЕРЕДНЯЯ



На  передней  панели  плиты  расположены  ручки  управления  и  кнопки,  назначение
которых показано на



Рис. 10

 и

Рис. 11

. Символы на передней панели показаны условно.

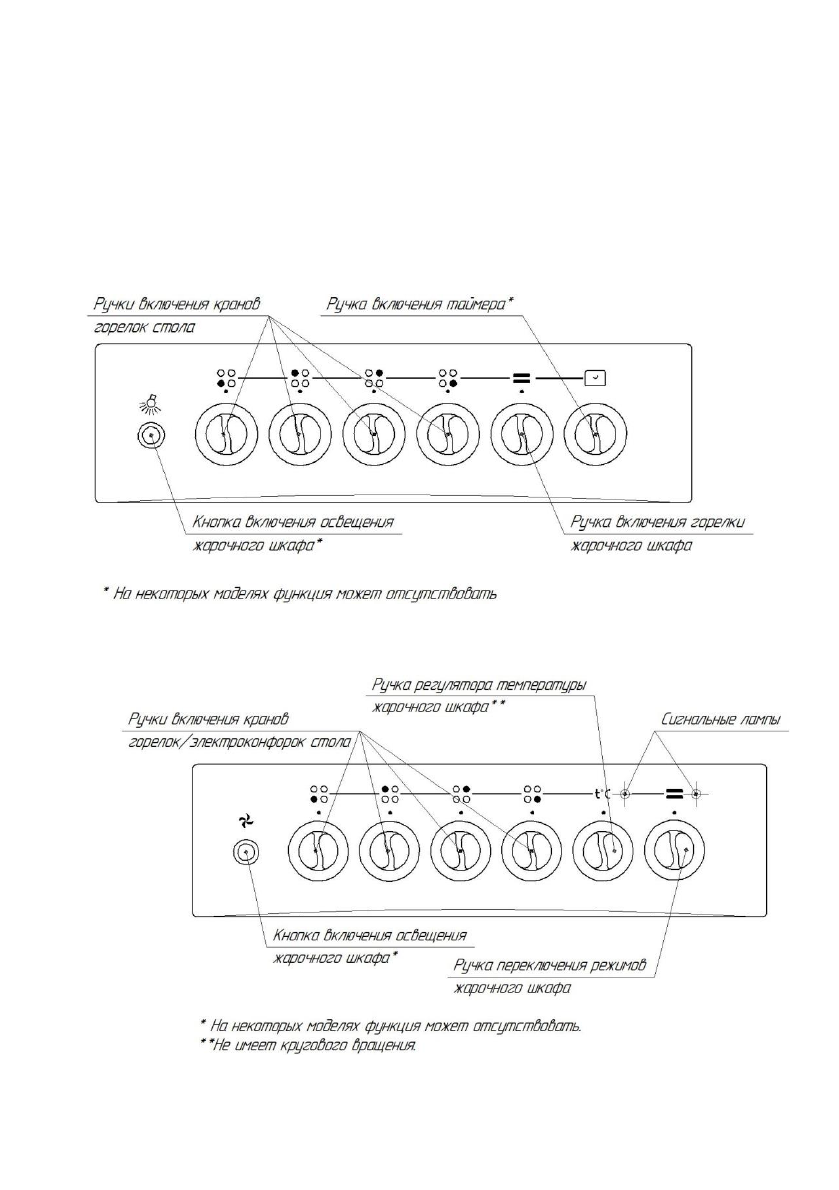

Рис. 10 Передняя панель плиты с газовым духовым шкафом





Рис. 11 Передняя панель плиты с электрическим жарочным шкафом
