10

- Используя торцевой трубчатый ключ размером 7 мм заменить сопла согласно

Табл.2 (Рис. 6).

- Установить все детали в обратной последовательности.

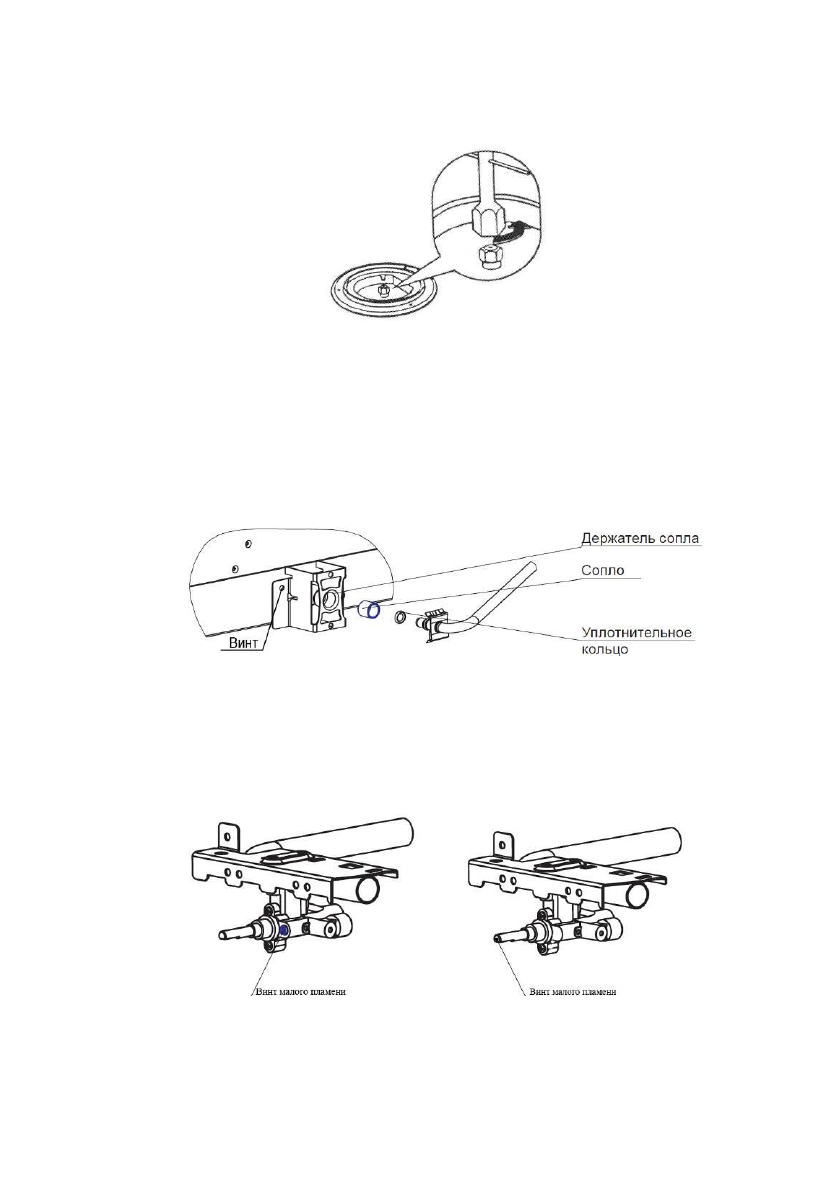

Рис. 6. Замена сопла горелки верхнего стола с помощью ключа 7 мм.

Замена сопла подовой горелки плиты производится следующим образом:

- Снять заднюю крышку плиты.
- Отвинтить два винта крепления скобы держателя сопла.
- Вытянуть скобу с соплом из горелки на себя.
- Отверткой отсоединить клипсу крепления газопровода от скобы и заменить

сопло согласно Табл.2 (Рис. 7).

- После установки сопла его стык проверить обмыливанием на герметичность.
- Собрать все детали в обратной последовательности.


Рис. 7  Замена сопла подовой горелки

Регулировка малого пламени горелок рабочей поверхности плиты и подовой

горелки духовки.

Винт малого пламени может располагаться в штоке крана, либо на его  корпусе

(Рис. 8).

Рис. 8. Возможное расположение винтов малого пламени.
