 54

Menţiune!

Trebuie de luat în consideraţie necesitatea de conectare a lanţului de protecţie la contactul plăcii, ce se

indică prin simbolul  semn          . Firele electrice trebuie să fie protejate în modul corespunzător şi să

aibă adăugător un întrerupător, ce va permite deconectarea de la reţea în situaţii excepţionale.

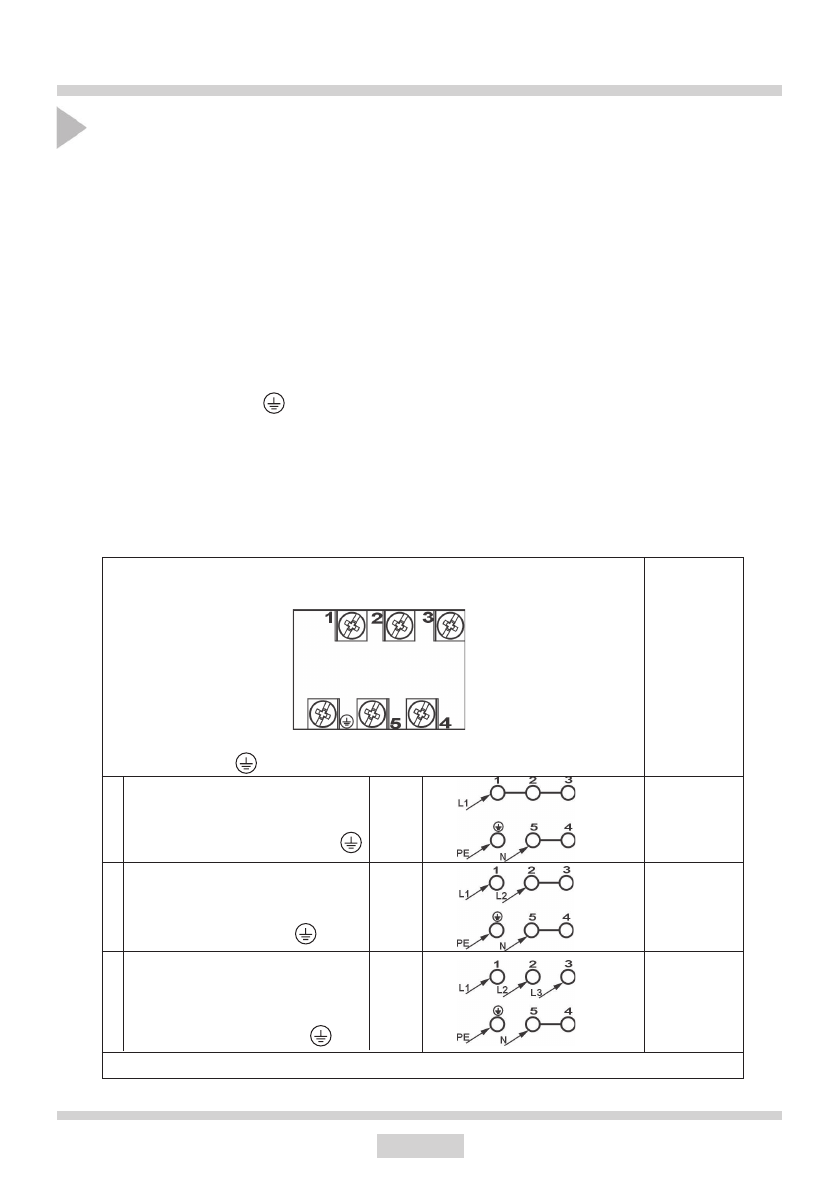

DIAGRAMA DE CONECTARE

Atentie! Voltaj al elementelor de preparare 230V

1

2

3

Pentru conexiunea bifazica cu impa-

mantare de 400/230V, puntile conec-

teaza terminalele 2 – 3 si terminalele

4 – 5, firul de siguranta la

Pentru conexiunea trifazica cu

impamantare de 400/230V, puntile

conecteaza terminalele 4 – 5, fazele

in succesiune 1, 2 si 3 impamantare

la  4 - 5, firul de siguranta la

1N~

L1 = R, L2 = S, L3 = T, N = terminal impamantare, PE = terminal fir de siguranta

Atentie! In cazul unei conectari, firul de siguranta trebuie sa fie conec-

tat la terminalul         PE

Ti

p

re

co

ma

nd

at

 p

en

tru

ca

bl

ul

 d

e

co

ne

ct

are

2N~

3N~

Pentru conexiunea monofazica cu

impamanare de 230V, puntile conec-

teaza terminalele 1 – 2 – 3 si termi-

nalele 4 – 5 , firul de siguranta la

H05VV-F3G4

H05VV-F4G2,5

H05VV-F5G1,5

       Conexiuni electrice

Conexiuni electrice

Conexiunile electrice trebuie sa fie realizate doar de o persoana calificata sau de personalul unui centru

de service autorizat. Nu realizati modificari ale sistemului de alimentare cu energie electrica.

Recomandari

Aragazul  a  fost  produs  pentru  a  functiona  la  un  curent  alternativ  trifazic  (400V  3N~50  Hz).  Voltajul

este  de  230V. Adaptarea  aragazului  la  un  curent  monofazic  este  posibila  prin  realizarea  in  caseta  de

conectare  a  modificarilor prezentate in tabelul de mai jos. Diagrama se afla si pe capacul casetei de

conectare. Tineti minte faptul ca firele de conectare trebuie sa corespunda tipului de conectare si puterii

aragazului.

INSTALARE

Pînă  la  conectarea  instalaţiei  la  reţeaua  electrică,  trebuie  de  luat  cunoştinţă  cu  informaţia  indicată  pe

panoul din uzină şi schema de conectare

Menţiune!

Electricul este oblicat să elibereze utilizatorului “cererea de conectare a instalaţiei la reţeaua electrică” (ane-

xă la talonul de garanţie). Conectarea instalaţiei prin alte metode, poate duce la defectarea acesteia.
