     14

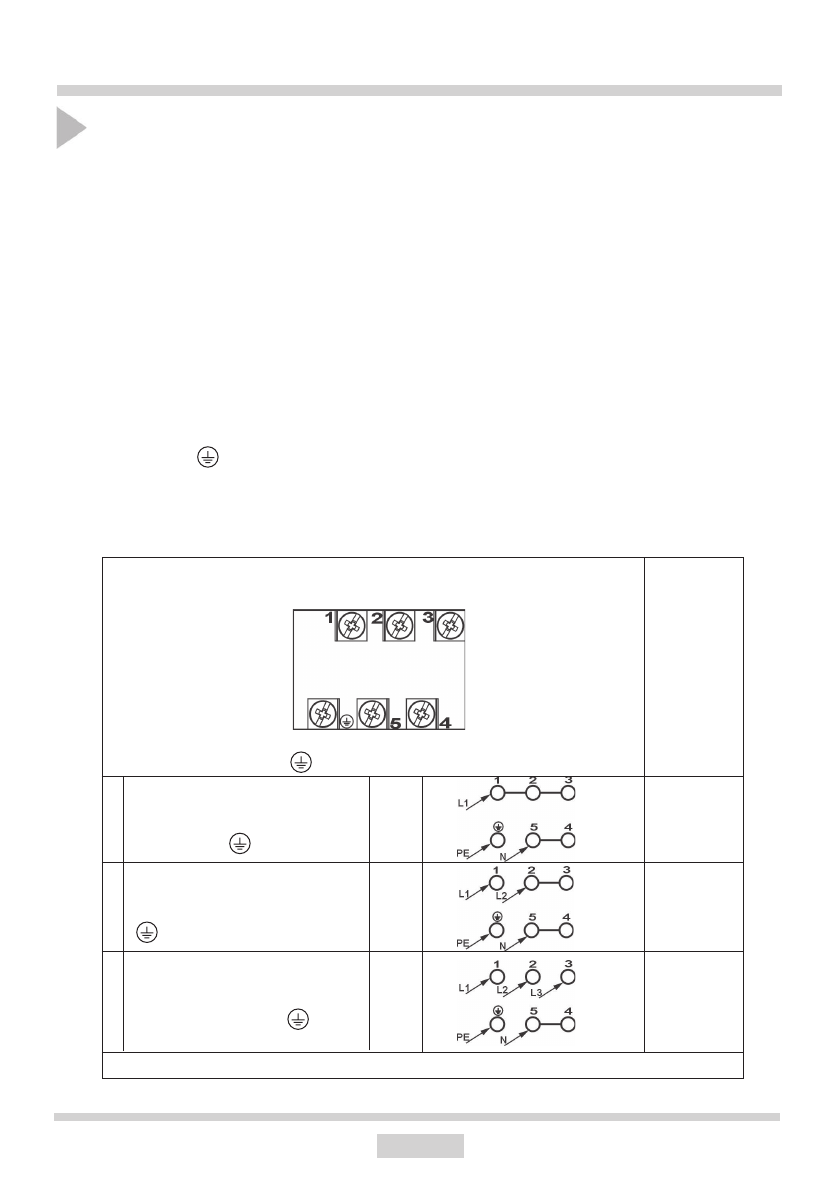

СХЕМА ВОЗМОЖНЫХ ПОДКЛЮЧЕНИЙ

Внимание! Напряжение нагревательных элементов 230 В)

1

2

3

Сеть 400/230 V двухфазное

подключение с нейтралью, мост

- конаткты 2-3 и 4-5, защита на

         («заземление»)

Сеть 400/230 V трехфазное  с

нейтралью, мост - контакты 4-5,

провода фазы 1, 2 и 3, нейтраль

4-5, провод защиты на

(«заземление»)

1N~

Провода фазы - L1 =R, L2=S, L3=T; N - нейтраль; PE – защитный ноль

Внимание! В любом соединении защитный провод должен быть

соединен с контактом        («заземление»)   PE

Ре

ко

м

ен

ду

ем

ы

й

ти

п

со

ед

ин

ит

ел

ьн

ог

о

ка

бе

ля

2N~

3N~

В сети  230 V однофазное

подключение с нулевым проводом,

мост связывает контакты 1 -2-3 и

4-5,защита на        («заземление»).

H05VV-F3G4

H05VV-F4G2,5

H05VV-F5G1,5

       Подключение плиты к электрической сети

Внимание !

Подключение к проводке может выполнять квалифицированный специалист по монтажу с соот-

ветствующим допуском. Запрещается самовольно производить перенастройку или изменения в

электропроводке.

Указания для специалиста по монтажу.

Плита рассчитана на питание переменным трехфазным током (400В 3N ~50Гц). Номинальное на-

пряжение нагревательных элементов составляет 230 В. Переключение плиты для питания одно-

фазным током (230 В) осуществляется установкой мостка на панели подключения в соответствии

с прилагающейся схемой соединений.

Схема соединений находится рядом с распределительным щитком плиты. Доступ к щитку возмо-

жен после снятия кожуха, отвинтив крепления отверткой. Нужно помнить о правильном выборе

соединительного кабеля, учитывать тип подсоединения и номинальную мощность плиты. Соеди-

нительный кабель следует закрепить в оттяжке.

Внимание!

Следует  помнить о  подключении  нулевой  цепи к  зажиму  на  распределительном  щитке,  обозна-

ченного символом     («заземление»). Электропроводка, питающая плиту, должна иметь выклю-

чатель защиты, позволяющий прервать подачу тока при возникновении аварийной ситуации. Рас-

стояние между рабочими контактами выключателя защиты должно составлять минимум 3 мм.

Способ  подключения,    отличающийся  от  показанного  на  схеме,  может  привести  к  поломке  пли-

ты.

МОНТАЖ
