Руководство по эксплуатации, установке и подключению
40
Подключение встраиваемой варочной панели к встраиваемой
зависимой духовке
Подключение может выполнять только уполномоченный
квалифицированный специалист.
ВНИМАНИЕ!
Перед каждым вмешательством всегда
отключайте аппарат от электросети!
•
Встраиваемая зависимая духовка может функционировать
только в комбинации со встраиваемой варочной панелью с
соответствующей системой подключения, определяемой
производителем.
•
Встраиваемая варочная панель подключается к аппарату с
помощью двух присоединительных контактов. Штепсели
находятся на проводах конфорок или нагревательных полей,
розетки прикреплены к рамке духовки, за панелью
переключателей.
•
Подключение выполняется без помощи инструментов –
следует только вставить штепсели в соответствующие
розетки.
•
После подключения включите все нагреватели примерно на
3 минуты, чтобы проверить их работу.
Внимание!
Присоединительные контакты выполнены таким образом, что
возможно только одно подключение. Будьте внимательны –
следите за подключением соответствующей пары контактов
(легким нажатием на штепсель его вставляют в розетку). Если
Вы ошибочно попытаетесь соединить несоответствующую пару
контактов, это будет физически невозможно. В таком случае
подключите штепсель в соседнюю розетку.

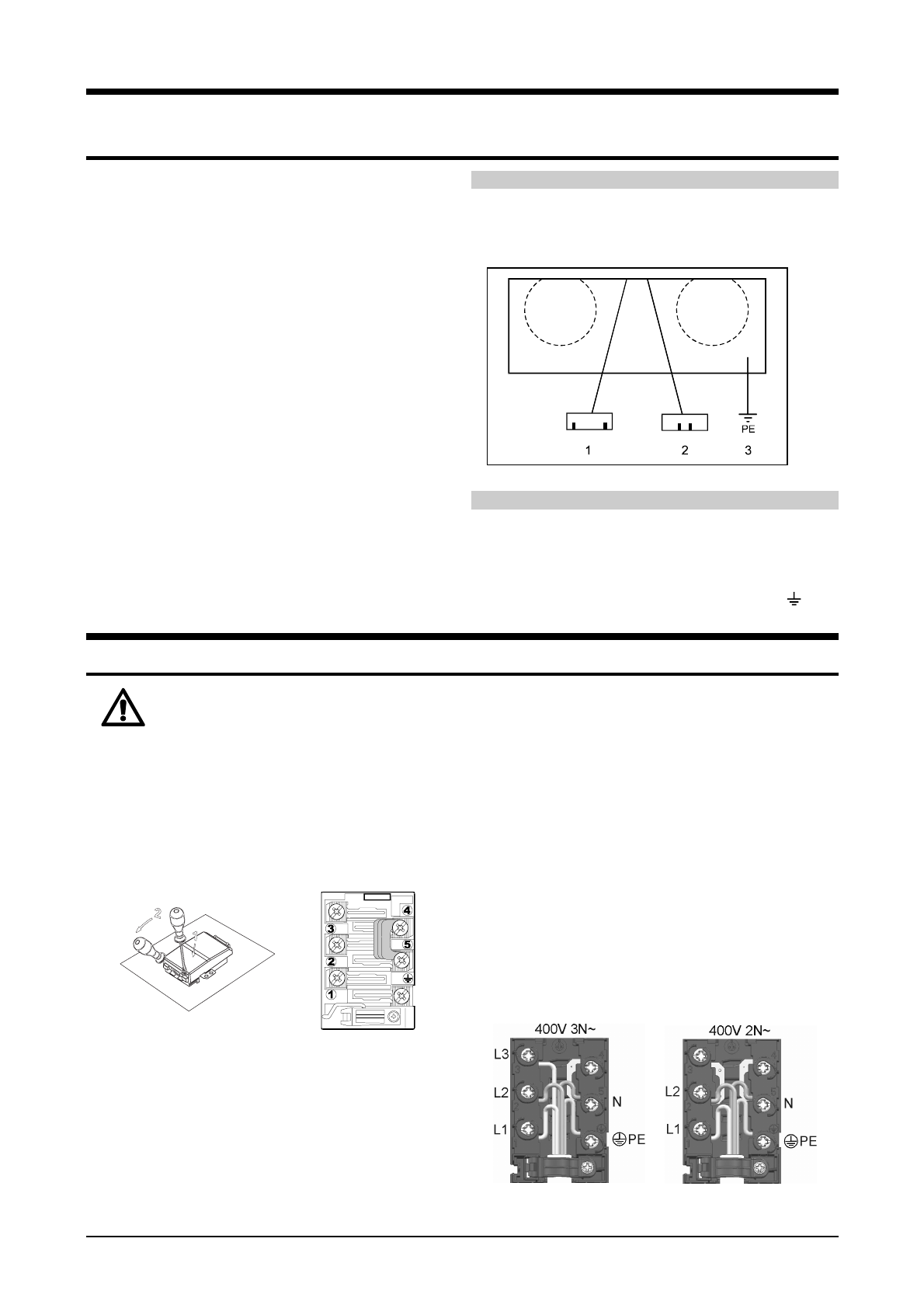

Встраиваемая варочная панель
1
– присоединительные штепсели
2
– присоединительные штепсели
3
- желто-зеленый кабель заземления с
кабельным штекером
Встраиваемая стеклокерамическая варочная панель
Заземление встраиваемой варочной панели
Заземление должно быть выполнено с помощью кольца
желто-зеленого провода заземления, которым
оборудована рабочая поверхность. Кабельный штекер
провода заземления закрепите с помощью зубчатой
прокладки и гайки к зажиму заземления рамки духовки.
Зажим заземления обозначен значком заземления .
Подключение к электросети
Откройте с помощью отвертки крышку клеммной
колодки, как это показано на картинке крышки.
Подключение к электросети может
производить только сервисный центр или
квалифицированный специалист-электрик!
Вследствие неправильного подключения детали
аппарата могут повредиться, в этом случае вы теряете
право на обслуживание по гарантии!
Присоединительное напряжение в сети (230 В на N), куда
подключается аппарат, специалист должен проверить с
помощью измерительного прибора!
Перемычки должны быть установлены в соответствии
с подключением к электросети!
•
Перед подключением необходимо проверить, совпадает
ли напряжение, указанное в табличке данных, с
фактическим напряжением в сети.
•
Длина присоединительного кабеля должна составлять
не менее 1,5 м, чтобы аппарат можно было без труда
подключить, прежде чем вы придвинете его к стене.
•
Провод заземления должен быть длиннее других
проводов, чтобы в случае обрыва кабеля он
отсоединялся позднее, чем провода под напряжением.
Порядок подключения
•
На задней стенке аппарата откройте крышку клеммной
колодки, для чего отверткой подденьте защелки, как
показано на крыше колодки.
•
Присоединительный кабель обязательно проложите
через зажим, предотвращающий избыточное натяжение
кабеля. Если зажим не установлен, расположите его так,
чтобы одним краем он накладывался на корпус
клеммной колодки.
•
Подсоединение производится согласно
одной
из
приведенных на иллюстрации схем. В зависимости от
напряжения в сети переключите перемычки
соответствующим образом.
•
Винты кабельного зажима крепко затяните и закройте
крышку колодки.
ПРИМЕЧАНИЕ!
В некоторых типах клеммных колодок
перемычки установлены между клеммами 4 и 5, на других
вложены в отдельный карман, расположенный на колодке.
Винты клемм на данных колодках уже откручены. При
закручивании винтов слышен слабый щелчок: это
означает, что винт необходимо крепко затянуть.
