Руководство по эксплуатации, установке и подключению
38
Монтаж встраиваемой варочной панели (без рамки)
Важные предупреждения
•
Встраивать аппарат в элемент кухонной мебели и
подключать аппарат к электросети может только
квалифицированный специалист!
•
Панели и покрытия кухонной мебели из искусственных
материалов или фанеры должны быть обработаны
термостойкими клеями (100
°
C), в противном случае они
могут деформироваться либо изменить цвет под
влиянием высоких температур.
•
Варочную панель можно встраивать в рабочую
поверхность над кухонным элементом шириной 600 мм и
более.
•
Встраиваемая варочная панель должна быть после
завершения монтажа установлена таким образом, чтобы
к передним двум крепежным элементам был обеспечен
доступ снизу.
•
У нижнего элемента кухонной мебели не должно быть
ящика. Если в кухонном элемента имеется
горизонтальная встроенная перегородка, она должна
находиться на расстоянии 15 см от нижней поверхности
варочной панели. Пространство между перегородкой и
варочной панелью должно быть пустым, туда нельзя
класть никаких предметов.
•
Подвесные элементы кухонного гарнитура над варочной
панелью должны находиться на такой высоте, чтобы не
мешать работе с плитой.
•
Расстояние между конфорками и вытяжкой должно быть
не менее расстояния, указанного в инструкции по
монтажу вытяжки. Минимальное расстояние должно
составлять 650 мм.
•
Минимальное расстояние между краем аппарата и
соседним высоким элементом кухонной мебели должно
составлять 40 мм.
•
Использование окантовочной планки из массива дерева
на варочных поверхностях допускается при условии, что
минимальное расстояние будет соответствовать
значению, указанному на схемах монтажа.
•
Минимальное расстояние между встраиваемой варочной
панелью и задней стенкой обозначено на схеме монтажа
аппарата.
•
Встраиваемую варочную панель можно монтировать в
рабочие поверхности
толщиной от 30 до 50 мм.

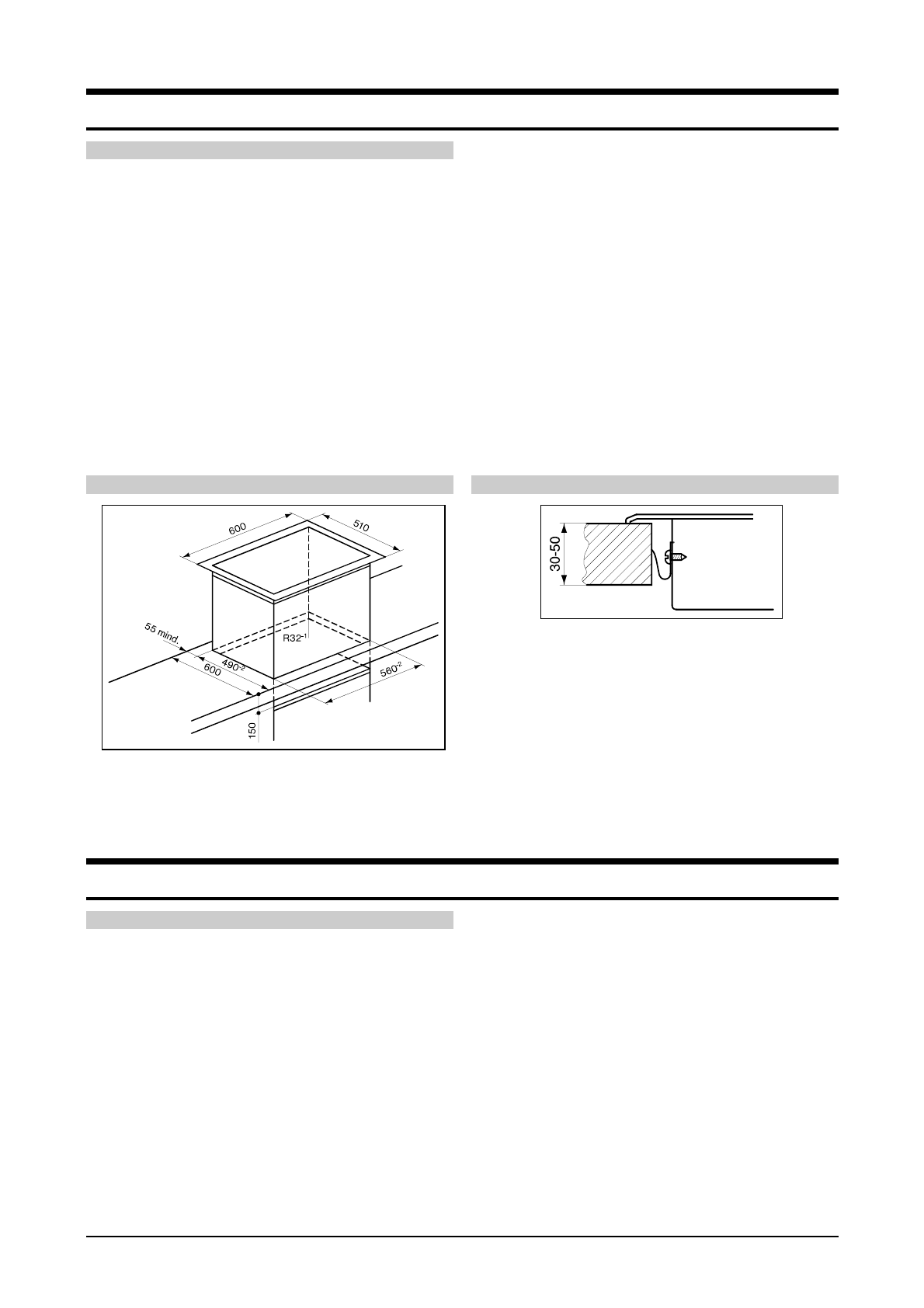

Размеры проема для монтажа
Монтаж
•
Рабочая поверхность должна быть установлена
абсолютно ровно.
•
Монтажные поверхности следует соответствующим
образом защитить.
•
Прилагаемые крепежные элементы (4 или 6 – в
зависимости от модели) с прилагаемыми винтами (4 или
6 – в зависимости от модели) следует вставить в
переднюю и заднюю стенки аппарата в уже
подготовленные отверстия и проем.
•
Подключите варочную панель к электросети (см.
инструкцию по подключению варочной панели к
электросети).
•
Вставьте варочную панель в монтажный проем и мощно
прижмите сверху к рабочей поверхности.
Подключение к электросети
Важные предупреждения
•
Подключение может выполнять только уполномоченный
квалифицированный специалист. Защита
электропроводки должна строго соответствовать
действующим предписаниям.
•
Проверьте перед подключением, соответствует ли
напряжение, указанное в табличке данных аппарата,
напряжению в сети.
•
Табличка данных встраиваемой духовки с основными
данными находится на краю духовки и видна после
открытия дверцы аппарата.
•
Табличка данных встраиваемой варочной панели
прикреплена на нижней стороне панели.
•
Аппарат подключается на 3N AC 400 В с нулевым
проводом, а также на переменный ток AC 230 В. Схема
подключения находится на задней стенке аппарата.
•
В электрической проводке предусмотрено устройство,
которое на всех полюсах отделяет аппарат от сети, и в
котором в открытом положении расстояние между
контактами составляет не менее 3 мм. Для этого
подходят LS-переключатели и/или предохранители, FI
переключатели.
•
Подключение следует выбирать в зависимости от тока
установки и предохранителей. Присоединительный
кабель должен быть проведен через разгрузочное
устройство, которое защищает кабель от извлечения.
•
Присоединительные зажимы доступны после снятия
крышки задней защитной стенки.
•
Аппарат должен быть встроен таким образом, чтобы
рамки аппарата опирались на боковые стенки кухонного
элемента.
•
С одной стороны аппарата может находиться высокий
элемент кухонного гарнитура, который должен быть
выше аппарата. С другой стороны можно установить
элемент мебели одинаковой с аппаратом высоты.
•
Токопроводящие и изолированные части должны быть
после монтажа защищены от возможных прикосновений!
•
Расстояние между встраиваемой панелью и кухонной
вытяжкой должна быть не меньше того расстояния,
которое указано в инструкции по монтажу вытяжки.
