Инструкция по монтажу и подключению
Техника безопасности при монтаже
•
Монтаж может производить только квалифицированный
специалист!
•
В электрической проводке предусмотрено устройство,
которое на всех полюсах отделяет аппарат от сети, и в
котором в открытом положении расстояние между
контактами составляет не менее 3 мм. Для этого
подходят LS-переключатели и/или предохранители.
•
Для подключения аппарата Вы можете использовать
резиновые соединительные кабели (тип HO5RR-F с
зелено-желтым защитным проводом), ПВХ
изолированные (тип HO5VV-F с зелено-желтым
защитным проводом) или другие кабели подобного либо
лучшего качества.
•
Расстояние между варочной поверхностью и вытяжкой
должно быть не менее того расстояния, которое указано
в инструкции по монтажу вытяжки.
•
Фанера, клей или пластмассовые панели мебели, рядом
с которой находится аппарат, должны быть
термостойкими (>75°C), в противном случае они могут
деформироваться.
•
Присоединительный кабель должен быть проложен
таким образом, чтобы он не прикасался к задней стенке
аппарата во время работы аппарата, т.к. задняя стенка
сильно нагревается.
•
Уберите за пределы досягаемости детей все
упаковочные материалы (пластмассовая пленка,
пенопласт, гвозди…), т. к. упаковочный материал
представляет собой опасность для детей. Мелкие части
ребенок может проглотить, а пленка может вызвать
удушье у ребенка.
Монтаж встраиваемой варочной панели (с рамкой)
•
Встраивать аппарат в элемент кухонной мебели и
подключать аппарат к электросети может только
квалифицированный специалист!
•
Панели и покрытия кухонной мебели из искусственных
материалов или фанеры должны быть обработаны
термостойкими клеями (100
°
C), в противном случае они
могут деформироваться либо изменить цвет под влиянием
высоких температур.
•
Использование планок из массива дерева на рабочих
поверхностях допускается, при условии, чтобы оставалось
минимальное расстояние в соответствии с указанным на
монтажных схемах значением.
•
Сделайте проем на верхней плоскости кухонного элемента,
в который Вы будете встраивать стеклокерамическую
варочную панель.
•
Встраивайте варочную панель точно над встраиваемой
духовкой таким образом, чтобы сделать невозможным
доступ к частям, находящимся под напряжением.
•
Минимальное расстояние между встраиваемой варочной
панелью и задней стенкой кухни обозначено на монтажной
схеме.
•
Встраиваемую варочную панель можно монтировать в
рабочие поверхности толщиной от 30 до 40 мм.
•
Пространство под варочной панелью должно быть со всех
сторон прочно закрытым, таким образом, чтобы после
монтажа не было доступа к нижней стороне варочной
панели.

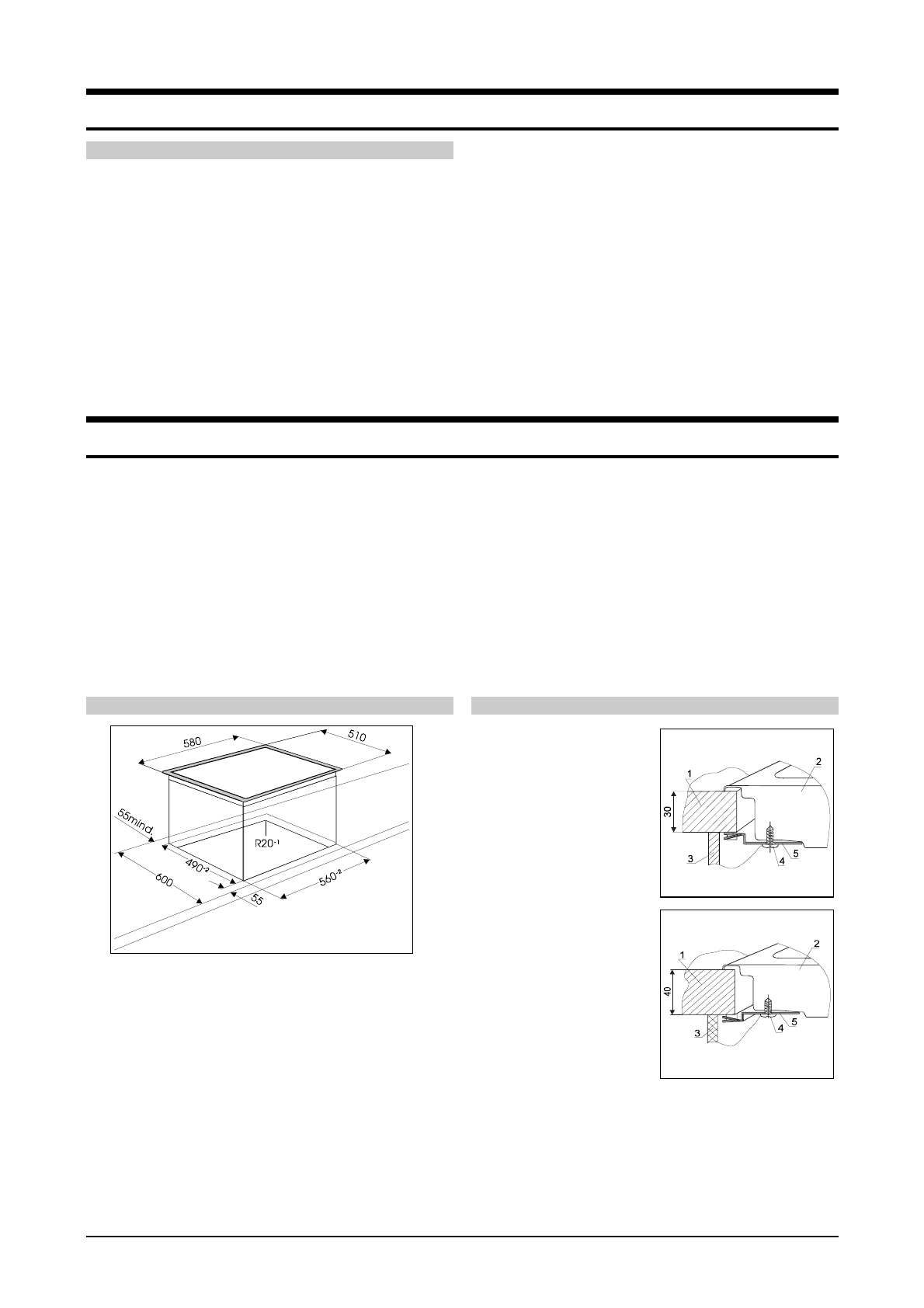

Размеры монтажного проема для варочной панели
•
Рабочая поверхность должна быть абсолютно ровной.
•
Проем в рабочей поверхности должен быть выполнен
точно над соответствующей встраиваемой духовкой. При
этом принимайте во внимание обозначения, данные на
схеме монтажа (рисунок 1).
•
Соответствующим образом защитите монтажные
поверхности.
•
Встраиваемую варочную панель следует вставить в
вырезанный проем таким образом, чтобы подключения
конфорок (зон нагрева) с коннекторами были спереди.
•
Сверху мощно прижмите встраиваемую панель к
рабочей поверхности и снизу прикрепите их друг к другу
с помощью четырех (4) винтов. При этом следите за
положением скобы для крепления встраиваемой
варочной панели: оно может различаться в зависимости
от толщины (30 или 40 мм) рабочей поверхности (см.
рисунки 2 и 2а).
Монтаж
1
Рабочая
поверхность
2
Встраиваемая
панель
3
Элемент мебели
4
Винт
5
Крепежная скоба
2
2a
1
