8

1 — ручка переключателя мощности левой электроконфорки; 2 — ручка
термостата; 3 — сигнальная лампа включения электроконфорок; 4 — сигнальная
лампа включения электрошкафа жарочного; 5 — ручка переключателя мощнос-
ти электронагревателей электрошкафа жарочного; 6 — ручка переключателя
мощности правой электроконфорки.

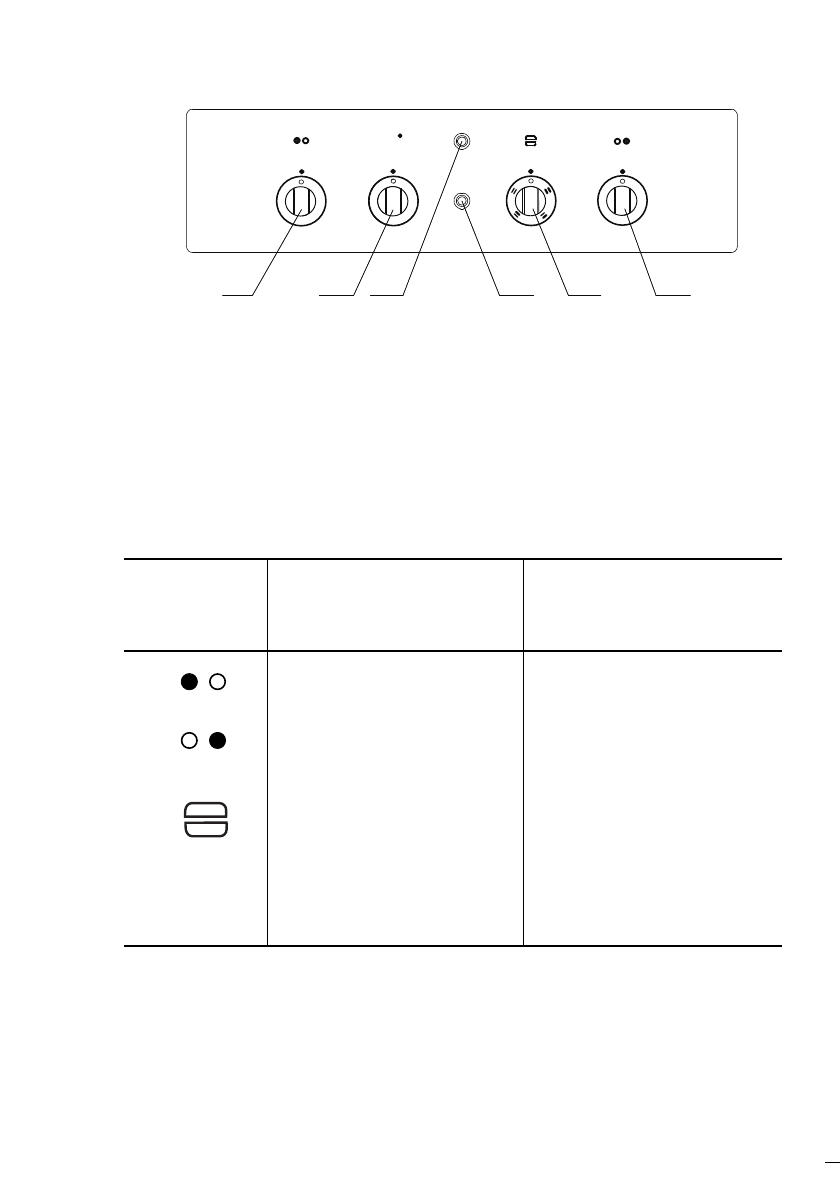

Рисунок 2 — Панель блока управления

5.4.1 Ручки переключателя мощности электроконфорок  и электрошка-

фа жарочного имеют круговое вращение.

5.4.2 Ручка термостата имеет вращение по часовой стрелке.
5.5 Принадлежность органов управления и смысловое значение симво-

лов на панели управления указаны в таблице 3.
Таблица 3

2

5

0
2

0

0

15

0

1 0

0

5

0

1

3

30

0

2

4

1

2

3

4

5

6

С

1

3

2

4

Условные

обозначения

символов на па-

нели управления

Смысловое значение символов

Включение электроконфорки

Включение электроконфорки

Включение электрошкафа
жарочного

Включение   термостата и
установка температурного
режима

Принадлежность к органу

управления

Переключатель мощности
нагрева электроконфорки
левой
Переключатель мощности
нагрева электроконфорки
правой
Переключатель мощности и
выбор режима работы
электронагревателей элект-
рошкафа жарочного
Термостат

о

C
