32

6101.00.0.000 РЭ [98]

Рис.22

Рис.21

Рис.20

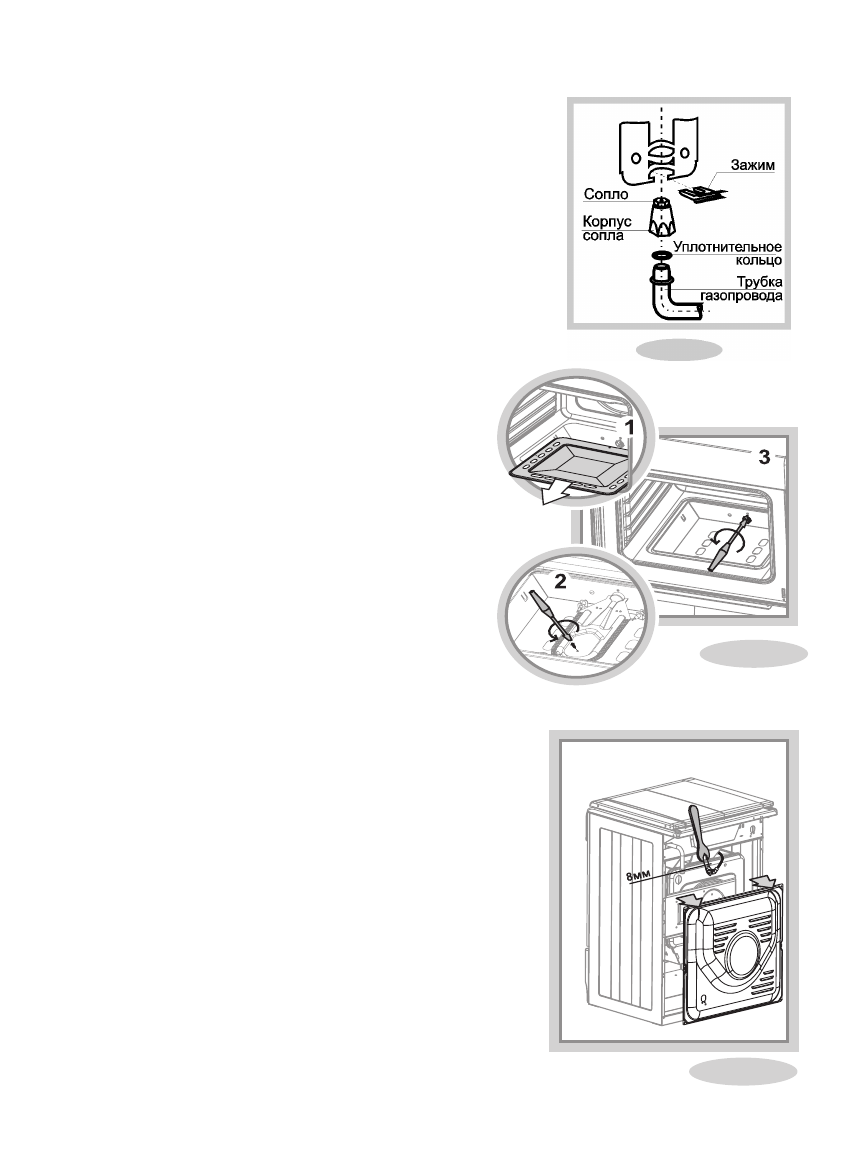

Замена сопла горелки стола

Для замены сопла в горелке “GEFEST 4” (рис.20):

-

Снять решетку и горелки.

-

Отвернуть крепежные винты и поднять стол.

-

Сжать и достать зажим, затем снять корпус сопла с трубы

газопровода.

-

Вывернуть сопло и заменить на новое.

-

Сборку произвести в обратной последо-вательности.

ВА Ж Н О !

У П Л О Т Н И Т Е Л Ь Н О Е   КОЛ Ь ЦО   П Р И   С БО Р К Е   С

ГАЗОПРОВОДОМ ДОЛЖНО НАХОДИТЬСЯ В КОРПУСЕ СОПЛА.

  Д л я   з а м е н ы   с о п л а   в   г о р е л к е   S A B A F,   S o m i P r e s s ,

GEFEST 5; 6; 6.1 необходимо:

-

снять решетку.

-

снять с горелки шляпку со сместителем.

-

т о р ц е в ы м   г а еч н ы м   к л ю ч о м   ( S = 7 м м   д л я

горелок

SABAF,  SomiPress;

S=8мм  для  горелок

GEFEST 5; 6; 6.1)

 выкрутить и заменить сопло.

-

сборку произвести в обратной

последовательности.

Замена сопла горелки духовки (рис.21)

-  снять дно духовки.

-  вывернуть винт крепления горелки.

-  снять горелку с корпуса.

-  торцевым гаечным ключом (S = 8 мм) выкрутить и

заменить сопло.

-  сборку произвести в обратной последовательности.

Замена сопла горелки гриль

Если возможен доступ к плите с обратной стороны:

-  при помощи ключа выкрутить и заменить сопло

(рис.22).

Если доступ затруднен, нужно:

-  вывернуть винт крепления жарочной горелки.

-  снять горелку с корпуса, чтобы обеспечить доступ к соплу.

-  торцевым  гаечным  ключом  (S  =  8  мм)  выкрутить  и

заменить сопло.

-  сборку произвести в обратной последовательности.

Регулировка винтов малого расхода (ВМР)

ТУПа и  кранов с безопасностью горелок

стола и духовки

При  переводе  плиты  на  другой  вид  газа    после  замены

сопел горелок необходимо отрегулировать ВМР. Для этого

необходимо зажечь горелку (для духовки c терморегулятором -

закрыть дверцу и прогреть духовку в течение 15...20 минут).

Перевести  ручку  крана  в  положение  «малое  пламя»,

снять  ручки,  воротники,  панель  и  отверткой,  вращая  ВМР,

добиться  минимального,  но  устойчивого  пламени  горелки

(длина пламени должна составлять 4…6 мм). Правильность

настройки проверяется быстрым поворотом ручки крана из

положения  «максимальное  пламя»  в  положение  «малое

пламя». Пламя при этом не должно гаснуть.

Замена винтов малого расхода (ВМР) в обычных

кранах горелок стола.

При переводе плиты на другой вид газа необходимо снять
