6140.00.0.000Д РЭ

23

Средства для повышения устойчивости плиты

ДЛЯ  ДОПОЛНИТЕЛЬНОЙ  БЕЗОПАСНОСТИ,  ЧТОБЫ  ПЛИТА  НЕ  ОПРО-

КИНУЛАСЬ, В КОМПЛЕКТ ВХОДЯТ ПРЕДОХРАНИТЕЛЬНЫЕ ДЕТАЛИ.

Порядок установки кронштейна

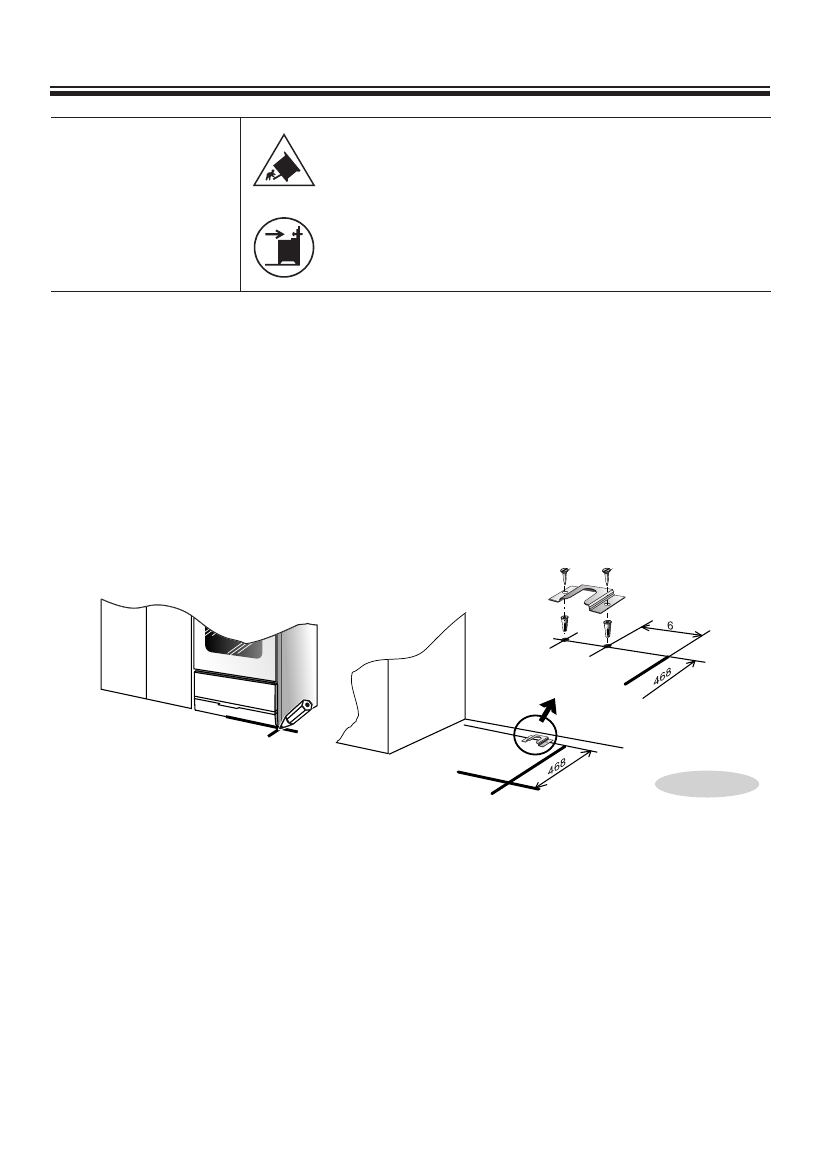

Размеры установки кронштейна.



  Закрутить до упора регулировочные ножки в нижние планки плиты.



  Установить плиту на рабочее место, проверив, не препятствуют ли открыванию

крышки окружающие предметы. Отметить на полу линию передней и боковой

стенок.



  Отставить  плиту  в  сторону  и  разметить  центр  крепежного  отверстия  в

соответствии с рисунком 13.

Рис. 13



  П р и с та в и т ь   к р о н ш те й н   и   от м ет и т ь   н а   п ол у   вто р о е   к р е п еж н о е

отверстие.



Если  пол  деревянный,  просверлить  отверстия  диаметром  3  мм.  В

остальных  случаях  просверлить  отверстия  диаметром  8  мм,  вставить

дюбели.



Закрепить кронштейн шурупами.



Поставить  плиту  на  место,  задвинув  ее  до  зацепления  кронштейна  с

ножкой плиты.



    В ы с т а в и т ь   п л и т у   р е г ул и р о в оч н ы м и   н о ж к а м и   п о   у р о в н ю   ( п р и

необходимости).



  Кронштейн может быть установлен как с правой, так и с левой стороны

плиты.

В приборе

используются

символы:

- осторожно, возможность опрокидывания

- устройства, предотвращающие опрокидывание
