Руководство по эксплуатации КM341 00 000-01 РЭ

30

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

26.1. Проведение замены сопла при ремонте, а также при переводе на другой тип

газа (рис.18)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все

краны плиты;

2.

 Отключить плиту от электрической сети;

3.

  Снять  решетки  стола,  крышки  горелок  с  рас-

секателями;

4.

  Заменить  сопла  на  столе  с  помощью  ключа  с

торцевой головкой S=7, момент затяжки не более

3 Н·м (0,3 кг·м);

После установки сопла его стык проверить обмы-

ливанием на герметичность, при этом необходимо

следить,  чтобы  сопла  были  установлены  в  соот-

ветствии с таблицей 1.

26.2. Проведение замены винтов малого пламени (ВМП) в кранах горелок стола

(рис. 19):

Для того, чтобы заменить винт малого пламени, необходимо:

- снять решетки стола, крышки горелок с рассекателями, вывинтить винты крепления

корпусов горелок

,

снять верхнюю панель;

- снять ручки управления, воротники, панель управления;

- отвинтить ВМП и заменить их в соответствии с таблицей 1;

- сборка производится в обратном порядке, при этом необходимо

обеспечивать  соответствующие  моменты  затяжки  крепежных

элементов  и  соответствие  винта  малого  пламени  виду  газа,

применяемого при эксплуатации плиты.

■  Винт  малого  пламени  (ВМП)  устанавливается  с  моментом

Мкр=4 Н·м.(0,4 кг·м). Перед установкой винта его необходимо

смазать маслом И-20А ГОСТ 20799-88. Тип винта определяется видом газа (природный

или сжиженный) по табл.1.

■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом

необходимо следить, чтобы ВМП были установлены в соответствии с таблицей 1.

26.3. Настройка регулируемых ВМП горелок стола.

■  При  переводе  плит  с  природного  на  сжиженный  газ  и  с  одного  давления  на  другое

для плит, оснащённых кранами c регулируемым ВМП, после замены сопла необходи-

мо  отрегулировать  ВМП.  Регулирование  расхода  газа  производится  поворотом  ВМП,

без его замены, до обеспечения устойчивого горения пламени горелки, при переводе

крана  в  положение  «малое  пламя»,  при  этом  все  другие  горелки  должны  работать  в

положении «большое пламя».

■ Для кранов, у которых ВМП находится в штоке крана, регулировка осуществляется

узкой отверткой через отверстие в штоке.

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

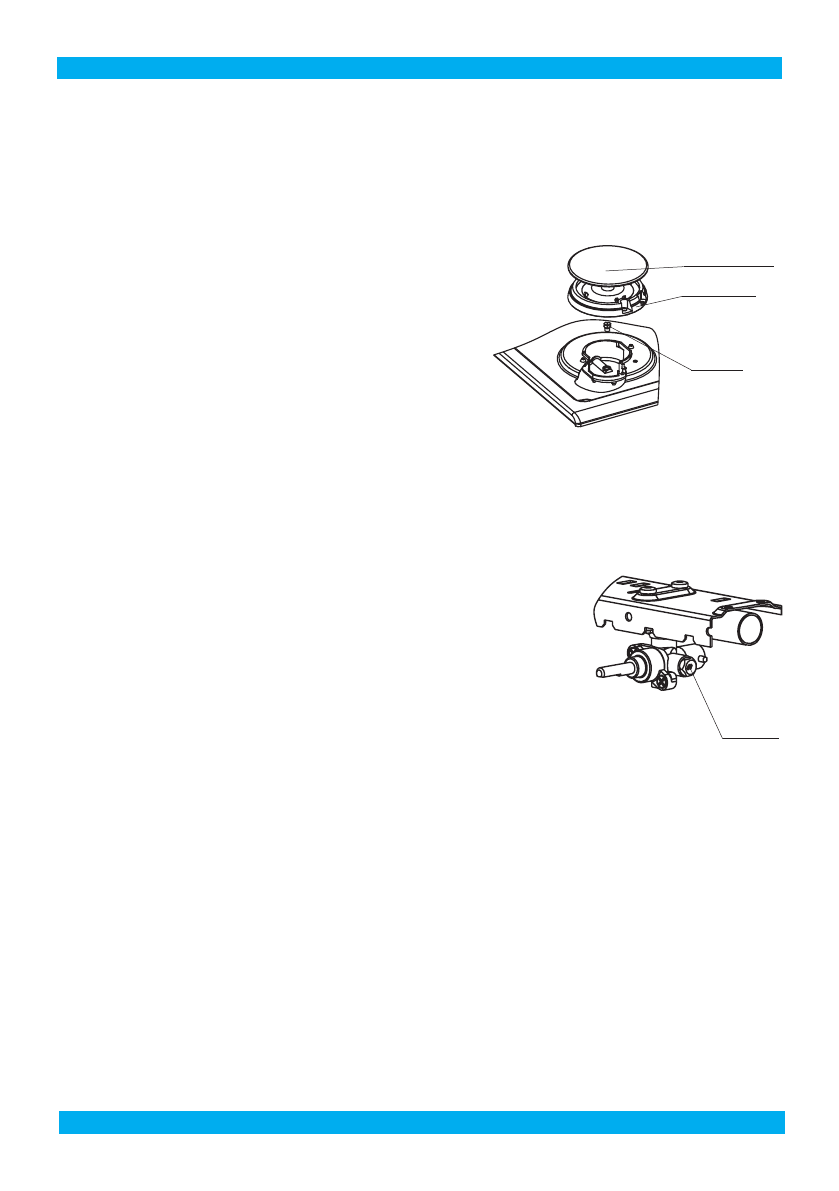

рис. 18

Сопло

Крышка горелки

Замена сопла

горелок стола

Рассекатель

 горелки

рис. 19

ВМП
