 Українська |

163

Bosch Power Tools

1 609 92A 0JA | (22.6.15)

завдяки схемі захисту вимикається. Робочий інструмент
більше не рухається.



Після автоматичного вимикання електроприладу
більше не натискуйте на вимикач.

Це може пош-

кодити акумуляторну батарею.

Виймання акумулятора

В акумуляторі

11

 передбачені два ступені блокування,

покликані запобігти випадінню акумулятора при
ненавмисному натисканні на кнопку розблокування
акумулятора

18

. Встромлений в електроприлад

акумулятор тримається у положенні завдяки пружині.

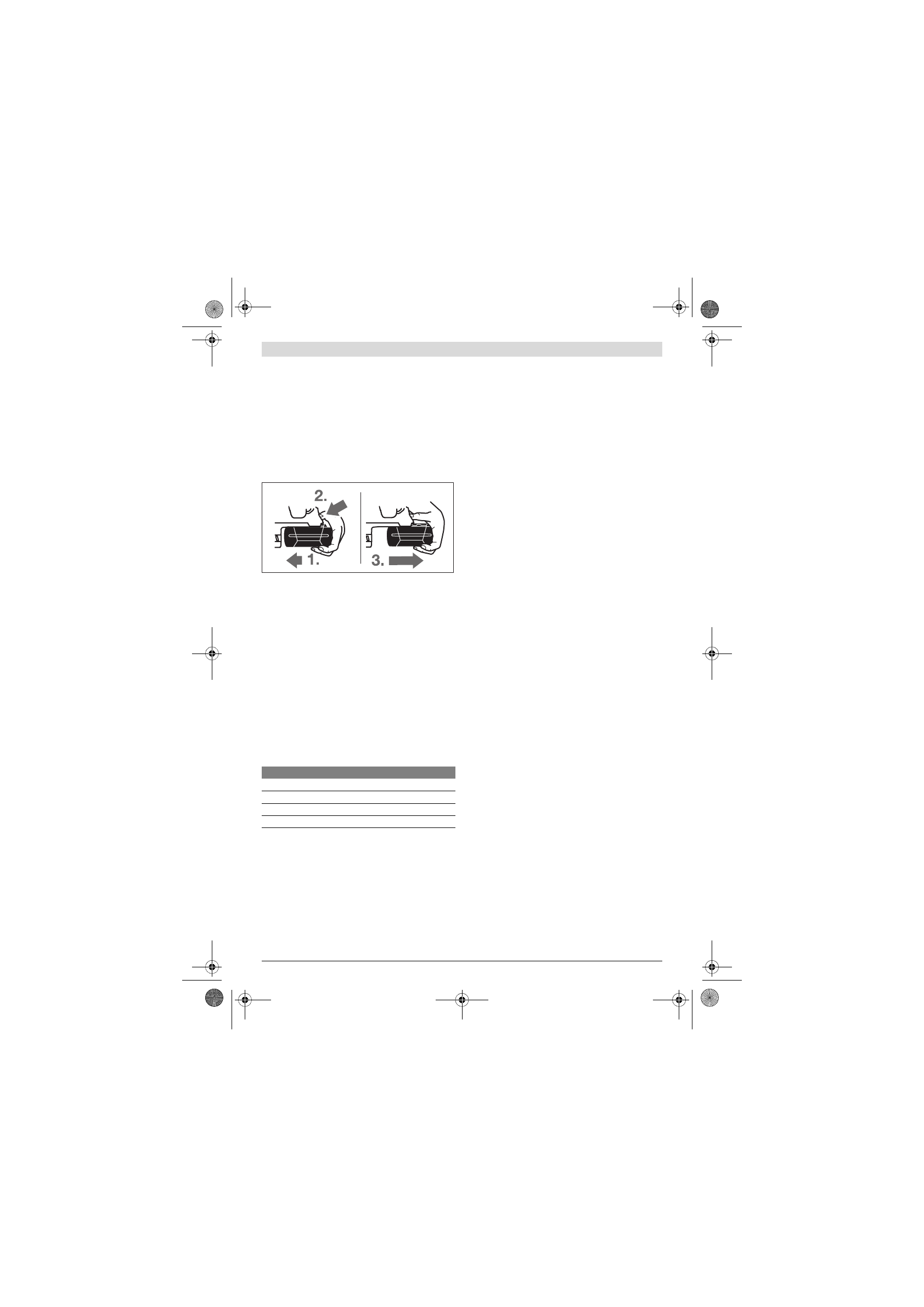

Щоб вийняти акумуляторну батарею

11

:

– Притисніть  акумуляторну батарею до ніжки

електроприладу (1.) і одночасно натисніть на кнопку
розблокування

18

 (2.).

– Витягніть акумуляторну батарею з електроприладу

настільки, щоб з’явилася червона смужка (3.).

– Ще раз натисніть на кнопку розблокування

18

 і

повністю витягніть акумулятор.

Індикатор зарядженості акумуляторної батареї

Три зелені світлодіоди індикатора зарядженості акумуля-
торної батареї

20

 показують ступінь зарядженості акуму-

лятора

11

. З міркувань техніки безпеки опитувати стан

зарядженості акумулятора можна лише при зупиненому
електроприладі.

– Натисніть на кнопку

21

, щоб перевірити ступінь заря-

дженості (можливо також коли акумулятор вийнятий).
Прибл. через 5 секунд індикатор зарядженості
акумуляторної батареї гасне самостійно.

Якщо після натискання на кнопку

21

 ні один світлодіод не

загоряється, акумулятор вийшов з ладу і його треба
поміняти.

Під час заряджання швидко загоряються один за одним і
потім гаснуть три зелені світлодіоди. Акумуляторна
батарея повністю заряджена, якщо безперервно світяться
три зелені світлодіоди. Прибл. через 5 хвилин після того,
як акумуляторна батарея буде повністю заряджена, три
зелені світлодіоди знову гаснуть.

Додаткова рукоятка



Користуйтеся приладом лише з додатковою
рукояткою 16.

Повертання додаткової  рукоятки  (див. мал. B)

Додаткову рукоятку

16

 можна повертати в будь-яке

положення, що забезпечує зручну роботу без втомлення
рук.

– Поверніть ручку додаткової рукоятки

16

 проти стрілки

годинника і встановіть додаткову рукоятку

16

 в

необхідне положення. Після цього знову туго затягніть
ручку додаткової рукоятки

16

 повертанням за стрілкою

годинника.

Слідкуйте за тим, щоб затискний поясок додаткової
рукоятки знаходився в передбаченому для цього пазі на
корпусі.

Вибір свердлильного патрона і робочих
інструментів

Для перфорації і довбання Вам потрібні робочі
інструменти з SDS-plus, які можна встромити в
свердлильний патрон з SDS-plus.

Для свердлення без удару в деревині, металі, кераміці і
пластмасі, а також закручування гвинтів
використовуються робочі інструменти без SDS-plus
(напр., свердла з циліндричним хвостовиком). Для таких
робочих інструментів потрібний швидкозатискний
свердлильний патрон або зубчаcтий свердлильний
патрон.

Встановлення/знімання зубчастого
свердлильного патрона (GBH 36 V-LI Plus)

Щоб працювати з робочими інструментами без SDS-plus
(напр., із свердлом з циліндричним хвостовиком), треба
монтувати придатний свердлильний патрон (зубчастий
або швидкозатискний свердлильний патрон, приладдя).

Монтаж зубчастого свердлильного патрона
(див. мал. C)

– Закрутіть хвостовик з SDS-plus

24

 в зубчастий

свердлильний патрон

23

. Зафіксуйте зубчастий

свердлильний патрон

23

 за допомогою фіксуючого

гвинта

22

.

Зважайте на те, що фіксуючий гвинт має

ліву різь.

Встромляння зубчастого свердлильного патрона
(див. мал. C)

– Прочистіть кінчик хвостовика і трохи змастіть його.
– Повертаючи, встроміть зубчастий свердлильний

патрон хвостовиком в затискач, щоб він увійшов у
зачеплення.

– Перевірте фіксацію, потягнувши за зубчастий

свердлильний патрон.

Виймання зубчастого свердлильного патрона

– Потягніть фіксуючу втулку

5

 назад і зніміть зубчастий

свердлильний патрон

23

.

Світлодіоди

Ємність

Свічення 3-х зелених

≥

2/3

Свічення 2-х зелених

≥

1/3

Свічення 1-го зеленого

< 1/3

Мигання 1-го зеленого

резерв
