 Svenska |

67

Bosch Power Tools

1 609 92A 220 | (28.4.16)

Användning av insatsverktyg utan SDS-plus
(GBH 2-26 DFR) (se bild H)
Anvisning:

Verktyg utan SDS-plus får inte användas för slag-

borrning eller mejsling! Verktyg utan SDS-plus och dess borr-
chuck skadas vid slagborrning och mejsling.

– Sätt in snabbväxelborrchucken

1

.

– Håll fast snabbväxelborrchuckens hållring

23

. Öppna verk-

tygsfästet genom att vrida främre hylsan

22

 tills verktyget

kan sättas in. Håll fast hållringen

23

 och vrid den främre

hylsan

22

 kraftigt i pilriktningen tills tydliga klickande ljud

hörs.

– Kontrollera låsningen genom att dra i verktyget.

Anvisning:

Om verktygsfästet har öppnats fullständigt mot

stopp, kan det hända att friktionsljud uppstår och att verk-
tygsfästet inte stängs ordentligt.
Vrid i detta fall den främre hylsan

22

 ett varv motsatt pilrikt-

ningen. Därefter kan verktygsfästet stängas.

– Vrid slag-/vridstoppsomkopplaren

11

 till läget ”Borra”.

Så här tas insatsverktyget utan SDS-plus bort
(GBH 2-26 DFR) (se bild I)

– Håll fast snabbväxelborrchuckens hållring

23

. Öppna verk-

tygsfästet genom att vrida främre hylsan

22

 i pilriktningen

tills verktyget kan tas bort.

Dammutsugning med Sugfix (tillbehör)



Dammet från material som t. ex. blyhaltig målning, vissa
träslag, mineraler och metall kan vara hälsovådligt. Berö-
ring eller inandning av dammet kan orsaka allergiska reak-
tioner och/eller andningsbesvär hos användaren eller per-
soner som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, spe-
ciellt då i förbindelse med tillsatsämnen för träbehandling
(kromat, träkonserveringsmedel). Endast yrkesmän får
bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämplig dammut-

sugning.

– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbe-
tat material.



Undvik dammanhopning på arbetsplatsen.

Damm kan

lätt självantändas.

Montering av Sugfix (se bild J)

För utsugning av damm krävs en Sugfix (tillbehör). Vid borr-
ning fjädrar Sugfix så att dess huvud alltid hålls nära underla-
get.

– Tryck  ned  knappen  för  inställning av djupanslaget

12

 och

ta bort djupanslaget

13

. Tryck på nytt ned knappen

12

 och

skjut framifrån in Saugfix i stödhandtaget

14

.

– Anslut en utsugningsslang (diameter 19 mm, tillbehör) till

Sugfixens utsugningsöppning

24

.

Dammsugaren måste vara lämplig för det material som ska
bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande
eller torrt damm en specialdammsugare.

Ställ in borrdjupet på Sugfix (se bild K)

Önskat borrdjup

X

 kan ställas in även när Sugfixen är monte-

rad.

– Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfäs-

tet SDS-plus

3

. SDS-plus-verktygets rörlighet kan i annat

fall leda till fel inställning av borrdjupet.

– Lossa vingskruven

28

 på Sugfix.

– Lägg stadigt an avstängt elverktyg mot ytan som ska bor-

ras. SDS-plus insatsverktyget måste härvid beröra ytan.

– Förskjut  styrröret

29

 på Sugfixen i dess hållare så att Sug-

fix-huvudet ligger an mot ytan som ska borras. Skjut inte
upp styrröret

29

 på teleskopröret

27

 mer än vad som

behövs, så att möjligast stor del av skalan på teleskopröret

27

 förblir synlig.

– Dra åter fast vingskruven

28

. Lossa klämskruven

25

 på

Sugfixens djupanslag.

– Förskjut djupanslaget

26

 på teleskopröret

27

 så att det på

bilden visade avståndet

X

 motsvarar önskat borrdjup.

– Dra  fast  klämskruven

25

 i detta läge.

Drift

Driftstart



Beakta nätspänningen! Kontrollera att strömkällans
spänning överensstämmer med uppgifterna på elverk-
tygets typskylt. Elverktyg märkta med 230 V kan även
anslutas till 220 V.

Inställning av driftsätt

GBH 2-26 E/RE:

Välj med omkopplaren ”Borrning/slagborrning”

16

 önskat

driftsätt för elverktyget.

– Tryck för växling av driftsätt upplåsningsknappen

15

 och

vrid omkopplaren ”Borrning/slagborrning”

16

 till önskat

läge tills den hörbart snäpper fast.

GBH 2-26 DE/DRE/DFR:

Välj med slag-/vridstoppsomkopplaren

11

 önskat driftsätt för

elverktyget.

– Tryck för växling av driftsätt upplåsningsknappen

10

 och

vrid slag-/vridstoppsomkopplaren

11

 till önskat läge tills

den hörbart snäpper fast.

Anvisning:

Ändring av driftsätt får endast ske på frånkopplat

elverktyg! I annat fall kan elverktyget skadas.

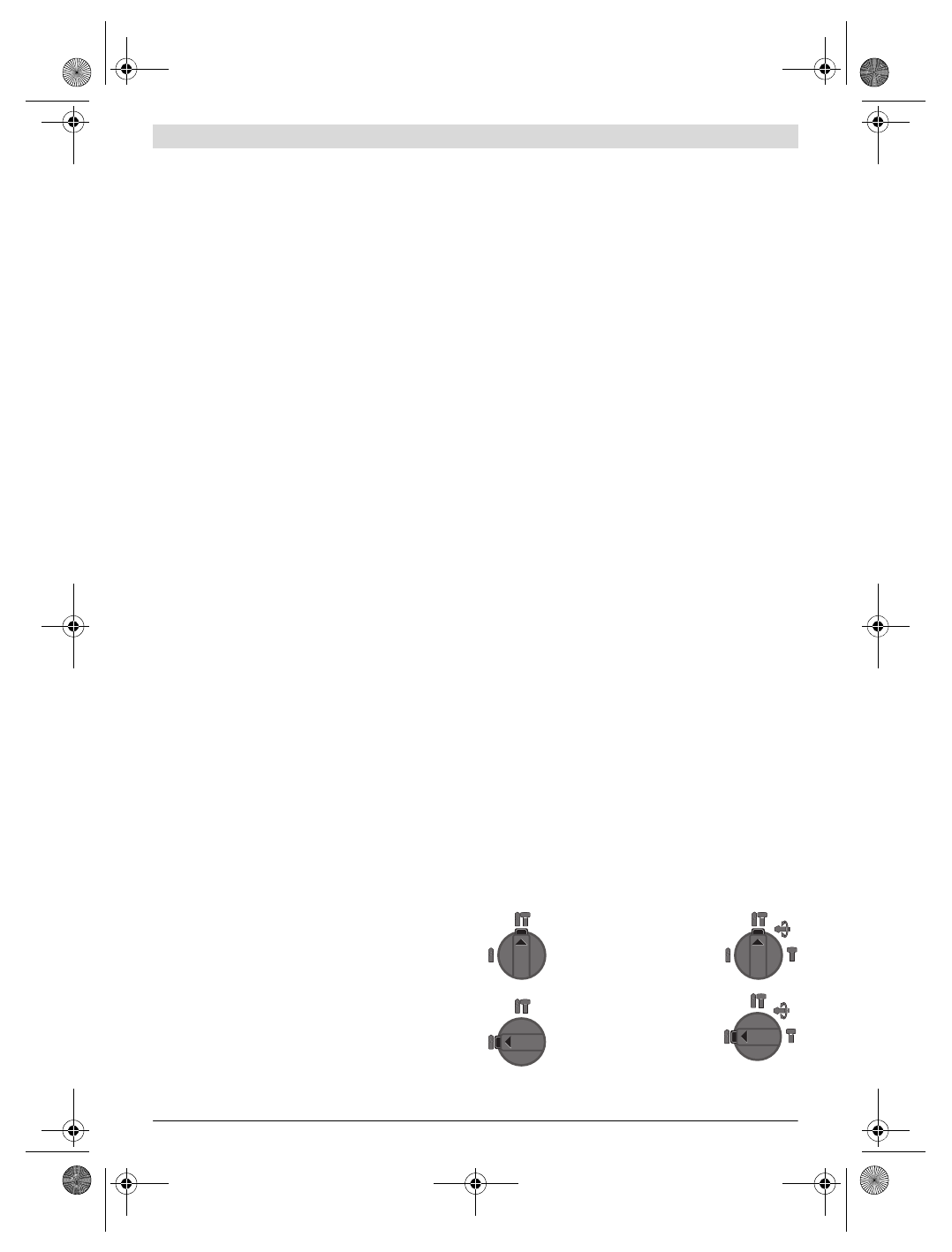

GBH 2-26 E/RE

GBH 2-26 DE/

DRE/DFR

Läge för

Slagborrning

 i betong

eller sten

Läge för

Borrning

 utan slag i

trä, metall, keramik och plast
samt för skruvdragning
