– Nyomja  meg  a

12

 mélységi ütköző beállító gombot és ve-

gye ki a

13

 mélységi ütközőt. Nyomja meg még egyszer a

12

 gombot és helyezze be előlről a Saugfix-berendezést a

14

 pótfogantyúba.

– Csatlakoztasson egy elszívó tömlőt (19 mm átmérő, külön

tartozék) a Saugfix-berendezés

24

 elszívó nyílásához.

A porszívónak alkalmasnak kell lennie a megmunkálásra kerü-
lő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-
raz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.

A furatmélység beállítása felszerelt Saugfix-berendezés
esetén (lásd a „K” ábrát)

A kívánt

X

 furatmélységet felszerelt Saugfix-berendezés mel-

lett is be lehet állítani.

– Tolja be ütközésig az SDS-plus betétszerszámot a

3

 SDS-

plus szerszámbefogó egységbe. Ellenkező esetben az
SDS-plus szerszám mozoghat és ez hibás furatmélység be-
állításához vezethet.

– Oldja  ki  a

28

 szárnyascsavart a Saugfix berendezésen.

– Anélkül hogy bekapcsolná, nyomja rá erőteljesen az elekt-

romos kéziszerszámot a kifúrásra kerülő felületre. Az SDS-
plus betétszerszámnak fel kell ülnie a felületre.

– Tolja el annyira a tartójában a Saugfix-berendezés

29

 veze-

tőcsövét, hpgy a Saugfix-fej felfeküdjön a furásra kerülő fe-
lületre. Ne tolja el jobban a

29

 vezetőcsövet a

27

 teleszkó-

pos csövön, mint amennyire szükséges, hogy a

27

 telesz-

kópos cső skálájának minél nagyobb része látható marad-
jon.

– Húzza meg ismét szorosra a

28

 szárnyascsavart. Lazítsa ki

a Saugfix-berendezés mélységi ütközőjének

25

 szorítócsa-

varját.

– Tolja  el  úgy  a

26

 mélységi ütközőt a

27

 teleszkópos csö-

vön, hogy az ábrán látható

X

 távolság megfeleljen a kívánt

furatmélységnek.

– Húzza  meg  ebben  a  helyzetben szorosra a

25

 szorítócsa-

vart.

Üzemeltetés

Üzembe helyezés



Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie az elektromos kézi-
szerszám típustábláján található adatokkal. A 230 V-os
berendezéseket 220 V hálózati feszültségről is szabad
üzemeltetni.

Az üzemmód beállítása

GBH 2-26 E/RE:

A

16

 „Fúrás/Ütvefúrás” átkapcsolóval az elektromos kéziszer-

szám üzemmódját lehet kiválasztani.

– Az üzemmód átkapcsolásához nyomja be a

15

 reteszelés-

feloldó gombot és forgassa el a

16

 „Fúrás/Ütvefúrás” át-

kapcsolót a kívánt helyzetbe, amíg az ott hallhatóan bepat-
tan a helyére.

GBH 2-26 DE/DRE/DFR:

A

11

 Ütésleállítás/Forgásleállítás átkapcsolóval az elektro-

mos kéziszerszám üzemmódját lehet kiválasztani.

– Az üzemmód átkapcsolásához nyomja be a

10

 reteszelés-

feloldó gombot és forgassa el a

11

 Ütés-

leállítás/Forgásleállítás átkapcsolót a kívánt helyzetbe,
amíg az ott hallhatóan bepattan a helyére.

Megjegyzés:

Az üzemmódot csak kikapcsolt elektromos kézi-

szerszámon szabad átkapcsolni! Ellenkező esetben az elekt-
romos kéziszerszám megrongálódhat.

Forgásirány beállítása (GBH 2-26 RE/DRE/DFR)

A

7

 forgásirány-átkapcsoló az elektromos kéziszerszám forgá-

sirányának megváltoztatására szolgál. Ha a

9

 be-/kikapcsoló

be van nyomva, akkor a forgásirányt nem lehet átkapcsolni.

Jobbra forgás:

Forgassa el mindkét oldalon ütközésig az

 helyzetbe a

7

 forgásirány-átkapcsolót.

Balra forgás:

Forgassa el mindkét oldalon ütközésig az

 helyzetbe a

7

 forgásirány-átkapcsolót.

– A forgásirányt ütvefúráshoz, fúráshoz és véséshez mindig

jobbra kell beállítani.

Be- és kikapcsolás

– Az elektromos kéziszerszám

bekapcsolásához

 nyomja be

a

9

 be-/kikapcsolót.

– A bekapcsolt be-/kikapcsoló

reteszeléséhez

 tartsa azt be-

nyomva és nyomja meg ezen felül a

8

 reteszelő gombot.

– Az elektromos kéziszerszám

kikapcsolásához

 engedje el a

9

 be-/kikapcsolót. Ha a

9

 be-/kikapcsoló reteszelve van,

akkor azt először nyomja be, majd engedje el.

Az energia megtakarítására az elektromos kéziszerszémot
csak akkor kapcsolja be, ha használja.

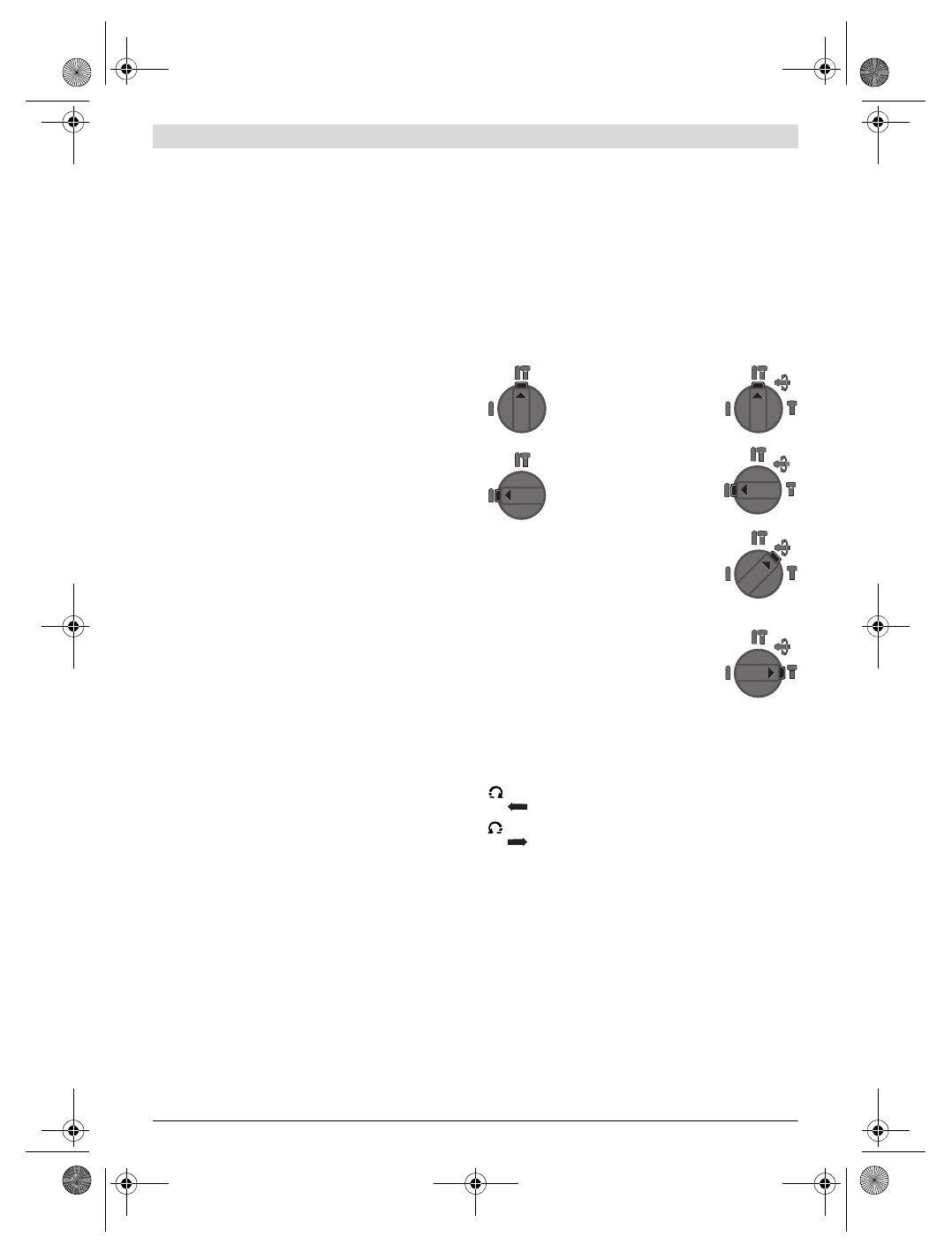

GBH 2-26 E/RE

GBH 2-26 DE/

DRE/DFR

Betonban vagy kőben végzett

Ütvefúrásra

 szolgáló helyzet

A fában, fémekben, kerámiában
és műanyagokban ütés nélkül
végzett

Fúráshoz

, valamint csa-

varozáshoz szükséges helyzet

Vario-Lock

 helyzet a véső

helyzetének beállítására

A

11

 Ütésleállítás/Forgás-

leállítás átkapcsoló ebben a
helyzetben nem áll be reteszelt
helyzetbe.

Vésésre

 szolgáló helyzet
