Hrvatski

1 619 929 787 • 4.5.07

Vađenje SDS-plus radnog alata (vidjeti sliku E)

Čahuru za zabravljivanje

3

 pomaknite prema natrag

i izvadite radni alat.

Umetanje radnih alata bez SDS-plus
Napomena:

Alate bez SDS-plus ne koristite za

bušenje čekićem ili rad sa dlijetom! Alati bez

SDS-plus i vaša stezna glava oštetit će se kod

bušenja čekićem i rada sa dlijetom.
Stavite steznu glavu sa zupčastim vijencem

13

(vidjeti

„

Zamjena stezne glave sa zupčastim

vijencem

“

, stranica 171).

Steznu glavu sa zupčastim vijencem

13

 otvorite

okretanjem, sve dok se ne može umetnuti alat.

Umetnite alat.
Utaknite ključ stezne glave u odgovarajuće otvore

stezne glave sa zupčastim vijencem

13

 i podjed-

nako stegnite alat.
Okrenite prekidač za zaustavljanje udaraca/rotacije

8

 u položaj

„

bušenje

“

.

Vađenje radnog alata bez SDS-plus

Okrenite čahuru stezne glave sa zupčastim vijen-

cem

13

 pomoću ključa stezne glave, u smjeru

suprotnom od kazaljke na satu, sve dok se radni

alat ne može izvaditi van.

Usisavanje prašine sa Saugfix (pribor)

Montaža Saugfix (vidjeti sliku F)

Za usisavanje prašine potreban je Saugfix (pribor).

Kod bušenja će Saugfix odskočiti natrag, tako da

će se glava Saugfix uvijek neposredno držati na

podlozi.
Pritisnite tipku za namještanje graničnika dubine

9

i uklonite graničnik dubine

10

. Ponovno pritisnite

tipku

9

 i umetnite Saugfix sa prednje strane u

dodatnu ručku

11

.

Priključite usisno crijevo (promjera 19 mm, pribor)

na usisni otvor

15

 Saugfixa.

Usisavač mora biti prikladan za obrađivani

materijal.
Kod usisavanja suhe prašine ili prašine koja je

posebno opasna za zdravlje, treba koristiti

specijalni usisavač.

Namještanje dubine bušenja na Saugfix

(vidjeti sliku H)

Željenu dubinu bušenja

X

 možete utvrditi i kod

montiranog Saugfix.
Uvucite SDS-plus radni alat do graničnika u stezač

alata SDS-plus

1

. Mogućnost pomicanja SDS-plus

alata mogla bi inače dovesti do pogrešnog

namještanja dubine bušenja.
Otpustite leptirasti vijak

19

 na Saugfix.

Stavite električni alat bez uključivanja čvrsto na

bušeno mjesto. SDS-plus radni alat mora se kod

toga osloniti na bušeno mjesto.
Pomaknite vodeću cijev

20

 Saugfix-a u njegovom

držaču, tako da Saugfix glava naliježe na bušenu

površinu. Vodeću cijev

20

 ne pomičite preko teles-

kopske cijevi

18

 dalje nego što je potrebno, tako da

na teleskopskoj cijevi

18

 ostane vidljiv po moguć-

nosti veliki dio skale.
Ponovno stegnite leptirasti vijak

19

. Otpustite

stezni vijak

16

 na graničniku dubine Saugfix.

Pomaknite graničnik dubine

17

 tako na

teleskopskoj cijevi

18

, da razmak

X

 prikazan na

slici odgovara vašoj željenoj dubini bušenja.
Stegnite stezni vijak

16

 u ovom položaju.

Rad

Puštanje u rad

¢

Pridržavajte se mrežnog napona! Napon

izvora struje mora se podudarati s podacima

na tipskoj pločici električnog alata. Električni

alati označeni s 230 V mogu raditi i na 220 V.

Namještanje vrste rada

Sa prekidačem za zaustavljanje udaraca/rotacije

8

odaberite način rada električnog alata.

Napomena:

Vrstu rada promijenite samo kod is-

ključenog električnog alata! Električni alat bi se

inače mogao oštetiti.
Za promjenu načina rada pritisnite tipku za deblo-

kiranje

7

 i okrenite prekidač za zaustavljanje

udaraca/rotacije

8

 u željeni položaj, dok se ne čuje

osjetno preskakanje.

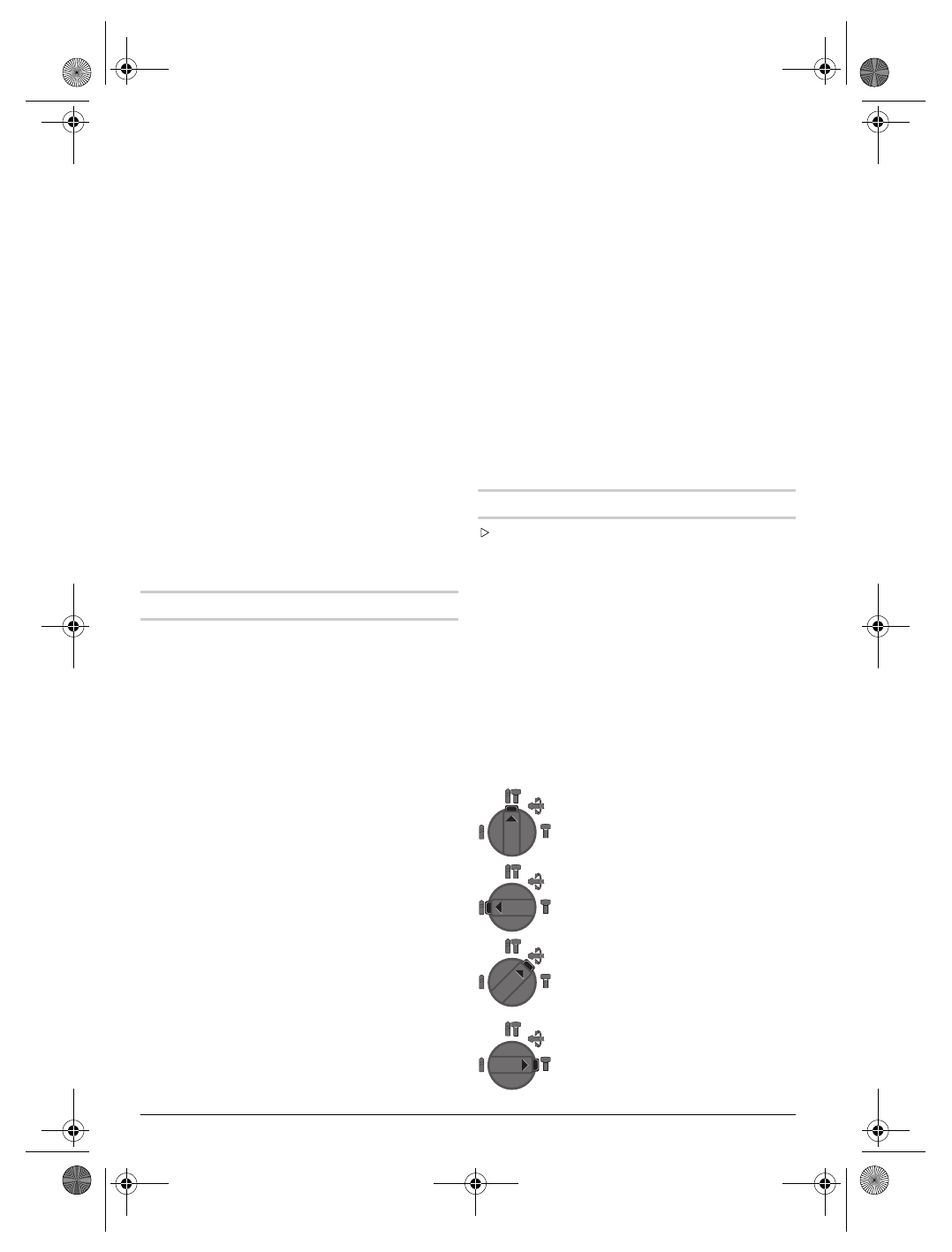

Položaj za

bušenje čekićem

 u beton

ili kamen

Položaj za

bušenje

 bez čekića u drvo,

metal, keramiku i plastiku, kao i za

uvijanje vijaka i rezanje navoja

Položaj

Vario-Lock

 za reguliranje

položaja rada sa dlijetom
U ovom položaju još neće uskočiti

prekidač za zaustavljanje

udaraca/rotacije

8

.

Položaj za

rad sa dlijetom
