128

 |

Русский

1 619 929 787 • 4.5.07

Установка рабочих инструментов без
SDS-plus
Указание:

Не применяйте инструменты без

SDS-plus для ударного сверления или долбле-
ния! Инструменты без SDS-plus и сверлильный
патрон будут повреждены при ударном сверле-
нии и долблении.

Установите патрон с зубчатым венцом

13

 (см.

«Смена патрона с зубчатым венцом», стр. 127).

Раскройте патрон с зубчатым венцом

13

 вра-

щением до раствора, который позволяет
вставить инструмент. Вставьте инструмент.

Вставьте ключ от патрона в соответствующие
отверстия патрона с зубчатым венцом

13

 и

равномерно зажмите инструмент.

Поверните переключатель переключатель
режимов

8

 в положение «Сверление».

Снятие рабочих инструментов без SDS-plus

Поверните гильзу сверлильного патрона с зуб-
чатым венцом

13

 с помощью ключа для патрона

против часовой стрелки настолько, чтобы
можно было вынуть рабочий инструмент.

Отсос пыли с Saugfix
(принадлежности)

Установка устройства Saugfix (см. рис. F)

Для отсасывания пыли требуется устройство
Saugfix (принадлежности). При сверлении
устройство отпружинивает назад так, что
головка устройства Saugfix постоянно плотно
прижимается к поверхности сверления.

Нажмите клавишу настройки упора глубины

9

 и

выньте упор глубины

10

. Снова нажмите клави-

шу

9

 и вставьте устройство Saugfix спереди в

дополнительную рукоятку

11

.

Подключить к отверстию отсасывания

15

устройства Saugfix шланг (

Ø

 19 мм, принадлеж-

ности).

Пылесос должен быть пригоден для обрабаты-
ваемого материала.

Применяйте специальный пылесос для отсасы-
вания особо вредных для здоровья видов пыли

–

 возбудителей рака или сухой пыли.

Установка глубины сверления на
устройстве Saugfix  (см. рис. Н)

Желаемую глубину сверления

X

 Вы можете на-

строить и на установленном устройстве Saugfix.

Вставьте рабочий инструмент SDS-plus до упо-
ра в патрон SDS-plus

1

. Смещение инструмента

SDS-plus может привести к неправильной уста-
новке глубины сверления.

Отвинтите барашковый винт

19

 на устройстве

Saugfix.

Прижмите электроинструмент не включая
сверлом к подлежащей сверлению поверх-
ности. При этом инструмент SDS-plus должен
стоять на поверхности.

Сдвинуть направляющую трубу

20

 устройства

Saugfix в ее креплении так, чтобы головка
устройства Saugfix прилегала к поверхности
сверления. Не передвигайте направляющую
трубу

20

 по телескопической трубе

18

 дальше,

чем это необходимо, чтобы большая часть те-
лескопической трубы оставалась открытой

18

.

Крепко затяните барашковый винт

19

. Отпус-

тить зажимной винт

16

 на упоре глубины

устройства Saugfix.

Сдвиньте упор глубины

17

 на телескопической

трубе

18

 так, чтобы показанное на рисунке

расстояние

X

 соответствовало желаемой Вами

глубине сверления.

Затяните в этом положении зажимной винт

16

.

Работа с инструментом

Включение электроинструмента

¢

Учитывайте напряжение сети! Напряже-
ние источника тока должно соответство-
вать данным на типовой табличке элек-
троинструмента. Электроинструменты на
230 В могут работать также и при напря-
жении в 220 В.

Установка режима работы

Переключателем режимов

8

 выберите режим

работы электроинструмента.

Указание:

Изменяйте режим работы только

при выключенном электроинструменте! В про-
тивном случае электроинструмент может быть
поврежден.

Для смены режима работы нажмите кнопку
фиксирования

7

 и поверните переключатель

8

в желаемое положение, в котором он слышимо
фиксируется.

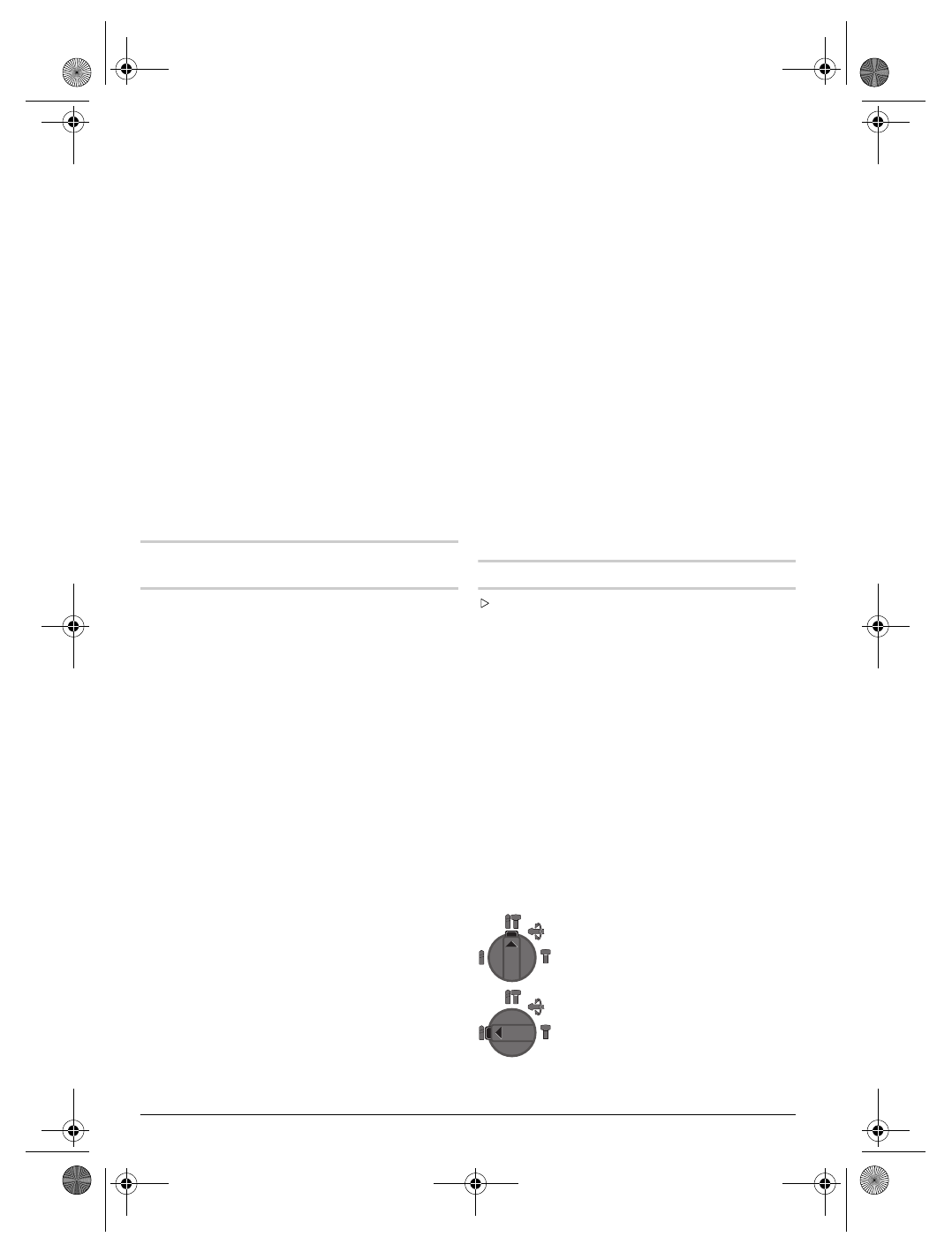

Положение для

Ударного бурения

в бетоне или природном камне

Положение для

Сверления

 без

удара в древесине, металле, пласт-
массе и также для заворачивания и
нарезания резьбы
