Подключение теплоносителя

Управление прибором

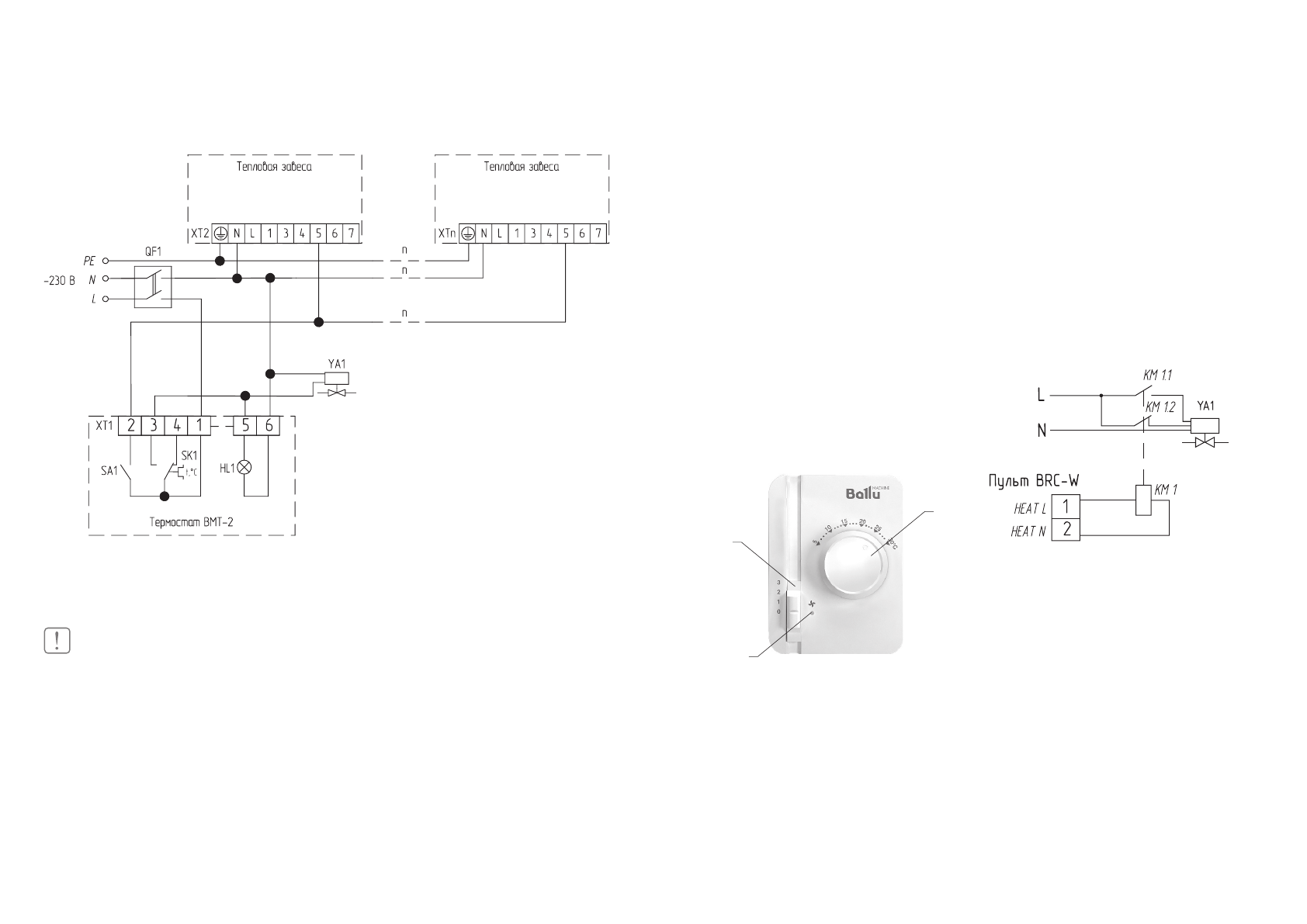

Схема электрическая принципиальная при групповом соединении BHC-U15A-PS,
BHC-U20A-PS, BHC-U15W40-PS, BHC-U20W55-PS с подключением термостата BMT-2 (без
возможности регулировки производительности).

SK1 – терморег улятор;
HL1 – индикатор;
ХТ1 – ХТn - колодка к леммная;
YA1 – привод элек тромагнитного вентиля;
SA1 – вык лючатель;
QF1 – автоматический вык лючатель.

ВНИМАНИЕ!

Во избежание короткого замыкания,
смесительный узел (или привод с к лапаном) и
пульт управления подк лючать от одной фазы.

Управление прибором

Управление завесами ос ущес твляетс я с
помощью выносного проводного пульта BRC-W
и BRC- C (опция).

Управ ление завесами пультом BRC-W

Пульт BRC-W, при помощи вс троенного датчика
температ уры, позволяет под держивать
необходимую температ уру возду ха вблизи
проема и рег улировать тепловую мощнос ть
завесы ( д ля завес с вод яным теплообменником).
Элек тронный термос тат пульта под держивает
температ уру в помещении заданную на
поворотной шайбе потенциометра, управляя
открытием или закрытием дву х /трех ходового
к лапана смесительного уз ла ( д ля завес с
вод яным теплообменником).
Допускаетс я подк лючение выносного датчика
температ уры к пульт у BRC-W, при подк лючении
внешнего датчика считывание температ уры с
вс троенного датчика прекращаетс я.
Перед вк лючением завесы перек лючатель
пульта должен находитьс я в положении 0.

1. Поворотный потенциометр для задания темпе-
ратуры воздуха в помещении.
2. Светодиодный индикатор работы вентилятора
(зеленого цвета);
3. Четырехпозиционный переключатель скоро-
сти вращения вентилятора;

Работа завесы с подключенным
теплоносителем

Открыть вентиль (вентили) для подвода теплоно-
сителя к теплообменнику. У вентилятора устано-
вить необходимый режим производительности.
Для включения завесы в режим минимальной
производительности необходимо перевести

переключатель «2» в положение один.
Для включения завесы в режим частичной
производительности необходимо перевести
переключатель «2» в положение два.
Для включения завесы в режим максимальной
производительности необходимо перевести и
переключатель «2» в положение три.
На странице «9» приведены схемы подключения
клапанов с возвратной пружиной. При отсутствии
возвратной пружины клапан подключается через
электронное реле с одним нормально замкнутым
контактом и одним нормально разомкнутым
контактом по схеме, приведенной ниже.
Характеристики реле: номинальное напряжение
220 В; номинальный ток выбирается исходя из
характеристик электропривода.

Подключение электропривода трехходового
клапана без возвратной пру жины:

КМ1 – элек тромагнитное реле;
КМ1.1 – нормально разомкну тый контак т реле;
КМ1.2 – нормально замкну тый контак т реле.

Управление завесами пультом BRC-W и BRC-C

Пульт BRC-C при помощи встроенного
потенциометра обеспечивает автоматический
переход завесы из максимального режима в
минимальный (режим «Энергосбережения») если
температура в помещении больше чем разница
температур установленных на потенциометрах
пультов BRC-W и BRC-C.
При подключенном магнитном дверном
контакте (концевом выключателе) к пульту
BRC-C в момент открытия ворот обеспечивается
автоматический переход завесы в максимальный
режим вентиляции, вне зависимости от уровня
температуры в помещении.
