Подключение теплоносителя

Подключение теплоносителя к тепловой завесе
производится через патрубки DIN 3/4”.
• Подведение теплоносителя осуществляется
только через запорный вентиль.
• Для расширения функциональных возможно-
стей прибора к завесе может быть подключен
смесительный узел или трехходовой клапан.
• При подключении завесы к тепловой сети без ис-
пользования смесительного узла рекомендуется
установка водяного фильтра.

Подключение к электрической сети

Подключение к электросети осуществляется че-
рез автоматический выключатель в соответствии
с «Правилами устройства Электроустановок».
Автоматический выключатель сети потребителя

Подключение теплоносителя

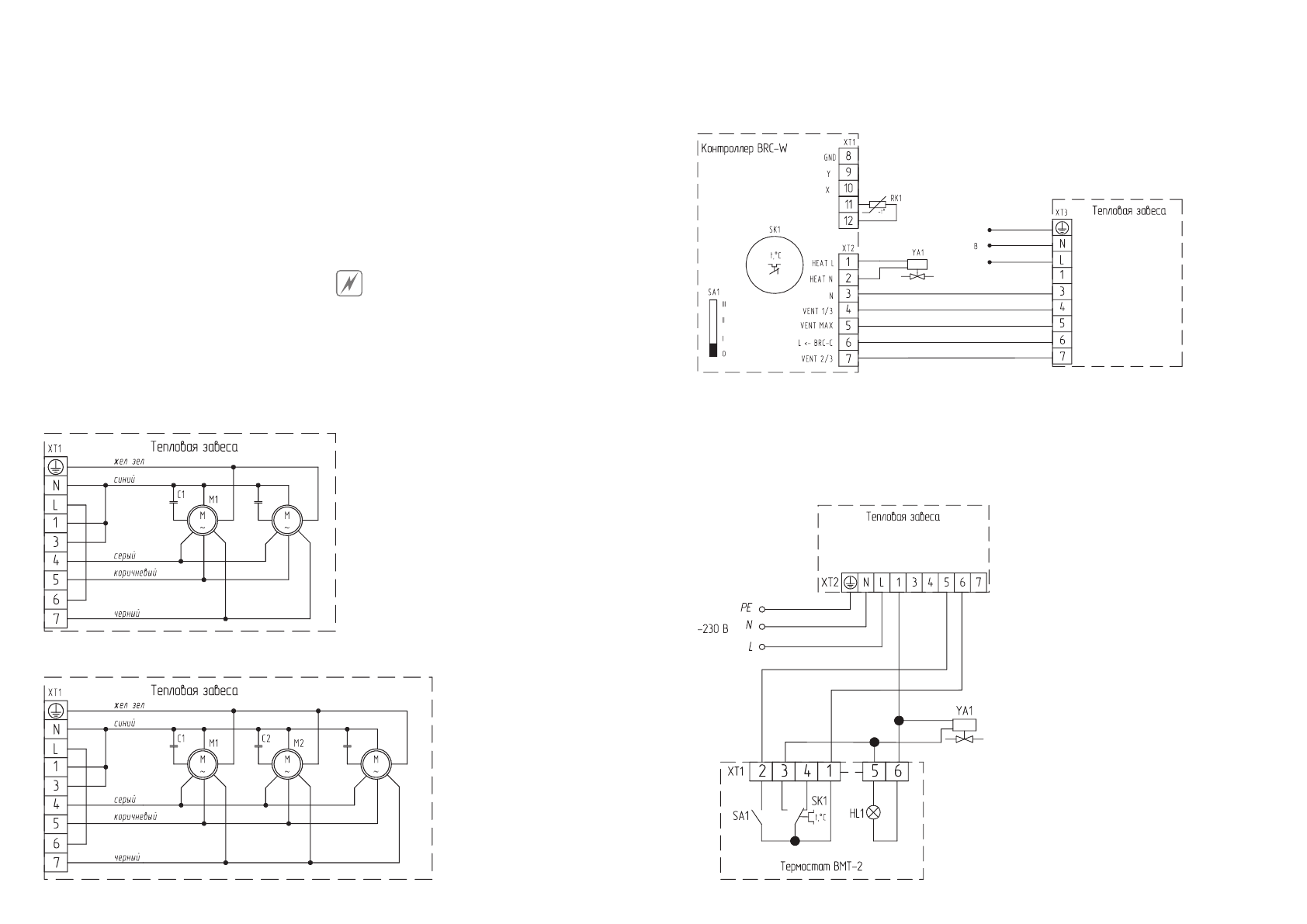

Схема электрическая принципиальная BHC-U20A-PS и BHC-U20W55-PS

Схема электрическая принципиальная BHC-U15A-PS, BHC-U20A-PS, BHC-U15W40-PS,
BHC-U20W55-PS с подключением контроллера (пульта) BRC-W

SK1 – терморег улятор;
ХT1-ХТЗ – колодка к леммная;
SA1 – перек лючатель режимов вентиляции;
RK1 – термодатчик;
YA1 – элек тромагнитный привод дву х-/трех хобового вентиля.

Схема электрическая принципиальная BHC-U15A-PS, BHC-U20A-PS, BHC-U15W40-PS,
BHC-U20W55-PS с подключением термостата BMT-2 (без возможности регулировки
производительности)

должен обеспечивать полное снятие питающего
напряжения с завесы.
При монтаже стационарной проводки использо-
вать трехжильный кабель с минимальным сече-
нием 1 мм2 по медному проводнику.
Подключение питания к завесе осуществляется че-
рез распределительную коробку, с классом защиты
IP54, расположенную на задней стенке завесы.
Электрическая сеть, к которой будет подключена
завеса, должна обеспечивать защиту изделия от
перегрузок и токов короткого замыкания.

ОСТОРОЖНО!

Обязательно должно быть обеспечено заземление
завесы. Запрещается подсоединение шины зазем-
ления к водопроводной трубе, линии газоснабже-
ния, молниеотводу, телефонной или антенной сети.

Схема электрическая принципиальная BHC-U15A-PS и BHC-U15W40-PS

Далее приведены электрические схемы завес:

SK1 – терморег улятор;
HL1 – индикатор;
ХТ1, ХТ2 – колодка к леммная;
YA1 – привод элек тромагнитного вентиля;
SA1 – вык лючатель.
