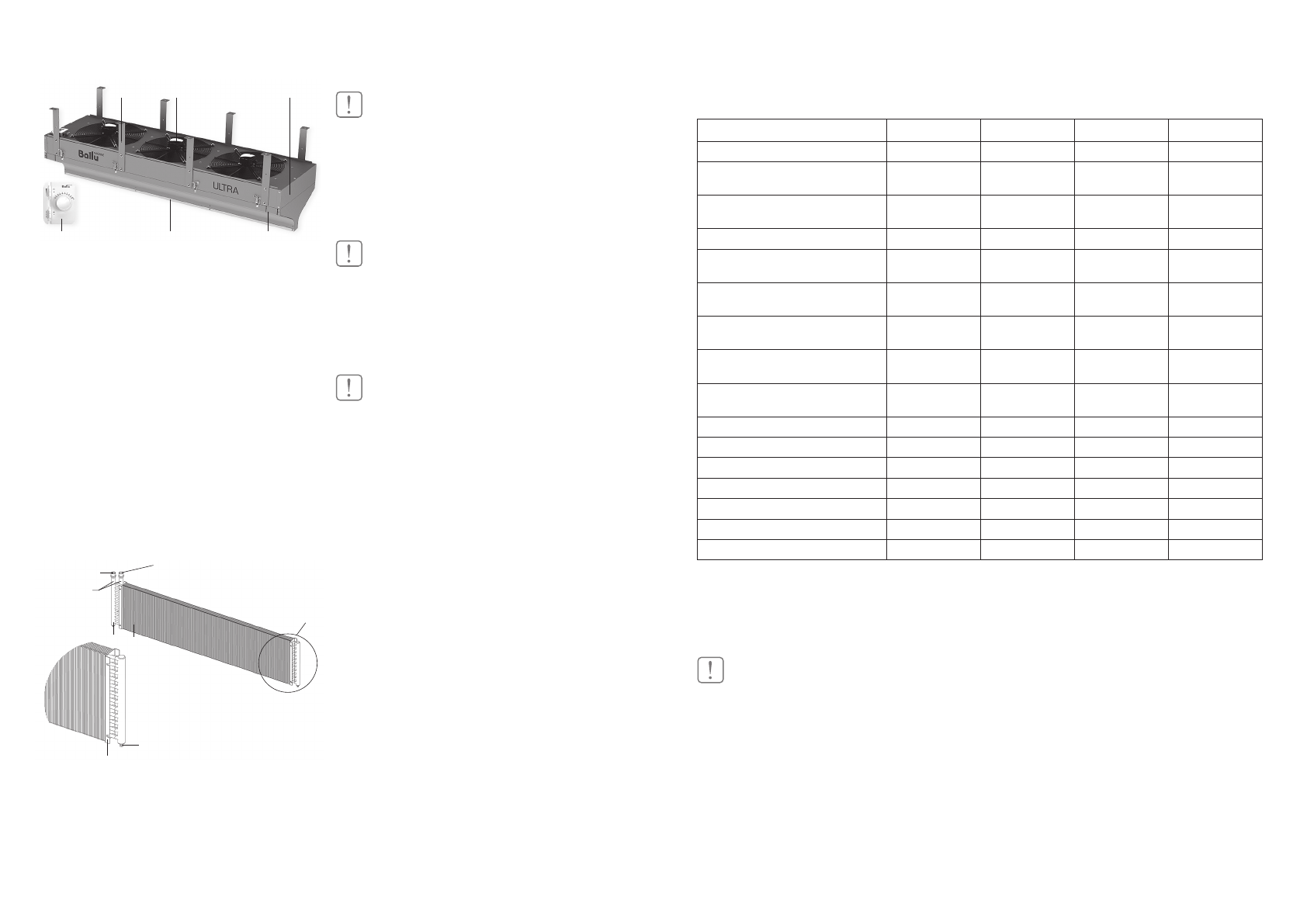

Устройство и принципы работы прибора

1. Корпус завесы
2. Осевой вентилятор (IP54)
3. Воздуховыпускное сопло
4. Патрубки DIN ¾”
5. Пульт управления (опция)
6. Транспортировочные кронштейны

Теплообменник выполнен из медных трубок, для
увеличения эффективности обогрева на трубках
теплообменника расположены ребра из тон-
колистового алюминия, которые увеличивают
площадь теплоотдачи. Максимальное рабочее
давление  теплообменника  16  атмосфер  при  тем-
пературе теплоносителя 150 °С.

Для предотвращения загибов, вмятин и
повреждений оребрения, при техническом
обслуживании и установке теплообменника
следует удерживать его только за
технологические швеллера.

1. Водяные патрубки ¾ дюйма (1а – подвод теплоно-

сителя, 1б – отвод теплоносителя)

2. Резьбовая заглушка для слива теплоносителя
3. Алюминиевые ребра
4. Технологический швеллер
5. Коллектор

Технические характеристики

ВНИМАНИЕ!

В случае аварийного прекращения подачи тепло-
носителя в зимнее время года для избежания
повреждения теплообменника необходимо про-
вести слив теплоносителя. Слив осуществляется
через резьбовые заглушки (2) которые располо-
жены на торцах коллекторов. Доступ к заглушкам
через отверстия в корпусе завесы.

ВНИМАНИЕ!

Производитель не несет ответственность в слу-
чае повреждения теплообменника вследствие
замерзания теплоносителя. Если предусматрива-
ется  работа  завесы  при  температурах  ниже  +5  С,
то в качестве теплоносителя рекомендуется ис-
пользовать раствор гликоля.

ВНИМАНИЕ!

В случае первого запуска или запуска после
слива теплоносителя необходимо удалить
остатков воздуха из теплообменника. Удаление
воздуха осуществляется при помощи ослаблении
резьбовой заглушки.

Монтаж завесы

ВНИМАНИЕ!

• Перед проведением монтажных работ
необходимо ознакомитс я с разделом «Меры
безопаснос ти» нас тоящей инс трукции.
• При  ус тановке,  монтаже  и  запуске  в

эксплуатацию необходимо соблюдать правила
технической эксплуатации элек троус тановок
потребителей (ПТ ЭЭП) и правила по охране
труда при эксплуатации элек троус тановок.
• Перед возду хозаборной решеткой
вентиляторов и выходным соплом не должно
быть препятс твий.
• При монтаже завес должен обеспечиватьс я
свободный дос т уп к мес там их обс лу живания.

Д ля перекрытия широкого проема допускаетс я
ус танавливать несколько завес одного типа
и серии вплотную, создавая непрерывную
воздушную с трую.

Варианты монтажа

Завеса размещается стационарно, возможен
вертикальный и горизонтальный монтаж (слева/
справа от проема).

Горизонтальная установка

Возду ховыпускное сопло завесы размещается
как можно ближе к верхней кромке проема при
этом для обеспечения беспрепятственного забо-
ра воздуха необходимо выдерживать расстояние
между задней стенкой корпуса и потолком не
менее 300 мм.

1

2

6

3

5

4

4

2

1

3

А

А

5

1а

1б

Технические характеристики

Параметры/Модель

BHC-U15W40-PS

BHC-U20W55-PS

BHC-U15A-PS

BHC-U20A-PS

Напряжение питания, В~Гц

220~50

220~50

220~50

220~50

Номинальная тепловая мощность
(95/70/15), кВт

34 / 25 / 21

50 / 38 / 31

-

-

Максимальная мощность в режиме
вентиляции, Вт

770

1166

770

1166

Номинальный ток, А

3,5 / 2,6 / 2,3

5,3 / 4 / 3,6

3,5 / 2,6 / 2,3

5,3 / 4 / 3,6

Максимальное количество завес,
подключаемых к одному пульту, шт

2

1

2

1

Производительность по воздуху
(режим 3), м3/ч

4500

6200

4700

6400

Производительность по воздуху
(режим 2), м3/ч

2500

3800

2600

3900

Производительность по воздуху
(режим 1), м3/ч

1800

2600

1900

2700

Средняя скорость струи на выходе
из сопла завесы в третьем режиме, м/с

13

13

13,5

13,5

Максимальная высота установки*, м

6

6

6

6

Степень защиты**, IP

IP54

IP54

IP54

IP54

Класс электрозащиты

I класс

I класс

I класс

I класс

Номинальный уровень шума***, дБ(А)

47 / 50 / 60

47 / 53 / 62

47 / 50 / 60

47 / 53 / 62

Размеры прибора (ШхВхГ), мм

1424х657х577

2024х657х577

1424х657х577

2024х657х577

Размеры упаковки (ШхВхГ), мм.

1500х677х757

2100х677х757

1500х677х757

2100х677х757

Вес нетто/брутто, кг

50,0 / ≤ 100

65,5 / ≤ 135

44,0 / ≤ 94

59,7 / ≤ 129

* – для мягких наружных условий (tн≥0°С, ветер 1 м/с) и сбалансированной приточно-вытяжной вентиляции. Любое ужесточение условий
уменьшает максимальную высоту установки.
** – степень защиты электродвигателя и других электронных компонентов.
*** – уровень шума на расстоянии 5 метров в максимально режиме производительности.
