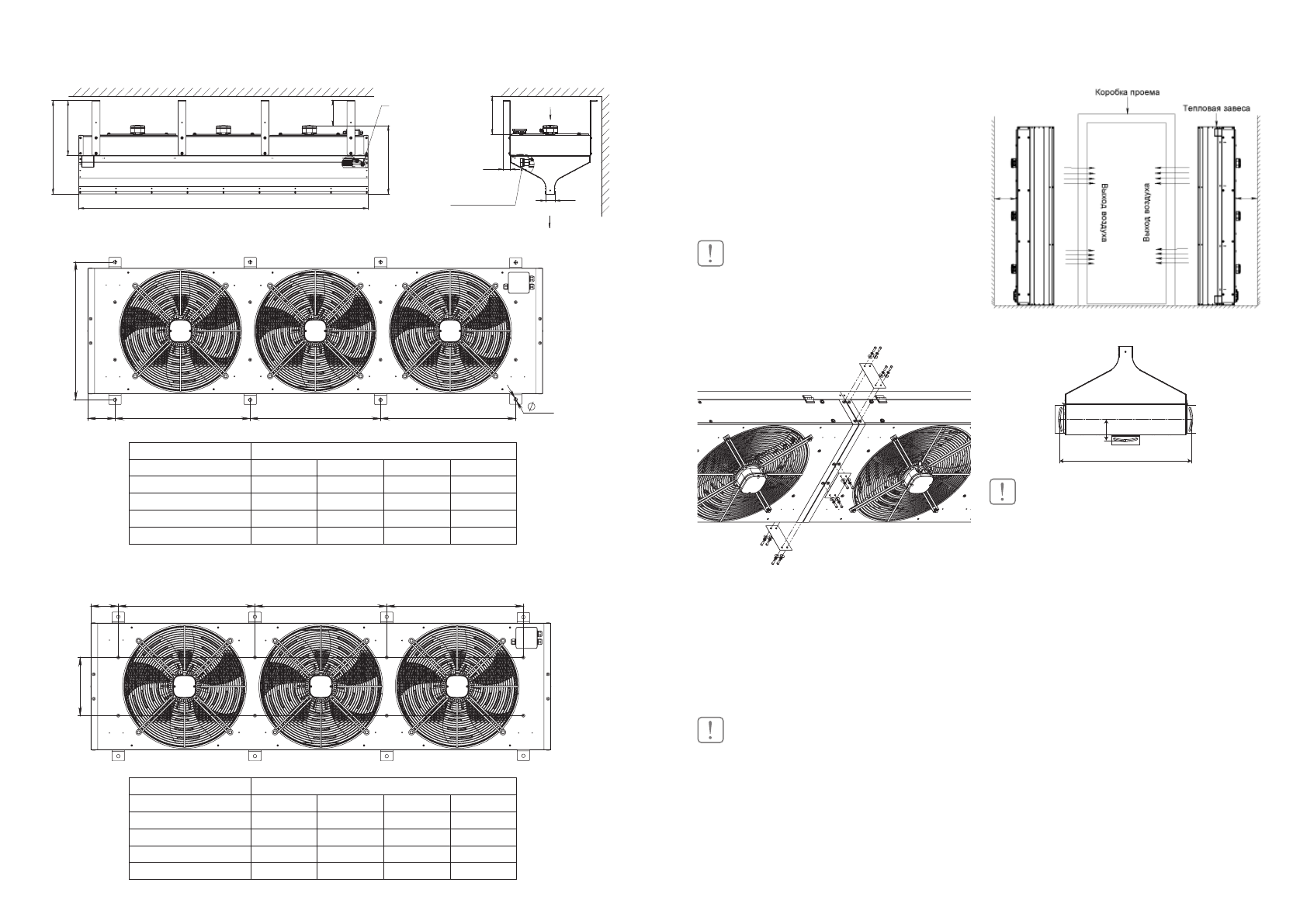

Монтаж завесы

Подключение теплоносителя

Горизонтальный монтаж на транспортировочные кронштейны

Горизонтальный монтаж на шпильки М6 и угловые кронштейны

Модель завесы

Размеры, мм

A1

A2

A3

B2

BHC-U15W40-PS

122

590

590

256

BHC-U20W55-PS

121

601

580

256

BHC-U15A-PS

122

590

590

256

BHC-U20A-PS

121

601

580

256

На задней поверхности предусмотрены резьбо-
вые отверстия, для монтажа завесы посредством
монтажных шпилек М6.
Допускается крепление завесы к стене при
помощи угловых кронштейнов (опция). Завесы
BHC-U15W40-PS и BHC-U20W55-PS крепятся при
помощи трех кронштейнов, завесы BHC-U20W55-PS
и BHC-U20A-PS крепятся при помощи четырех
кронштейнов.

ВНИМАНИЕ!

Допускаетс я ус тановка дву х завес вплотную и
друг на друга, корпуса завес должны быть со -
единены меж ду собой монтажными плас тинами
д ля обеспечения жес ткой фиксации корпусов
(опция).

Вертикальная установка

При вертикальном монтаже завесы ее необхо-
димо располагать таким образом, чтобы выпуск
воздуха находился наиболее близко к плоскости
проема, а срез выпускающего сопла – на уровне
верхней кромки дверной рамы.
Для наилучшей производительности необходи-
мо выдержать расстояние от воздухозаборной
решетки до стены не менее 300 мм.

ВНИМАНИЕ!

При ус тановке завес непосредс твенно на
пол, д ля избегания травм и повреж дения
оборудования связанного с возможным
опрокидыванием завесы обязательно
крепление корпуса завесы к полу при помощи
анкерных болтов.
Кронштейны д ля крепления к полу (опция)

позволяют рег улировать угол поворота завесы
относительно проема.

ВНИМАНИЕ!

По умолчанию завесы рассчитаны д ля ус тановки
с лева от проема. Д ля ус тановки завесы
справа от проема необходимо выполнить
несколько дейс твий (см. пунк т «переус тановка
теплообменника»).

Переустановка теплообменника

Для установки завесы справа от проема необхо-
димо выполнить следующие действия:
1. Отстегнуть защелки и откинуть сопло завесы в
сторону.
2. Отвернуть гайки, фиксирующие теплообменник
к корпусу завесы и достать теплообменник.
3. Открыть техническое окошко под патрубки те-
плообменника путем срезания перемычек.
4. Установить теплообменник в новое положение
(патрубки должны выходить во вновь проделан-
ное техническое окошко) и зафиксировать его к
корпусу водяной завесы при помощи 4 гаек.
5. Установить и закрепить сопло водяной завесы.
