5

Подготовка к работе

Подготовка к работе

Монтаж тепловой завесы

ВНИМАНИЕ!

При  установке,  монтаже  и  запуске  в  эксплуа-
тацию  необходимо  соблюдать  правила  техни-
ческой эксплуатации электроустановок потре-
бителей  (ПТЭЭП)  и  правила  по  охране  труда
при эксплуатации электроустановок.
В задней стенке корпуса завесы имеются пазы
для установки завесы. За эти пазы завеса на-
вешивается  на  предварительно  вмонтирован-
ный  в  стену  крепеж.  В  качестве  крепежа  ре-
комендуются  шурупы  или  болты  с  диаметром
шляпки от 9 до 11 мм. Установочные размеры
завес приведены ниже.
Завеса  устанавливается  как  можно  ближе
к  верхней  стороне  проема,  при  этом  необ-
ходимо  выдержать  расстояние  между  верх-
ней  стенкой  корпуса  и  потолком  не  менее
100 мм.

Размещение завесы

Перед  отверстием  воздухозабора  и  выхода
воздуха не должно быть препятствий.
При  монтаже  завес  должен  обеспечиваться
свободный доступ к местам их обслуживания.
Для  перекрытия  широкого  проема  допускает-
ся устанавливать несколько завес одного типа
и серии вплотную, создавая непрерывную воз-
душную струю.

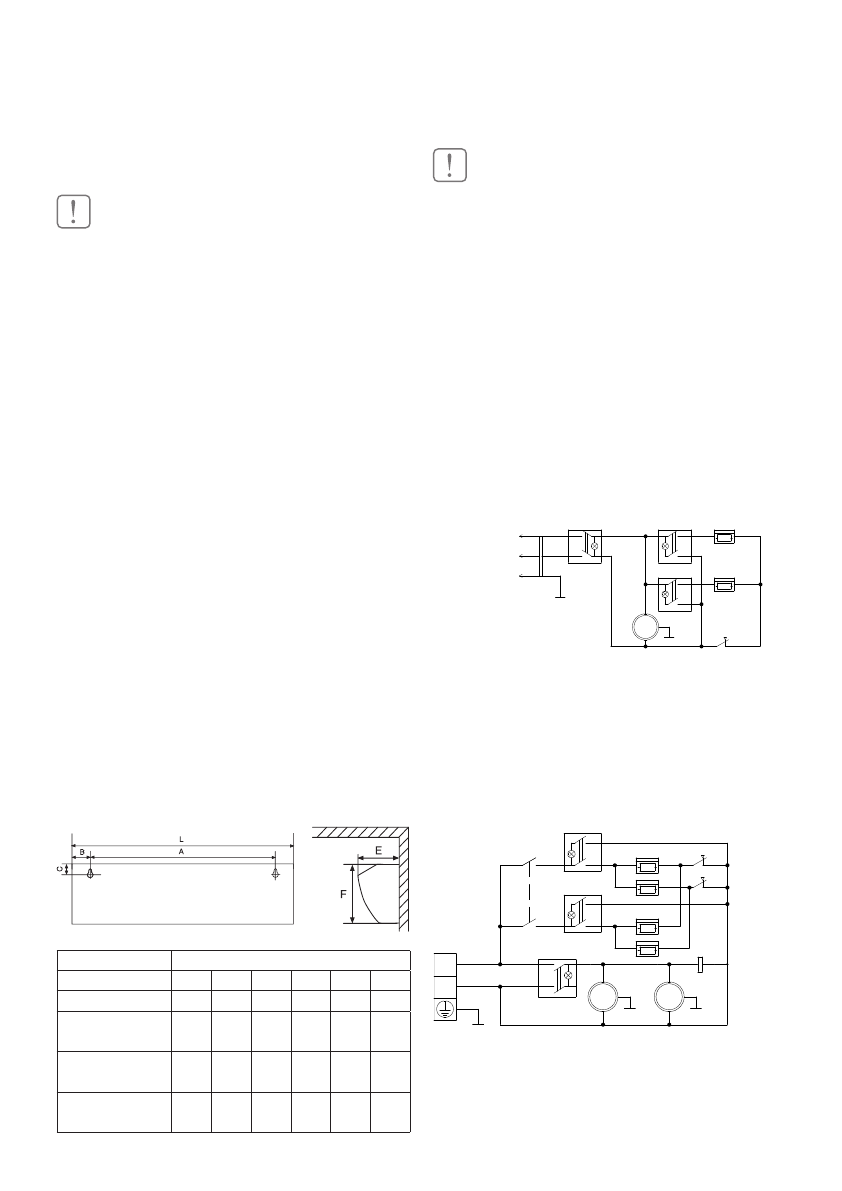

Установочные размеры завес
Схема задней поверхности корпуса

Модель

Размеры, мм

L

А

В

С

F

E

BНС-L06-S03

585

370

108

30

150

155

BНС-L08-S05,

BНС- L08 -S05-M

805

585

108

30

150

155

BНС-L10-S06,

BНС-L10-S06-M

1080 863

108

30

150

155

BНС-L15-S09,

BНС-L15-S09-M

1575 1356 108

30

150

155

Подключение к электрической сети

ВНИМАНИЕ!

Тепловая завеса должна подключаться специ-
алистами,  имеющими  соответствующую  груп-
пу допуска по электробезопасности.
Подключение  к  электросети  осуществляется
через  устройство  защиты  в  соответствии  с
«Правилами эксплуатации электроустановок»
(ПУЭ).  Завеса  ВНС-L06-S03  поставляется  со
шнуром  питания  с  вилкой,  подключенным  на
заводе-изготовителе.  Для  подключения  моде-
лей ВНС -L08 -S05, ВНС- L10 -S06, ВНС -L15- S09,
ВНС- L08- S05-M,  ВНС- L10 -S06-M,  ВНС -L15 -
S09-M  необходимо  снять  крышку  на  верхней
стенке  корпуса,  завести  шнур  питания  и  под-
ключить его к клеммной колодке.

Схема

электрическая

принципиальная

ВНС-L06-S03.

EK1– электронагреватель;
SK1 – защитный термостат;
M1 – электродвигатель;
SA1 - сетевой выключатель;
SA2 - выключатель нагревателей.

Схема

электрическая

принципиальная

ВНС- L08 -S05, ВНС -L08 -S05-M.

EK1,ЕК2 – электронагреватель;
SK1, SK2 – защитный термостат;
КМ1, – электромагнитное реле;
ХТ1 – колодка клеммная;
М1,М2 - электронагреватель.

S A 2 .1

E K 1.1

S A 2 .2

E K 1.2

S A 1

M 1

M

~

S K 1

~220-230Â

PE

N

L

M 1

S A 2 .2

K M 1.1

M 2

EK 1.1

EK 2 .1

EK 1.2

EK 2 .2

S K 1

S K 2

Õ Ò 1

N

L

K M 1.2

M

~

M

~

S A 1

S A 2 .1
