Управление прибором

Управление прибором

Управление прибором

Управление электрической тепловой завесой

BHC-H22T18-DE

Управление электрическими завесами осущест-

вляется с помощью выносного проводного пульта

BRC-E и BRC-C (опция, продается отдельно). Пульт

BRC-E, при помощи встроенного датчика темпера-

туры, позволяет поддерживать необходимую тем-

пературу воздуха вблизи проема и регулировать

тепловую мощность завесы. При подключении

выносного датчика к пульту BRC-E считывание тем-

пературы с встроенного датчика прекращается.

При подключенном магнитном дверном контакте

(концевом выключателе) к пульту BRC-C в момент

открытия защищаемого проема обеспечивается

автоматический переход завесы в максимальный

режим вентиляции.

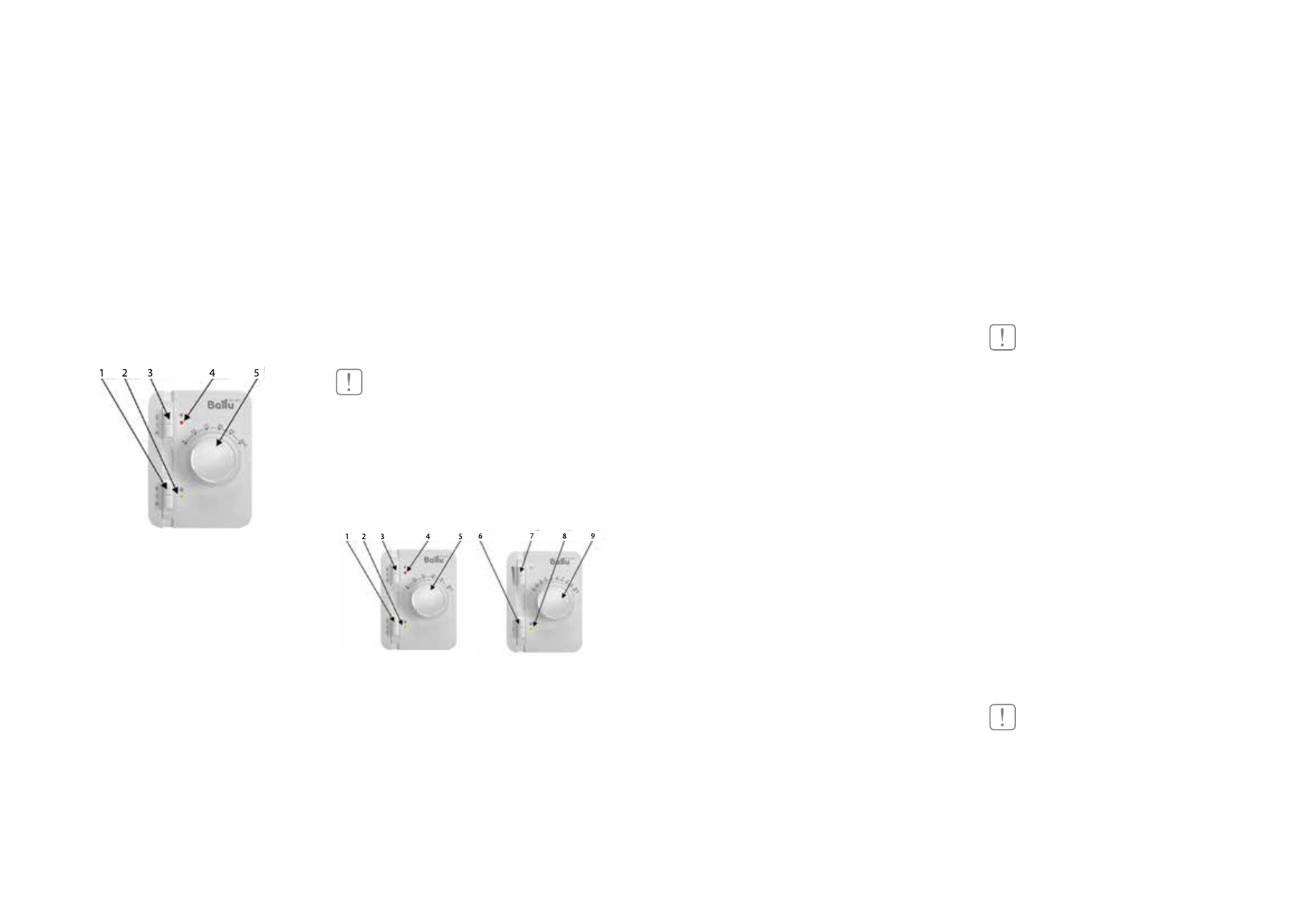

1 - трехпозиционный переключатель управления

вентиляторами;

2 - светодиодный индикатор работы вентиляторов

(зеленого цвета);

3 - трехпозиционный переключатель режимов

нагрева:

4 - светодиодный индикатор работы нагрева

(красного цвета);

5 - поворотный потенциометр (термостат) для

задания необходимой температуры воздуха в

помещении

Вентиляция (режим «0»).

Включение.  Для включения завесы в режим

вентиляции (без нагрева) необходимо перевести

переключатель «3» в положение 0 и переключа-

тель «1» в положение 1 или 2.

Выключение. Для  отключения  перевести  пере-

лючатель «1» в положение 0 и отключить завесу от

электросети.

Вентиляция с подогревом потока воздуха.

Включение.  Для работы в режиме частичной

тепловой мощности необходимо включить завесу

в режиме вентиляции и перевести переключа-

тель «3» в положение 1. Вращающимся диском

потенциометра «5» устанавливается требуемая

температура в помещении. Пульт поддержива-

ет заданную температуру путем автоматического

отключения и включения электронагревателей.

Для работы в режиме полной тепловой мощно-

сти завесы необходимо включить завесу в режи-

ме вентиляции и перевести переключатель «3» в

положение 2.

Выключение.  Для отключения завесы необхо-

димо перевести переключатель «3» в положение

0. После этого перевести переключатель «1» в

положении 0 и отключить завесу от электросети.

ВНИМАНИЕ!

Для защиты от перегрева завес остаточным те-

плом предусмотрена автоматическая задержка

выключения вентиляторов, при которой после вы-

ключения завеса в течение 3 минут будет работать

в режиме вентиляции.

Управление электрической тепловой завесой

контроллерами BRC-E и BRC-C

BRC-E

BRC-С

1 - трехпозиционный  переключатель управления

вентиляторами;

2 - светодиодный индикатор работы вентиляторов

(зеленого цвета);

3 - трехпозиционный переключатель режимов

нагрева:

4 - светодиодный индикатор работы нагрева

(красного цвета);

5 - поворотный потенциометр (термостат) для

задания необходимой температуры воздуха в

помещении.

6 – переключатель включения режима защиты от

проникновения уличного воздуха;

7 – переключатель выбора времени работы в

режиме защиты от проникновения уличного воз-

духа после закрытия дверного проема;

8 – индикатор включения режима защиты от про-

никновения уличного воздуха;

9 – поворотный потенциометр задания разницы

температуры для включения функции «энергос-

бережения» (не применяется в данных завесах).

Защита от проникновения уличного возду-

ха (при условии подключенного датчика на

открытие дверного проема).

Включение. Для включения завесы в режим защи-

ты от проникновения наружного воздуха необхо-

димо перевести переключатель «6» в положение

1, переключатель «3» в положение 0 и переключа-

тель «1» в положение 0.  При открытии дверного

проема включается режим максимальной вен-

тиляции и работает определенное время после

закрытия дверей. Время работы после закрытия

дверей регулируется с помощью переключателя

«7» от 20 секунд до 10 минут.

Выключение.  Для отключения перевести пере-

ключатель «6» в положение 0 и отключить завесу

от электросети.

Вентиляция (без нагрева)

Включение.  Для включения завесы в режим

вентиляции (без нагрева) необходимо перевести

переключатель «6» в положение 1, переключатель

«3» в положение 0 и переключатель «1» в положе-

ние 1 или 2.

Выключение. Для  отключения перевести пере-

ключатель «1» в положение 0, переключатель «6»

в положение 0 и отключить завесу от электросети.

Вентиляция с подогревом потока воздуха.

Включение. Для работы в режиме частичной

тепловой мощности необходимо включить завесу

в режиме вентиляции и перевести переключатель

«3» в положение 1. Вращающимся диском потен-

циометра «5» устанавливается требуемая темпе-

ратура в помещении. Пульт поддерживает задан-

ную температуру в помещении путем автомати-

ческого отключения и включения электронагре-

вателей. Для работы в режиме полной тепловой

мощности завесы, необходимо включить завесу в

режиме вентиляции и перевести переключатель

«3» в положение 2.

Функция «энергосбережения» пульта BRC-C пред-

усматривает, что при температуре в помещении

больше чем разница температур установленных

на потенциометрах пультов BRC-E и BRC-C, завеса

будет переходить в режим минимальной венти-

ляции.

Независимо от температуры в помещении при

открытии дверного проема включается режим

максимальной вентиляции.

Выключение. Для отключения завесы необходи-

мо перевести переключатель «3» в положение 0,

переключатель «1» в положении 0, переключатель

«6» в положение 0  и отключить завесу от электро-

сети.

ВНИМАНИЕ!

Для защиты от перегрева завес остаточным те-

плом предусмотрена автоматическая задержка

выключения вентиляторов, при которой после вы-

ключения завеса в течение 3 минут будет работать

в режиме максимальной вентиляции.

Расположение кнопок ручного сброса термо-

стата

В случае перегрева завесы нагревательные эле-

менты автоматически отключаются термоста-

том ручного сброса. Для повторного включения

завесы в режим нагрева необходимо обесточить

завесу, выяснить и устранить причину перегрева

после чего нажать на кнопку защитного термо-

стата на задней поверхности завесы и повторно

включить завесу.

Кнопки перезапуска располагаются за решеткой

воздухозаборной решетки в верхней и нижней

части завесы.

Доступ к ним осуществляется через технологиче-

ские отверстия.

ВНИМАНИЕ!

Частое срабатывание устройства аварийного от-

ключения не является нормальным режимом ра-

боты завесы
