Устройство и принцип работы прибора

Устройство и принцип работы

прибора

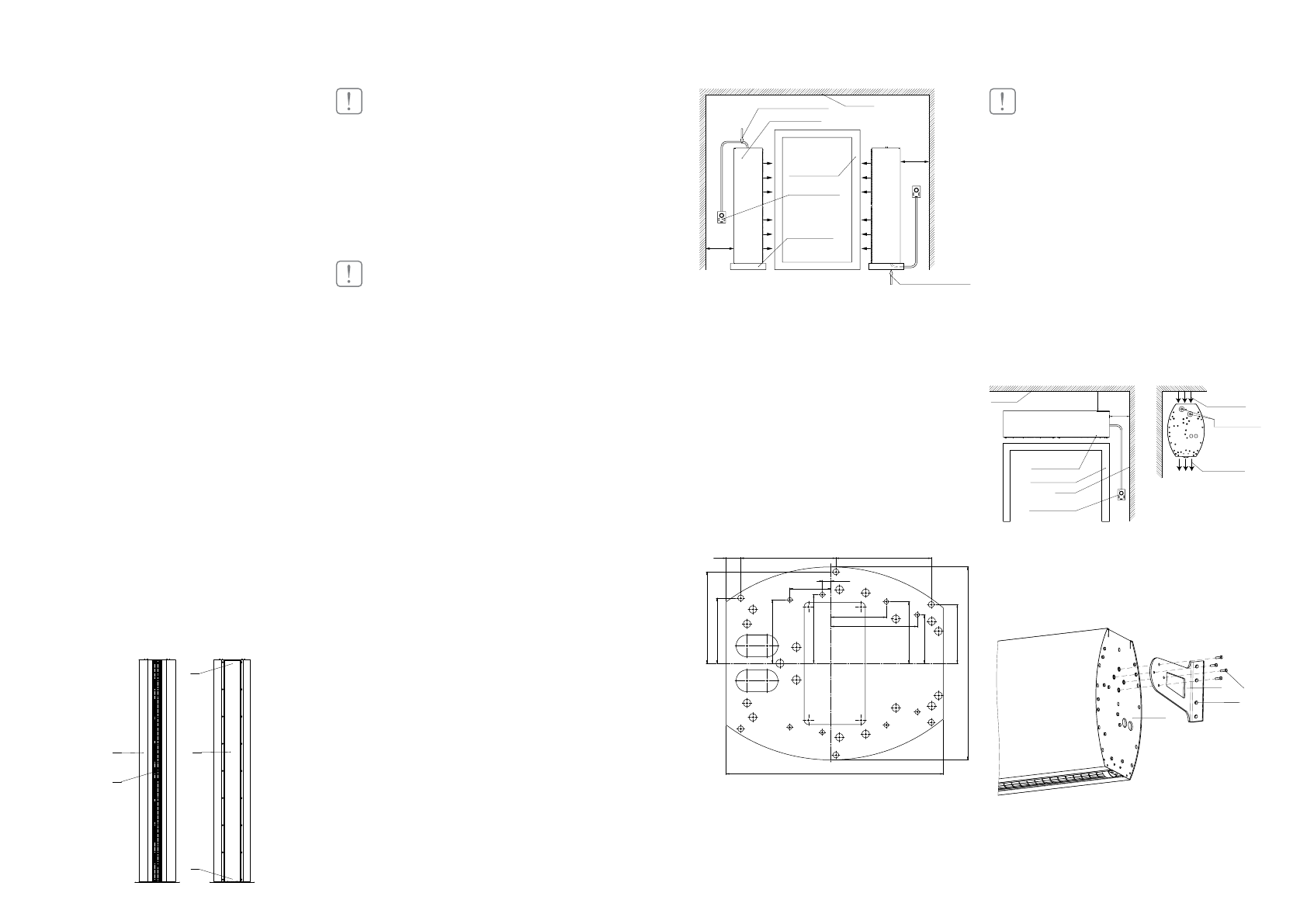

Завеса состоит из корпуса (1), изготовленного из

листовой стали с порошковым покрытием. Внутри

корпуса расположены нагревательные элементы.

Оребренные ТЭНы для завесы BHC-H22T18-DE и

медно-алюминиевый теплообменник для завесы

BHC-H22W35-DE.

Теплообменник выполнен из медных трубок, для

увеличения эффективности обогрева на трубках

теплообменника расположенны ребра из тон-

колистового алюминия, которые увеличивают

площадь теплоотдачи. Максимальное рабочее

давление теплообменника 16 атмосфер при тем-

пературе теплоносителя 150 °С.

Тангенциальные вентиляторы забирают воздух че-

рез воздухозаборную решетку (2) в задней части

завесы, поток воздуха проходя через нагреватель-

ные элементы разогревается и подается в специ-

ализированную камеру смешения, после чего на-

правляется в плоскость проема через наборные

металлические сопла (3).

Регулировка тепловой мощности и производи-

тельности осуществляется при помощи пульта

дистанционного управления, который входит в

комплект поставки.

В завесах с электрическим нагревом для защиты

от перегрева встроены два капиллярных термо-

стата с функцией ручного перезапуска (4).

В случае засорения сопла или воздухозаборной

решетки и повышении температуры внутренних

элементов завесы капиллярный термостат отклю-

чит нагревательные элементы.

Для восстановления функции нагрева необходимо

устранить причину перегрева, после чего нажать

кнопку сброса расположенную корпусе термостата.

1

3

4

2

4

ВНИМАНИЕ!

В случае аварийного прекращения подачи тепло-

носителя в зимнее время года для избежания

повреждения теплообменника необходимо про-

вести слив теплоносителя. Слив осуществляется

через резьбовые заглушки (2) которые располо-

жены на торцах коллекторов. Доступ к заглушкам

через отверстия в корпусе завесы.

Монтаж завесы

ВНИМАНИЕ!

•  Перед проведением монтажных работ необхо-

димо ознакомится с разделом «Меры безопас-

ности» настоящей инструкции.

•  При установке,  монтаже  и  запуске  в  эксплу-

атацию необходимо соблюдать правила техни-

ческой эксплуатации электроустановок потре-

бителей (ПТЭЭП) и правила по охране труда при

эксплуатации электроустановок.

•  Перед воздухозаборной решеткой вентилято-

ров и выходным соплом не должно быть пре-

пятствий.

•  При монтаже завес должен обеспечиваться

свободный доступ к боковым крышкам и возду-

хозаборной решетке, для беспрепятственного

проведения очистки и технического обслужи-

вания.

•  Для перекрытия широкого проема допускается

устанавливать несколько завес друг напротив

друга для создания непрерывного воздушного

потока.

•  При вертикальной установке тепловая завеса

должна быть закреплена к полу при помощи

монтажной пластины для установки потребует-

ся специальное оборудование.

Вертикальный монтаж

Завеса устанавливается вертикально как слева,

так и справа относительно проема. Завесу не-

обходимо располагать таким образом, чтобы

плоскость сопла находилось наиболее близко к

плоскости проема, а верхняя точка сопла была на

уровне верхней точки двери.

Расстоянием от задней воздухозаборной решет-

ки до противоположной стены должно быть не

менее 200 мм, чтобы обеспечить приток воздуха

для охлаждения нагревательных элементов.

Монтаж завесы

Потолок

200 мм

Коробка проема

Тепловая завеса

Выносной пульт

управления

Основание для

вертикальной

установки

Подвод теплоносителя

Подвод теплоносителя

200 мм

Симметричная конструкция корпуса и монтажные

отверстия выполненные на обоих торцах завесы

позволяют осуществить подвод электропитания и

теплоносителя как с нижней, так и к верхней части

завесы.

Крепление завесы к полу осуществляется при по-

мощи монтажной пластины и шести анкерных бол-

тов. Анкерные болты для крепления завесы к полу

подбираются индивидуально в зависимости от

типа напольного покрытия и материала перекры-

тий, но глубина установки должна быть не менее

80 мм и диаметр болта не менее 8 мм.

Для удобства осуществления разметки монтажных

отверстий рекомендуем использовать саму пла-

стину для установки как шаблон

498

135

111

141

158

146

150

210

33

218

218

442

198

127

20

94

Монтажная пластина

ВНИМАНИЕ!

Для избегания травм и повреждения оборудова-

ния связанного с возможным опрокидыванием

завесы обязательно крепление корпуса завесы к

полу.

Завеса поставляется потребителю в собранном со-

стоянии, необходимо соблюдать особую осторож-

ность при распаковке завесы и вынимании ее из

транспортировочной тары.

Во избежание повреждения лакокрасочного по-

крытия боковых панелей перед их демонтажем с

завесы рекомендуется располагать прибор гори-

зонтально на мягкой поверхности.

Горизонтальный монтаж

Для установки завесы горизонтально над про-

емом, рекомендуется выдерживать расстояние не

менее указанных на рисунках ниже.

200 мм

мин

200 мм

мин

Потолок

Коробка проема

Стена

Тепловая завеса

Выносной пульт

управления

Вход воздуха

Монтаж выполнен горизонтально над проемом

Выход воздуха

Коллекторы

теплообменника

Завеса устанавливается при помощи настенных

кронштейнов BHC-DF (не входит в комплект по-

ставки). Схема установки завесы приведена ниже.

1

2

3

4

1 – Болты крепежные.

2 – Кронштейн для подвеса BHC-DF.

3 – Отверстие для крепления к стене или потолку.

4 – Торцевая стенка завесы.
