Технические характеристики

Монтаж завесы

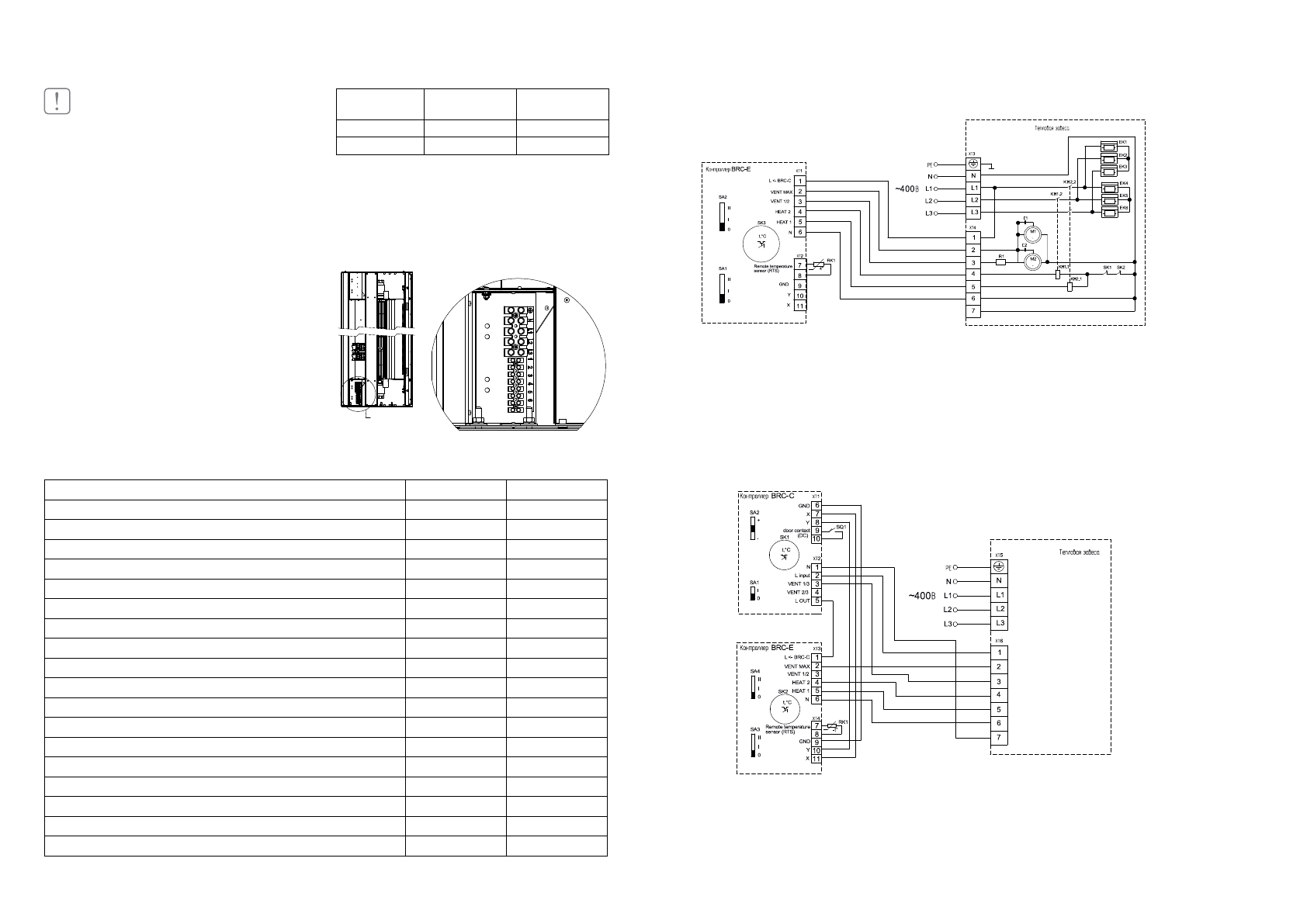

Подключение электрической тепловой завесы BHC-H22T18-DE к пульту BRC-E

Подключение электрической тепловой завесы BHC-H22T18-DE к пульту BRC-C

EK1-, ЕК6 - электронагреватели;

КМ1, КМ2 - контактор;

М1, М2 - электродвигатель;

C1, С2 - конденсатор;

R1, R2 - резистор;

SK1, SK2 - защитный термостат без автовозврата;

XT1 - XT6-колодка клеммная;

SA1 - переключатель включения режима защиты

от проникновения уличного воздуха;

SA2 - регулятор задержки выключения вентиля-

ции;

SA3 - переключатель режимов вентиляции;

SK3 - терморегулятор;

ХТ1-XT4 - колодка клеммная;

SA1 - переключатель режимов вентиляции;

SА2 - переключатель режимов нагрева;

RK1 - термодатчик;

SA4 - переключатель режимов нагрева;

SK1,SK2 - терморегуляторы;

RK1 - выноснойдатчик температуры;

SQ1 - дверной контакт.

Параметры/Модель

BHC-H22T18-DE BHC-H22W35-DE

Эффективная длина струи, м

4,5

4,5

Тип нагревательного элемента

ТЭН

Теплообменник

Расход воздуха в режиме 3, м3/ч

5300

5000

Расход воздуха в режиме 2, м3/ч

4000

3500

Расход воздуха в режиме 1, м3/ч

-

2800

Размер активной части сопла, мм

2128х90

2128х90

Тепловая мощность*, кВт

18 / 9 / 0

35,1

Подогрев воздуха*, °С

10 / 13

22,3

Скорость воздуха на выходе из сопла, м/с

10,3

9,6

Мощность двигателя, Вт

460

420

Напряжение питания, В~Гц

400~50

230~50

Степень защиты при вертикальной/горизонтальной установки

IP21 / IP20

IP21 / IP20

Звуковое давление на расстоянии 5 м**, дб(А)

49

49

Класс защиты от поражения током

I класс

I класс

Размеры прибора (ШхВхГ), мм

503х2212x362

503х2212x362

Размеры упаковки (ШхВхГ), мм

2334x800x560

2334x800x560

Вес нетто, кг

86,0

90,0

Вес брутто, кг

134,0

138,0

*- для водяной завесы при температуре теплоносителя 95 °С и температуре воздуха 15 °С

**-в режиме максимальной вентиляции

Технические характеристики

ВНИМАНИЕ!

Перед горизонтальной установкой рекомендует-

ся демонтировать декоративные стенки для избе-

жание их повреждения.

Подключение к электросети

Тепловая завеса должна подключаться специали-

стами, имеющими соответствующую группу допу-

ска по электробезопасности.

Подключение к электросети осуществляется че-

рез автоматический выключатель в соответствии с

«Правилами эксплуатации электроустановок».

Номинал автоматического выключателя, мини-

мальное сечение и внешний диаметр подводимо-

го кабеля указаны в таблице ниже:

Тепловая завеса

Автоматический

выключатель

Сечение медного

кабеля, мм2

BHC-H22T18-DE

32 А

5x4,0

BHC-H22W45-DE

16 А

3х1,0

Кабель питания и пульт управления подключают-

ся к клеммной колодке, расположенной в нижней

части завесы за воздухозаборной решеткой. Для

доступа к клеммной колодке необходимо снять

воздухозаборную решетку.

A   (1 : 1)

A
