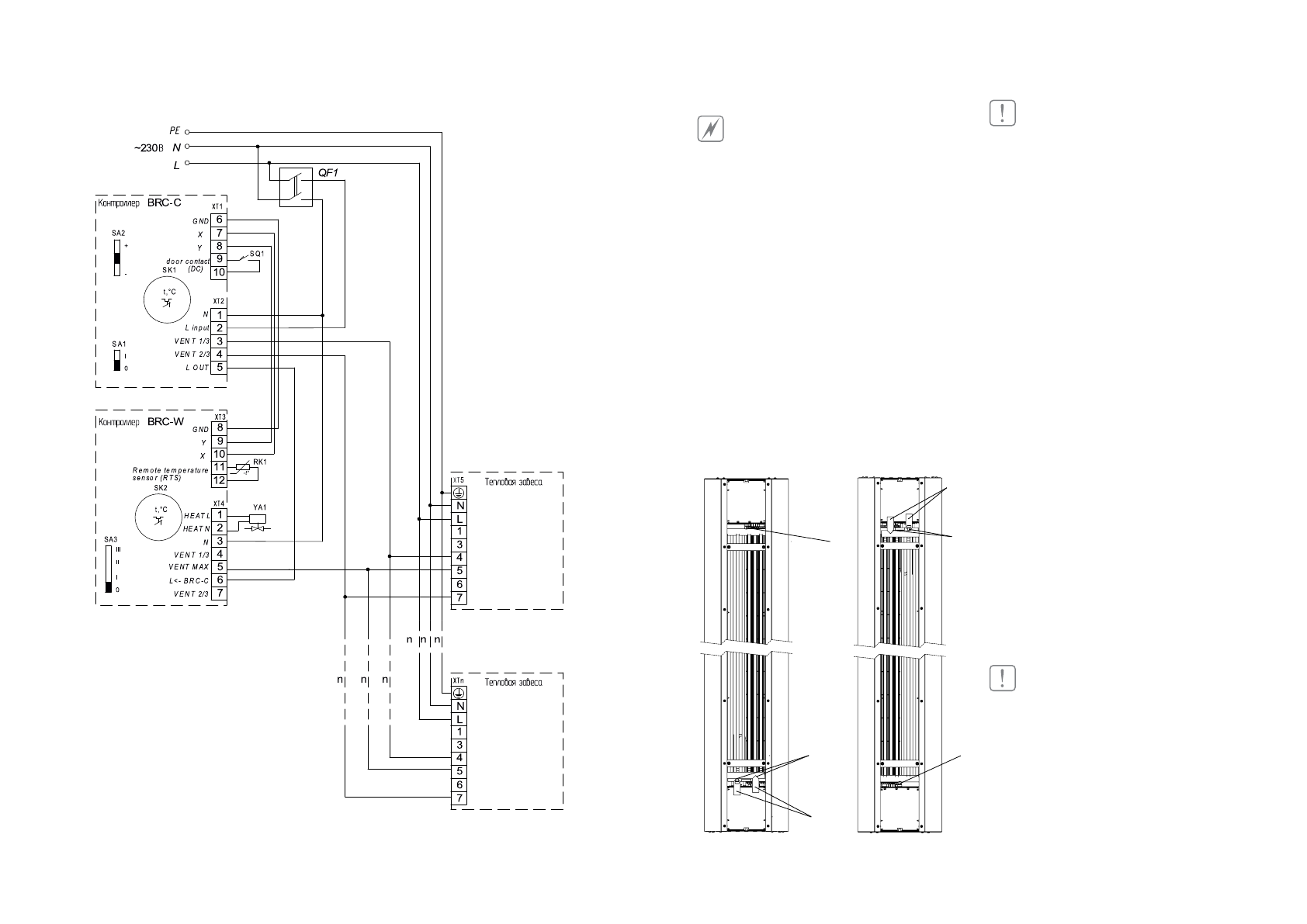

Групповое подключение водяных тепловых завес BHC-H22W35-DE к пульту BRC-С

Подключение теплоносителя

ОС ТО РОЖ НО!

• Подведение теплоносителя осуществляется

только через запорный вентиль

• Для расширения функциональных возмож-

ностей прибора потребитель может пред-

усмотреть установку смесительного узла для

автоматического регулирования температуры

помещения

•  При подключении завесы к тепловой сети без

использования смесительного узла необходима

обязательная установка водяного фильтра.

Подключение теплоносителя к тепловой завесе

производится через патрубки DIN 3/4” специали-

зированными монтажными организациями.

Завеса оснащена медноалюминиевым теплооб-

менником, снабженным тремя комбинированны-

ми кранами для слива теплоносителя и выпуска

воздуха. Ниже приведены схемы расположения

кранов для двух случаев установки завесы (с верх-

ним подводом теплоносителя (рис. А) и с нижним

подводом теплоносителя (рис. Б)):

1

3

2

2

1

3

             рис. А                                              рис. Б

ВНИМАНИЕ!

По умолчанию подвод теплоносителя осущест-

вляется снизу, при необходимости подключения

теплоносителя может осуществляться сверху, для

этого необходимо установить теплообменник так,

чтобы патрубки были расположены в верхней ча-

сти завесы.

Переустановка теплообменника

Последовательность действий при переустановке

теплообменника:

1. Отвернуть саморезы, фиксирующие лицевую

крышку водяной завесы и снять лицевую крыш-

ку водяной завесы.

2. Отвернуть гайки фиксирующие теплообменник

к корпусу водяной завесы и достать теплооб-

менник из водяной завесы.

3. Установить теплообменник в водяную завесу

(патрубки должны выходить вверх) и зафикси-

ровать его к корпусу водяной завесы.

4. Установить обратно лицевую крышку водяной

завесы и закрепить саморезами.

Удаление воздуха из теплообменника

В случае установки завесы по варианту А:

Подключить подводящий и отводящий патрубок

теплообменника к подающей магистрали. Открыть

запорные вентили, открыть краны для выпуска

воздуха. Дождаться окончания выхода воздуха из

обоих кранов. Плотно завернуть краны.

В случае установки завесы по варианту Б:

Подключить подводящий и отводящий патрубок

теплообменника к подающей магистрали. Открыть

запорные вентили, открыть кран для выпуска воз-

духа. Дождаться окончания выхода воздуха из кра-

на. Плотно завернуть кран.

ВНИМАНИЕ!

При заполнении теплообменника водой убеди-

тесь, что в нем не остался воздух. Воздушные

пробки могут привести к замерзанию теплоноси-

теля и разрыву трубок теплообменника.

SK1,SK2 - терморегуляторы;

ХТ1-XTn - колодка клеммная;

SA1 - переключатель включения режима защиты

от проникновения уличного воздуха;

SA2 - регулятор задержки выключения электро-

двигателей;

SA3 - переключатель режимов вентиляции;

RK1 - термодатчик;

SQ1 - концевой выключатель:

YA1 - электромагнитный привод двух-/трехходо-

вого вентиля;

QF1 - автоматический выключатель.
