9
с «Правилами устройства электроустановок».
Автоматический выключатель сети потребителя
должен обеспечивать полное снятие питающего
напряжения с изделия.
При монтаже стационарной проводки использо-
вать трехжильный кабель с минимальным сечени-
ем 1 мм
2
по медному проводнику. Электрическая
сеть, к которой будет подключена завеса, должна
обеспечивать защиту изделия от перегрузок и то-
ков короткого замыкания.
ОС ТО РОЖ НО!
• Запрещается подсоединение шины заземления
к водопроводной трубе, линии газоснабжения,
молниеотводу, телефонной или антенной сети.
• Обязательно должно быть обеспечено зазем-
ление тепловой завесы.
Далее приведена электрическая схема завес:
Монтаж завесы
Переустановка теплообменника
Изначально теплообменник завесы рассчитан на
установку слева от проема, для установки заве-
сы справа от проема необходимо выполнить не-
сколько действий.
Пошаговая схема действий по переустановке те-
плообменника при реализации конструкторских
решений:
1. отвернуть саморезы, фиксирующие лицевую
крышку водяной завесы и снять лицевую крыш-
ку водяной завесы.
2. отвернуть 4 гайки (2 штуки слева и 2 штуки спра-
ва), фиксирующие теплообменник к корпусу во-
дяной завесы и достать теплообменник из водя-
ной завесы.
3. открыть техническое окошко под патрубки те-
плообменника путем срезания перемычек.
4. установить теплообменник в водяную завесу
(патрубки должны выходить во вновь проделан-
ное техническое окошко) и зафиксировать его к
корпусу водяной завесы при помощи 4 гаек.
5. установить обратно лицевую крышку водяной
завесы и закрепить саморезами.
Подключение теплоносителя
Подключение теплоносителя к тепловой завесе
производится через патрубки DIN 3/4” специ-
ализированными монтажными организациями по
разработанным ими схемам подключения.
ВНИМАНИЕ!
• Подведение теплоносителя должно быть только
через запорный вентиль.
• Для расширения функциональных возможно-
стей прибора потребитель может предусмо-
треть установку смесительного узла.
• При подключении завесы к тепловой сети без
использования смесительного узла необходима
обязательная установка водяного фильтра.

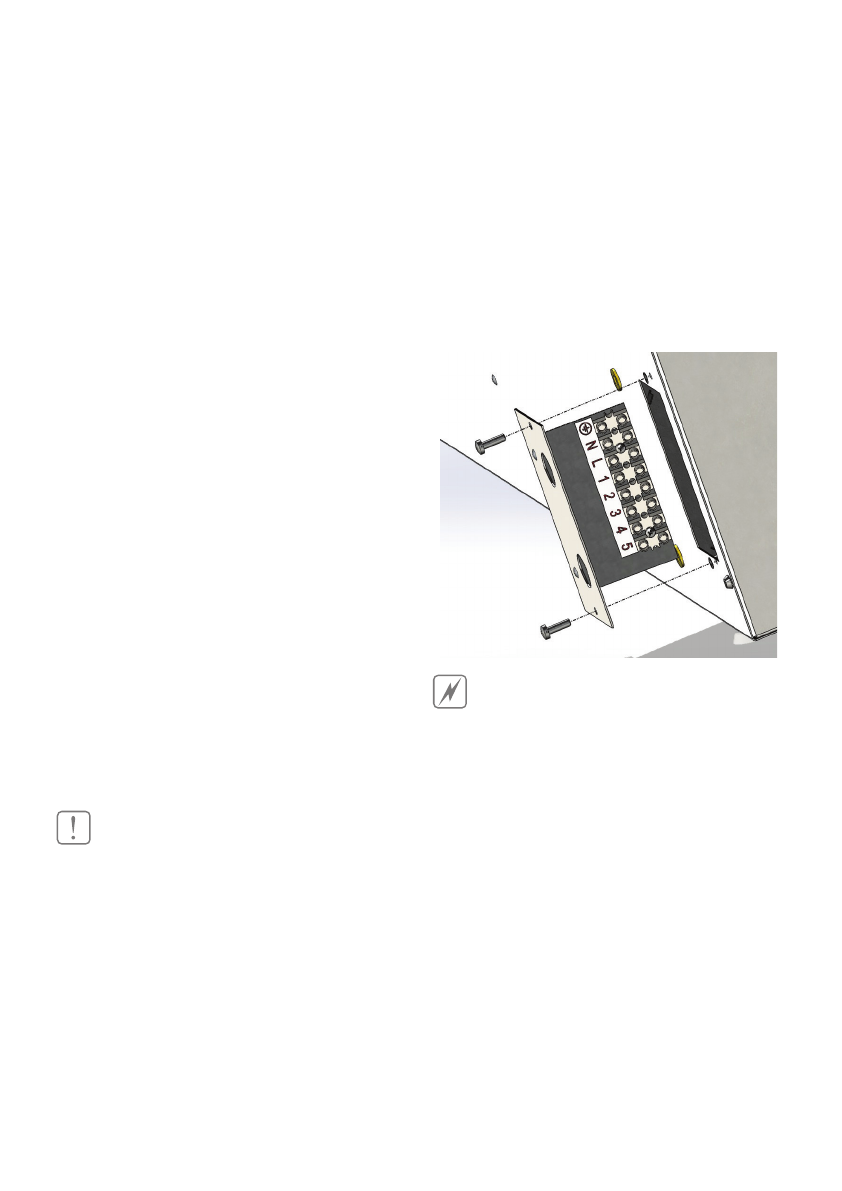

Подключение к электрической сети
Подключение к электросети осуществляется че-
рез автоматический выключатель в соответствии
