8

Монтаж завесы

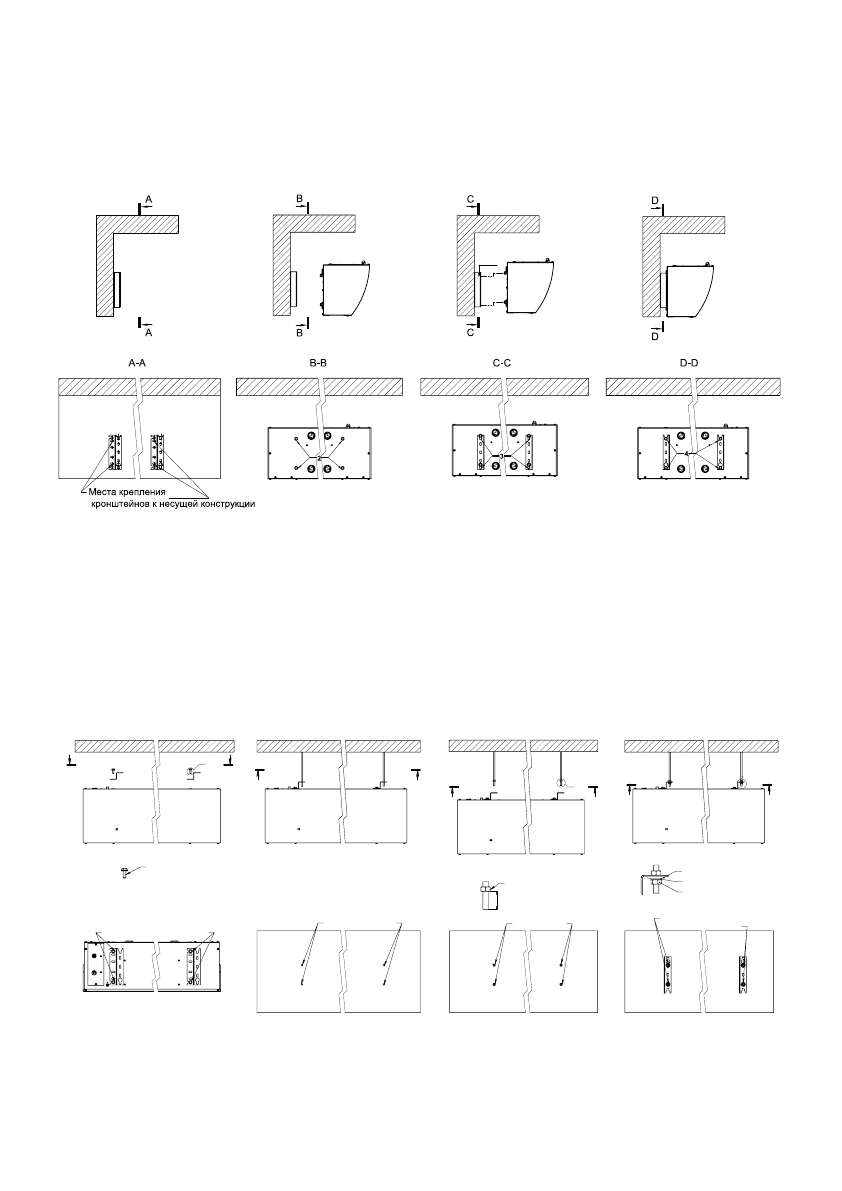

Схема крепления завесы горизонтально над проемом к стене с помощью кронштейнов

1. Закрепить кронштейны
к несущей конструкции

2. Вкрутить наполовину 4 болта
в резьбовые отверстия завесы

3. Навесить завесу на крон-
штейны

4. Затянуть накидным ключом
с трещёткой все болты

Инструкция по установке завес:

1. Закрепить кронштейны к несущей конструкции, согласно размерам;

2. Вкрутить наполовину болты в отверстия завесы;

3. Навесить изделие на кронштейны;

4. Затянуть болты крепления накидным или рожковым ключом.

Схема крепления завесы горизонтально над проемом к потолку (вкручивание шпилек в потолок)

Последовательность:

A

A

B

A-A

Закрепить кронштейны к завесе

B (1 : 2)

Болт М6х16

с фланцем

C

C

C-C

Вкрутить шпильки М6

F

F

G

F-F

Накрутить гайки

 20

G (1 : 1)

Гайка М6

H

H

I

H-H

Навесить изделие на шпильки

и затянуть нижние гайки

I (1 : 1)

Шайба увеличенная 6

Шайба гровер 6

Гайка М6
