Монтаж завесы

ВНИМАНИЕ!

• Перед проведением монтажных работ необхо-

димо ознакомиться с разделом «Меры безопас-
ности» настоящей инструкции.

• К монтажу и техническому обслуживанию завес

допускаются лица, изучившие их устройство,
правила монтажа и эксплуатации, и прошедшие
инструктаж по соблюдению правил техники
электропожаробезопасности.

• Тепловая завеса должна подключаться специ-

алистами, имеющими соответствующий допуск
по технике безопасности.

Размещение завесы

Перед отверстием воздухозабора и выхода воз-
духа не должно быть препятствий.
При монтаже завес должен обеспечиваться сво-
бодный доступ к местам их обслуживания. Для
перекрытия широкого проема допускается уста-
навливать несколько завес одного типа и серии
вплотную, создавая непрерывную воздушную
струю.
Завеса размещается стационарно, возможен
вертикальный и горизонтальный монтаж (слева/
справа от проема).

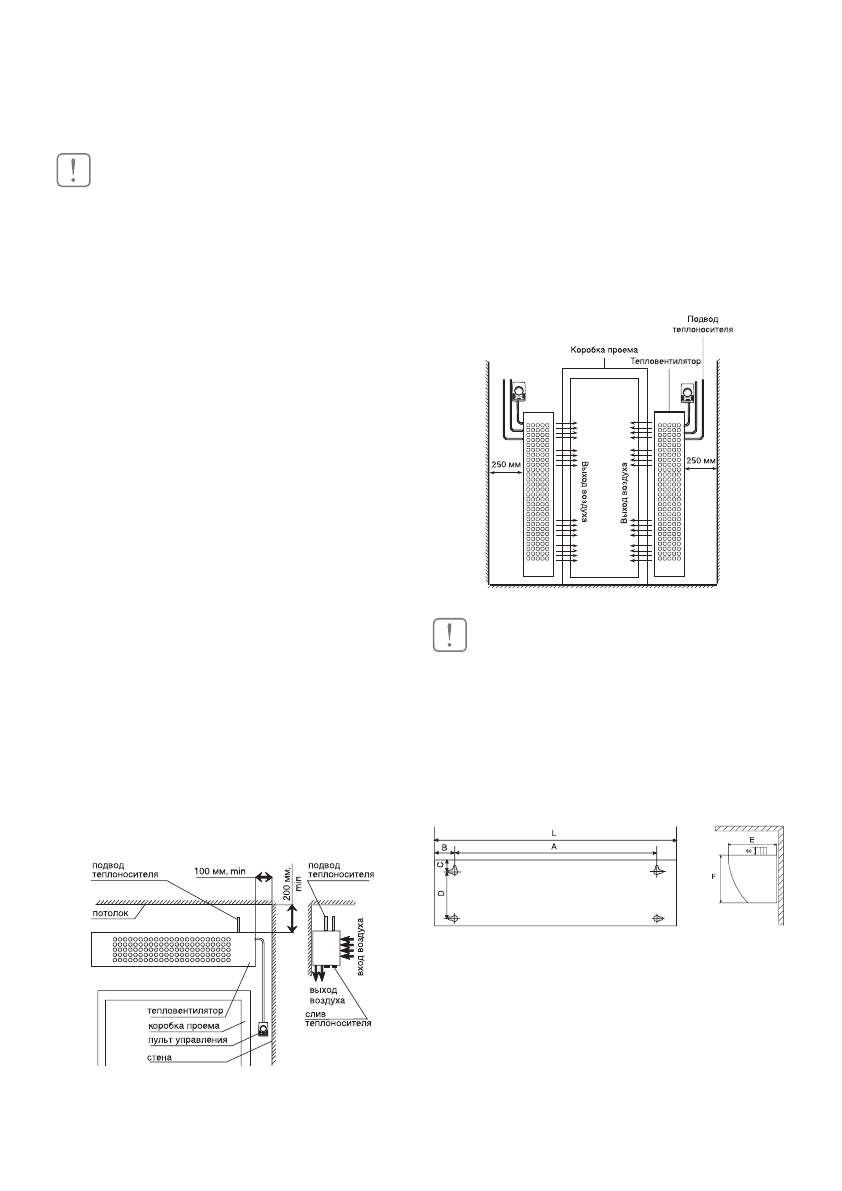

Горизонтальная установка

Для установки завесы над проемом в горизонтальном
положении, рекомендуется выдерживать расстояния,
не менее указанных на рисунке ниже.

Монтаж выполнен горизонтально, над проемом

Вертикальная установка

При вертикальном монтаже завесы ее необходи-
мо располагать таким образом, чтобы выпуск воз-
духа по возможности наиболее близко находился
к плоскости проема, а срез выпускающего сопла –
на уровне верхней кромки дверной рамы. При
монтаже необходимо следить, чтобы смотровые
отверстия были доступны и составляли примерно
250 мм.

Монтаж выполнен вертикально, над проемом

ВНИМАНИЕ!

По умолчанию слив теплоносителя расположен
с левой стороны завесы (если смотреть на нее
со стороны сопла), т.е. завесы рассчитаны для
установки слева от проема. Для установки заве-
сы справа от проема необходимо выполнить не-
сколько действий (см. пункт «переустановка те-
плообменника» стр. 9).

Схема задней пластины завес для

горизонтальной или вертикальной установки

В задней стенке корпуса завесы имеются пазы для
установки завесы. За эти пазы завеса навешива-
ется на предварительно вмонтированный в стену
крепеж. В качестве крепежа рекомендуются шуру-
пы или болты с диаметром шляпки от 9 до 11 мм.
Установочные размеры завес приведены в табли-
це на странице 7.

Монтаж завесы
