11

Управление прибором

ВНИМАНИЕ!

Есть возможность подключения электромагнитно-
го клапана вентиля к пульту NTL Номинальный ток
клапана не должен превышать 0,5 А.

ВНИМАНИЕ!

Приведенные схемы электрические принципи-
альные подразумевают подключение электро-
привода двух/трехходового клапана с наличием
возвратной пружины. В случае ее отсутствия элек-
тропривод следует подключать к пульту через
реле с одним нормально замкнутым контактом
и одним нормально разомкнутым контактом по
схеме, приведенной ниже. Характеристики реле:
номинальное напряжение 220В; номинальный ток
выбирается исходя из характеристик электропри-
вода.
В случае если номинальный ток электропривода
превышает 0,5 А его подключение так же произво-
дится при помощи реле.

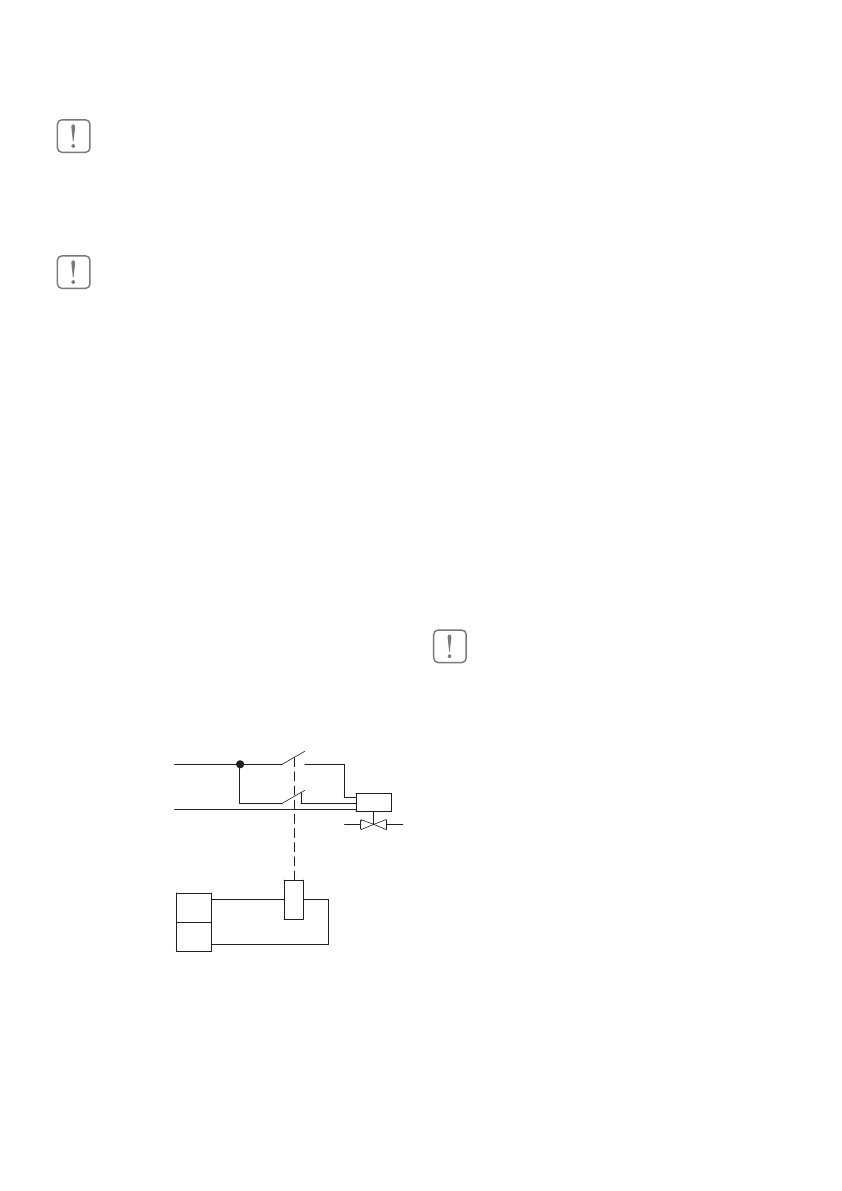

Подключение электромагнитного привода
двух-/трехходового вентиля без возвратной
пружины:

L

1

2

N

3

4

5

M1

~

C1

Пульт управления

SA1

SK1

SA2

SA3

1

2

3

4

XT2

XT1

YA1

Тепловая завеса

Тепловая завеса

4

5

YA1

KM1.2

KM1.1

KM1

N

L

XT1

~220-230

В

КМ1 - электромагнитное реле;
КМ1.1 - нормально разомкнутый контакт реле;
КМ1.2 - нормально замкнутый контакт реле;
YA1 - привод электромагнитного вентиля;
ХТ1 - клеммная колодка.

Подключение пульта NTL

Монтаж производится при отключенном напря-
жении питания. Отсоедините крышку пульта, за-
крепите пульт управления на стене при помощи
крепежных элементов (максимальный диаметр 3,5
мм), используя отверстия в основании. Проведите
провода в специальные отверстия в задней стенке
корпуса и присоедините их к клеммам.
Пульты подключаются посредством медного кабе-
ля с сечением жил не менее 1,0 мм² в соответствии
с принципиальными электрическими схемами
приведенными выше.

Управление прибором

Управление завесой осуществляется с помощью
выносного проводного пульта. Пульт управле-
ния, при помощи встроенного в него термостата,
позволяет поддерживать необходимую темпе-
ратуру воздуха вблизи проема и регулировать
тепловую мощность завесы.

ВНИМАНИЕ!

Пульт должен располагаться вне зоны воздушного
потока завесы, иначе работа терморегулятора бу-
дет зависеть от температуры воздушного потока.

Управление завесами BHC-B10W10-PS,
BHC-B15W15-PS

•

Перед включением завесы переключатели
пульта управления должны находиться в поло-
жении 0.

•

Вентиляция (режим «0»)

Работа завесы в режиме вентиляции
Включение.

 Для включения завесы в режим вен-

тиляции (без нагрева) необходимо перекрыть
вентили для подвода теплоносителя и перевести
переключатель 1 в положение l при этом начина-
ют работать вентиляторы завесы.

Выключение.

 Для отключения перевести пере-

ключатель 1 в положение 0 и отключить завесу от
электросети.
