Уважаемый покупатель! Благодарим Вас за выбор нашей продукции!

Приобретенный Вами прибор прошел многочисленные испытания и тесты, что позволяет гарантировать его высокое качество. Мы надеемся, что
он оправдает все Ваши ожидания.

ВНИМАНИЕ!

Пожалуйста, внимательно прочитайте данное руководство

по установке и эксплуатации и сохраняйте его до момента окончания
использования прибора. Все операции по установке и подключению
должны производится на полностью обесточенном приборе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

(смотрите на этикетке)

Прибор отвечает стандартам качества электробезопасности NF по
категориям В или С в соответствии с информацией на этикетке. Степень
защиты IP24. Класс защиты II.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Прибор предназначен для установки и использования в жилых
помещениях.
Прибор может устанавливаться в ванной комнате согласно рис

(размеры в см):
- в зоне Volume 3
- в зоне Volume 2, если человек, находясь в душе или ванне НЕ сможет
дотянуться до прибора
Требуемое минимальное расстояние до других предметов согласно рис

 (размеры в см).

В случае если какой-либо облицовочный материал на стене проложен
поверх толстого изоляционного слоя, то следует поместить под несущий
кронштейн прибора прокладку, толщина которой равна толщине
изоляционного материала, что обеспечит образование между стеной
и задней стенкой прибора свободного зазора, достаточного для того,
чтобы не оказывать влияние работу блока управления и датчика

t°

.

Внимание! Установка прибора запрещена:

На сквозняке, который может нарушить процесс измерения и
регулирования

t°

.

(Под отверстием принудительной регулируемой системы вентиляции и
т.п.)
Под или поверх фиксированной стенной розеткой  (см. рис

A

).

В зоне Volume1 ванных комнат (см. рис

)

В зоне Volume2 если человек, находясь в душе или ванне сможет
дотянуться до прибора.

Производитель не рекомендует установку вертикальных

моделей на высоте более 1000 м над уровнем моря, т.к. в таких
условиях есть вероятность некорректной работы прибора
- повышение t° выходящего воздуха (примерно на 10°С при
изменении высоты на 1000м).
Категорически запрещено устанавливать вертикальные модели
горизонтально и горизонтальные модели вертикально (см. рис

B)

(когда решетки жалюзи оказываются в вертикальном положении),
а также запрещено переворачивать прибор решеткой-жалюзи вниз.
Приборы с маркировкой как на рис

B предназначены только для

фиксированного настенного монтажа. Запрещено устанавливать
такие приборы на пол либо использовать их в мобильном
положении.

1.  Фиксация прибора на стене

Положите прибор на ровную поверхность решеткой-жалюзи вниз
При помощи плоской отвертки подденьте один угол кронштейна (см. рис

)

Поднимите одну сторону кронштейна под углом в 45oC и выньте вторую
сторону кронштейна
Расположите кронштейн у стены на уровне пола  (см. рис.

 позиция 1).

Наметьте два места для отверстий по пунктирной линии (места нижних
отверстий кронштейна)
Приподнимите кронштейн, совместив отметки с нижними отверстиями
кронштейна, после чего наметьте оставшиеся два места для верхних
отверстий кронштейна (позиция 2).
Просверлите отверстия и зафиксируйте кронштейн на стене при помощи
дюбелей и винтов
Не забудьте вставить прокладки между кронштейном и стеной при
необходимости
Поставьте прибор на нижние выступы кронштейна согласно рис

 S1

Прижмите прибор к верхним выступам кронштейна согласно рис

 S2

Защелкните прибор на кронштейне по направлению сверху вниз

Модели оснащенные электрическим кабелем с штепсельной вилкой
подключаются к стандартной стенной электрической розетке сети
питания 230В/ 50Гц.

Внимание! Скрытое электрическое подключение может
осуществляться только квалифицированным электротехником.

Прибор подключается к сети питания 230В/50Гц.
Во влажных помещениях распределительная коробка должна быть на
25см выше уровня пола.
Установка должна иметь устройство отключения с расстоянием
размыкания контакта 3мм. Прибор не требует заземления.

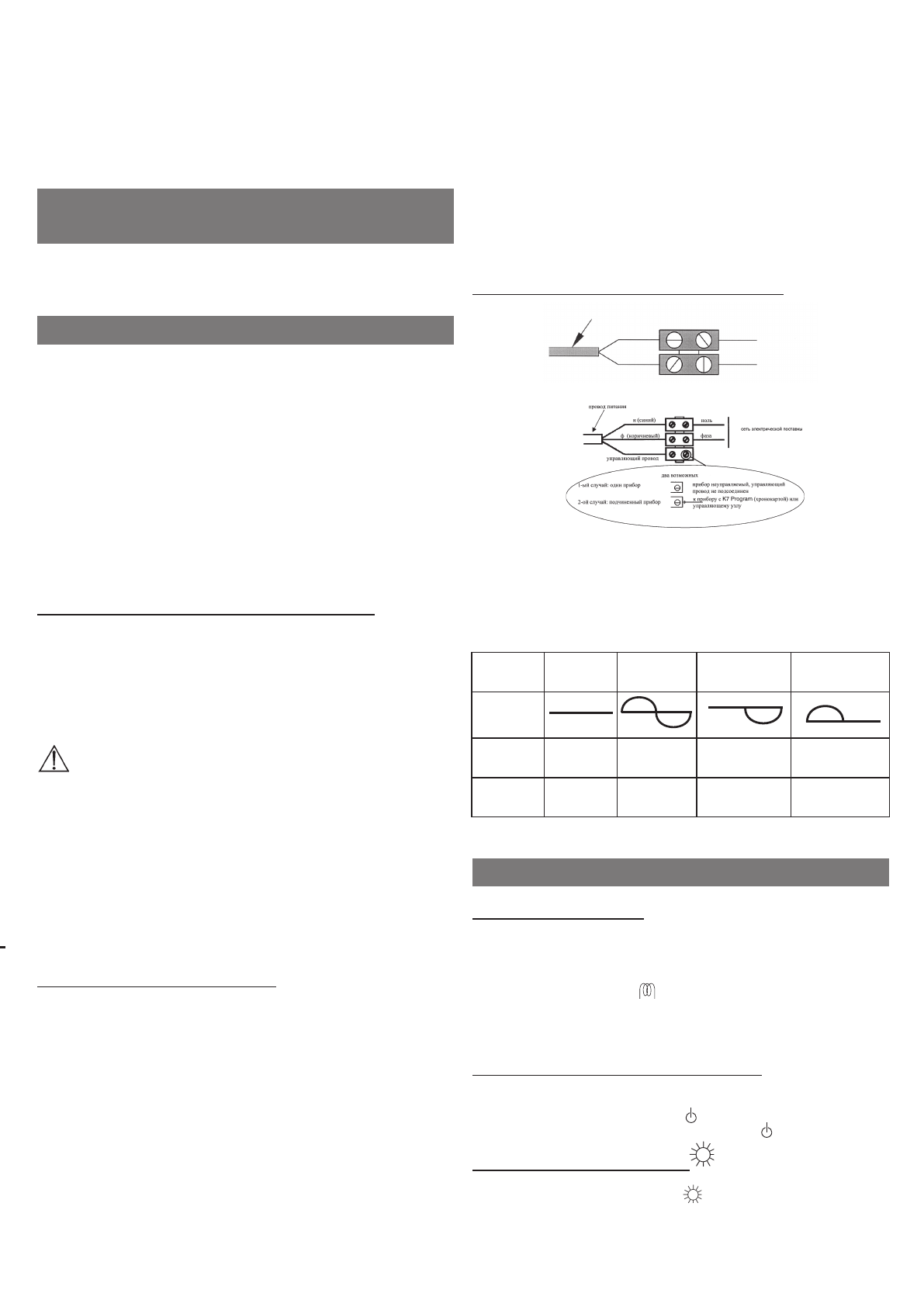

3. Подключение контрольного провода

провод прибор

ноль

н (синий)

фаза

ф коричневый)

питание

C

помните о необходимости соблюденияполярности (синий провод –
нулевой, коричневый – фазный)
в таблице приведены команды, подаваемые в контрольный провод и
получаемые  рабочие режимы

Таблица команд, которые могут быть переданы прибору по
контрольному проводу.

Коман-

ды

Нет тока

Период

230В

Полупериод

–115В

Полупериод

+115В

Осци-

лограф

Режим

работы

Ком-

форт

Эконом

Антио-

бледенение

Стоп

Выключить

t°

t°

to ниже

на 3-4°С

~ 7°С

Остановка

работы

Измеряется напряжение между контрольным проводом и нулем.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1. Панель управления

Модели с механическим термостатом рис

n

Î

Выключатель-бантик

o

Î

Колесико t°

Модели с электронным термостатом рис

V1 – индикатор работы ТЭНа

 когда to воздуха в подходит к заданному

уровню, мигает и гаснет.

n

Î

Ручка-бегунок переключателя режимов.

o

Î

Колесико установки значения t°

2.  Включение/Выключение прибора

Вкл: Переведите бантик

n

в положение

I

Выкл: Переведите

n

в положение

0

Переведите бегунок

n

в положение

Переведите бегунок

n

в положение, отличное от

3. Режим работы Комфорт:

Переведите бантик

n

в положение I

Установите бегунок

n

в положение

3.1.

 Поверните колесико

o

 в положение MAX. В случае если

t°

 в

помещении ниже максимально возможного уровня по шкале значений
для данного прибора нагревательного элемент заработает (у моделей с
электронным термостатом загорится индикатор

V1

).
