12

VHF 300    Инструкция  по установке

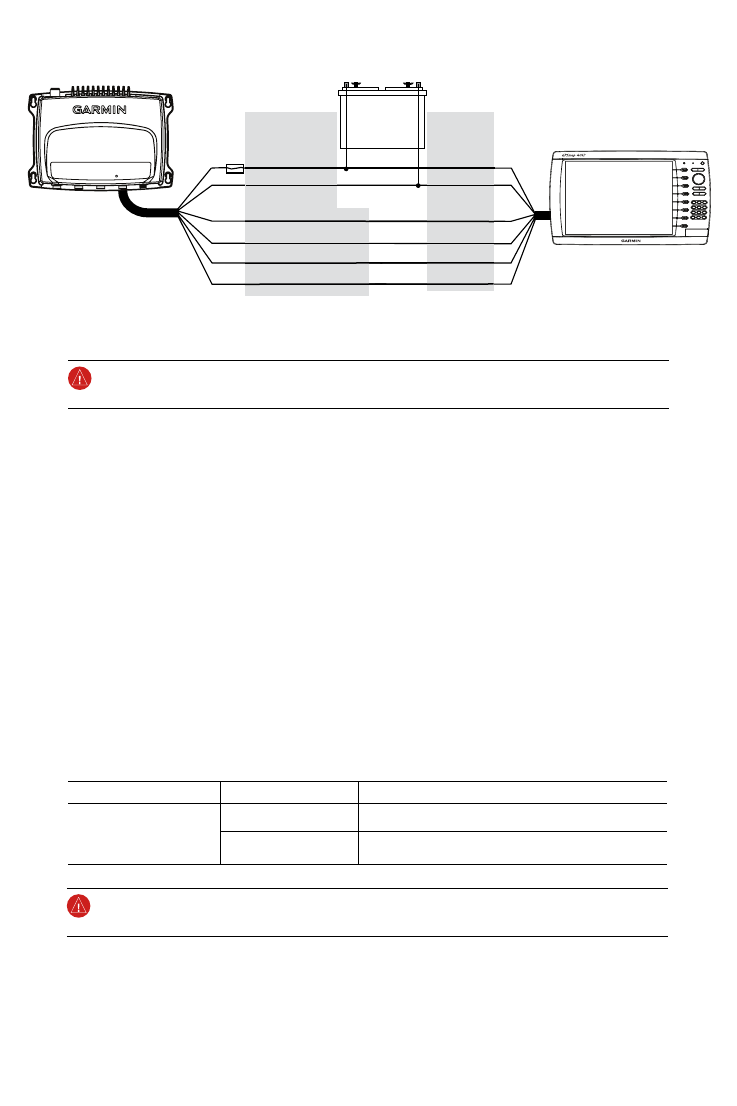

Рис.:Подключение радиостанции серии VHF 300 к устройству NMEA 0183

ВНИМАНИЕ: Закройте все соединения водонепроницаемой изоляционной лентой (например, рези-
новой вулканизированной лентой), чтобы внутрь радиостанции не просачивалась вода.

Подключение радиостанции серии VHF 300 к мегафону (опция)

1. Следуйте инструкциям по установке, предоставленным производителем мега-

фона (если он уже не установлен).

2. Обратитесь к производителю пассивного динамика, чтобы определить положи-

тельную и отрицательную клемму мегафона.

3. Используя  таблицу  кабеля  питания  VHF  300,  определите  положительный  и  от-

рицательный провод.

4. Подключите положительный и отрицательный провод кабеля GHS 10 к пассив-

ному динамику.

5. Для удлинительных проводов используйте провода с площадью сечения не ме-

нее 22 AWG.

Таблица кабеля питания GHS 10

Устройство

Цвет провода

Функция

Кабель питания

Желтый

Мегафон — положительный (+)

/данных VHF 300

Зеленый

Мегафон — отрицательный (-)

ВНИМАНИЕ: Закройте все соединения водонепроницаемой изоляционной лентой (например, рези-
новой вулканизированной лентой), чтобы внутрь радиостанции не просачивалась вода.

+

-

>

>

>

>

>

>

>

>

NMEA 0183-

compatible

chartplotter

VHF 300

transceiver box

Battery
12 Vdc

White—Rx A (+)

Orange/White—Rx

B

 (-)

Gray—Tx A (+)

Pink—Tx B (-)

Red—power (+)

Black—ground (-)

Tx A (+)

Tx

B

 (-)

Rx A (+)

Rx B (-)

Power +

Ground -

Wire Color

and Function

Wire

Function

Fuse 10A

Цвет и функция
провода

красный — питание (+)

черный — земля (-)

Функция
провода

питание (+)

 земля (-)

TxA (+)

Tx

B

 (-)

RxA (+)

RxB (-)

белый RxA (+)

оранжевый/белый - Rx

B

 (-)

серый - TxA (+)

розовый - TxB (-)

 блок приемопере-

датчика VHF 300

NMEA 0183-

совместимый

картплоттер

батарея
