GPSMAP 292/298 Руководство пользователя

ПРИЛОЖЕНИЕ

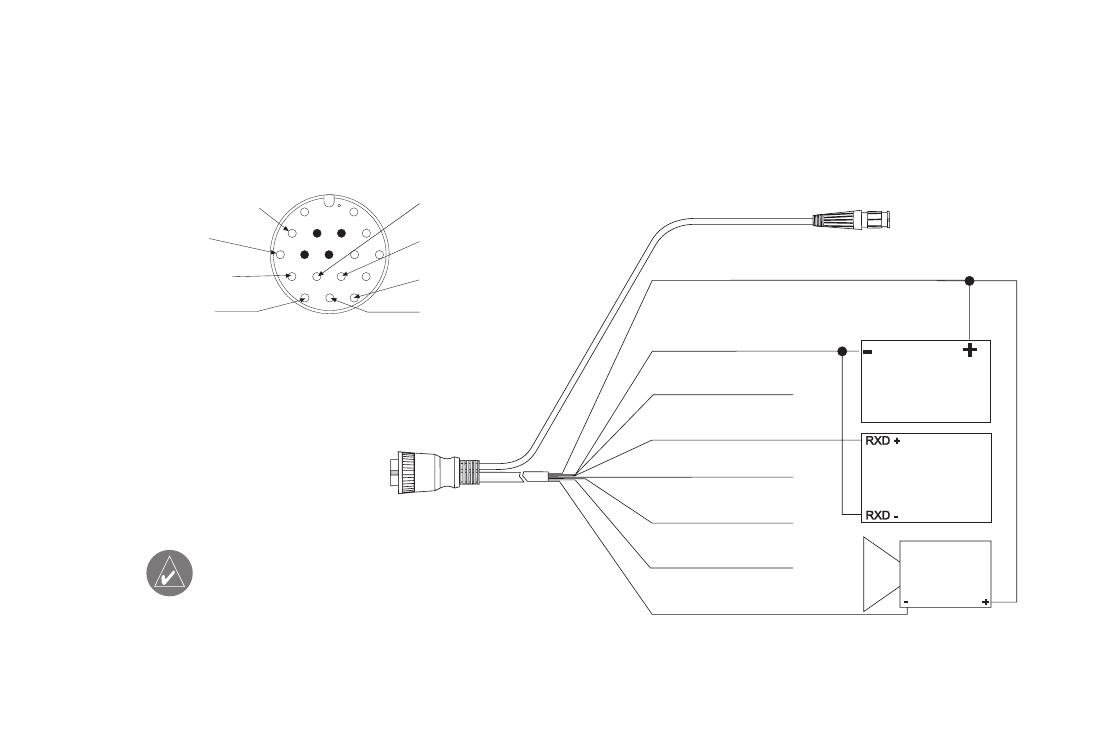

Подключение кабеля питания/данных

Кабель питания/данных предназначен для соединения прибора
GPSMAP 292/298 с системой питания постоянного тока, а также

для подключения внешних устройств. На схеме ниже приведен
цветовой код, используемый при подключении. В системе
используется предохранитель AGC/3AG номиналом 3 А.

Пин 11 – желтый
(сигнализация)

Пин 15 – красный
(“+” источника питания)

Пин 18 – черный (земля)

Пин 14 – зеленый (CANet L)

Пин 13 – белый (CANet H)

Пин 16 – коричневый (RX NMEA)

Пин 17 – синий (TX NMEA)

К трансдьюсеру.

Красный,

черный,

оранжевый,

синий,

коричневый,

зеленый,

белый,

желтый.

Источник питания
пост. тока.

Устройство NMEA.

Реле сигнализации. Максималь |

ный ток обмотки 100 мА.

Пин 11 – желтый (сигнализация)

ПРИМЕЧАНИЕ: Во время типовой установ-
ки используются только красный и черный
провод. Для нормальной работы устройс-
тва не требуется подключение остальных
проводов.
