GPSMAP 292/298   Руководство пользователя

77

ИСПОЛЬЗОВАНИЕ ЭХОЛОТА

показана только глубина подводных объектов; Вы не можете
определить их горизонтальное местоположение. Давайте
обратимся к рисунку, приведенному ниже. В действительности
рыба не находится прямо над деревом, но на странице эхолота
это выглядит именно так.

Зона покрытия трансдьюсера

Область, покрываемая переданной звуковой волной, опреде-
ляется углом конуса трансдьюсера и глубиной. Трансдьюсер с
частотой 50 кГц образует широкий конус 40о с шириной зоны
покрытия около 2/3 глубины. Однако при использовании широ-
кого луча трансдьюсера достигается меньшее разрешение, и
на экране будет показано менее подробное изображение дна.
Как показано на рис. справа, при глубине 30 футов угол конуса
40о (50 кГц) покрывает круг диаметром около 20 футов.

Трансдьюсер с частотой 200 кГц образует узкий конус 10о с
шириной зоны покрытия около 2/10 глубины. Однако при этом
достигается высокая степень разрешения. Как показано на
рис. справа, при глубине 30 футов угол конуса 10о (200 кГц)
покрывает круг диаметром около 6 футов.
Двухчастотный режим трансдьюсера обеспечивает широкую
область покрытия и высокий уровень разрешения дна.

Белая линия

Звуковые волны эхолота, отраженные от твердого дна, имеют
большую мощность, чем сигналы, отраженные от мягкого
дна. Тонкая «белая линия» показывает мягкое дно, а широкая
«белая линия» – твердое дно. Обычно линия, отделяющая
дно от воды, показана красным цветом. Эта линия повторяет
контур дна и крупных объектов, лежащих на дне. Функция «бе-
лой линии» упрощает расшифровку информации об области
дна. В представленных ниже рисунках используется цветовая
палитра “Classic Black”.

Термоклины

В двух словах термоклину можно описать как «разрыв» в воде,
где температура меняется быстрее, чем в верхнем слое воды.
На экране эхолота термоклины показаны цветами, соответс-
твующими маломощным сигналам.

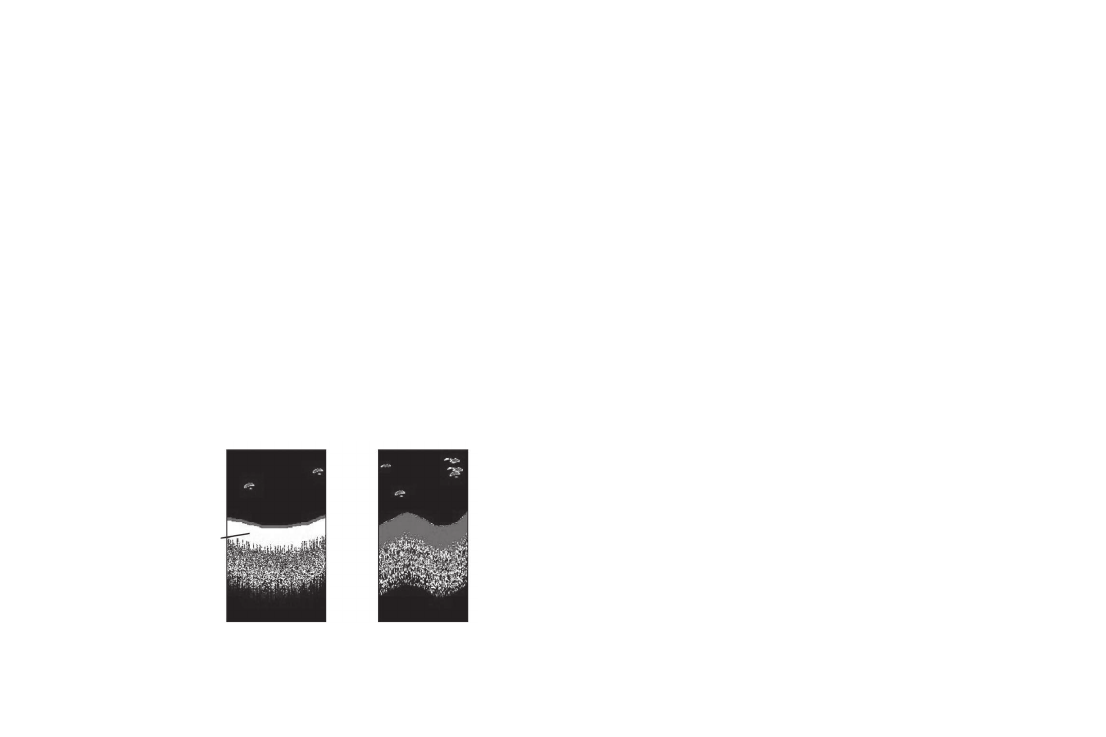

Функция «белой

линии» включена

Толстая белая

линия: твердое

дно.

Функция «белой

линии» отключена
