GPSMAP 292/298   Руководство пользователя

83

ПРИЛОЖЕНИЕ

Монтаж прибора GPSMAP 292/298 заподлицо

Вы можете вмонтировать прибор GPSMAP 292/298 с внешней
антенной в плоскую панель. Перед началом установки убе-
дитесь, что размеры выбранной поверхности соответствуют
габаритам прибора (см. размеры на стр. 86). Под слотом для
карт памяти должно оставаться пространство не менее 32 мм.
При монтаже используйте входящий в комплектацию шаблон.
Инструкции по монтажу прибора заподлицо приведены на
этом шаблоне.

Установка трансдьюсера

Трансдьюсер играет роль глаз и ушей Вашего нового эхолота.
Правильная установка трансдьюсера является необходимым
условием нормальной работы Вашего устройства. Трансдью-
сер передает по направлению к дну акустические волны в
форме конуса. Чем шире угол этого конуса, тем больше зона
покрытия трансдьюсера на данной глубине.

Трансдьюсеры с широким углом конуса лучше подходят для
использования на мелководье. Широкий угол конуса обеспе-
чивает большую зону покрытия, но при этом снижает разре-
шение дна. В глубоководных областях такие трансдьюсеры
могут привести к возникновению значительных «мертвых
зон», в которых рыба и другие объекты будут от Вас скрыты.
Трансдьюсеры с узким углом конуса следует использовать

преимущественно в условиях глубоководья. Эти трансдьюсеры
обеспечивают меньшую зону покрытия (по сравнению с тран-
сдьюсерами с широким углом конуса на одной и той же глуби-
не), но в то же время позволяют получить лучшее разрешение
дна и меньшую «мертвую зону». Двухчастотные трансдьюсеры
позволяют использовать преимущества широкого и узкого
угла конуса.

В комплект прибора GPSMAP 298 входит транцевый двухчастот-
ный трансдьюсер 50/200 кГц, 40о/10о с датчиком температуры.
Этот универсальный трансдьюсер подходит для любых условий.

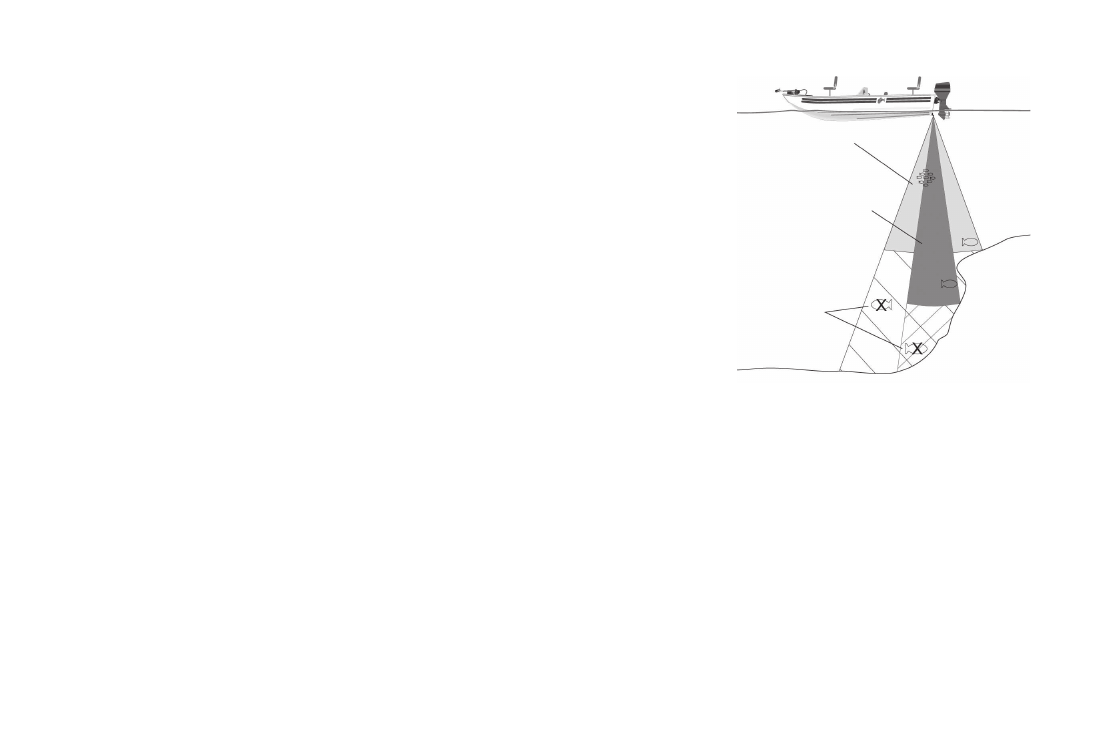

Широкий угол

конуса

Узкий угол конуса

Мертвая зона

– рыба не видна
