7

Polski

1

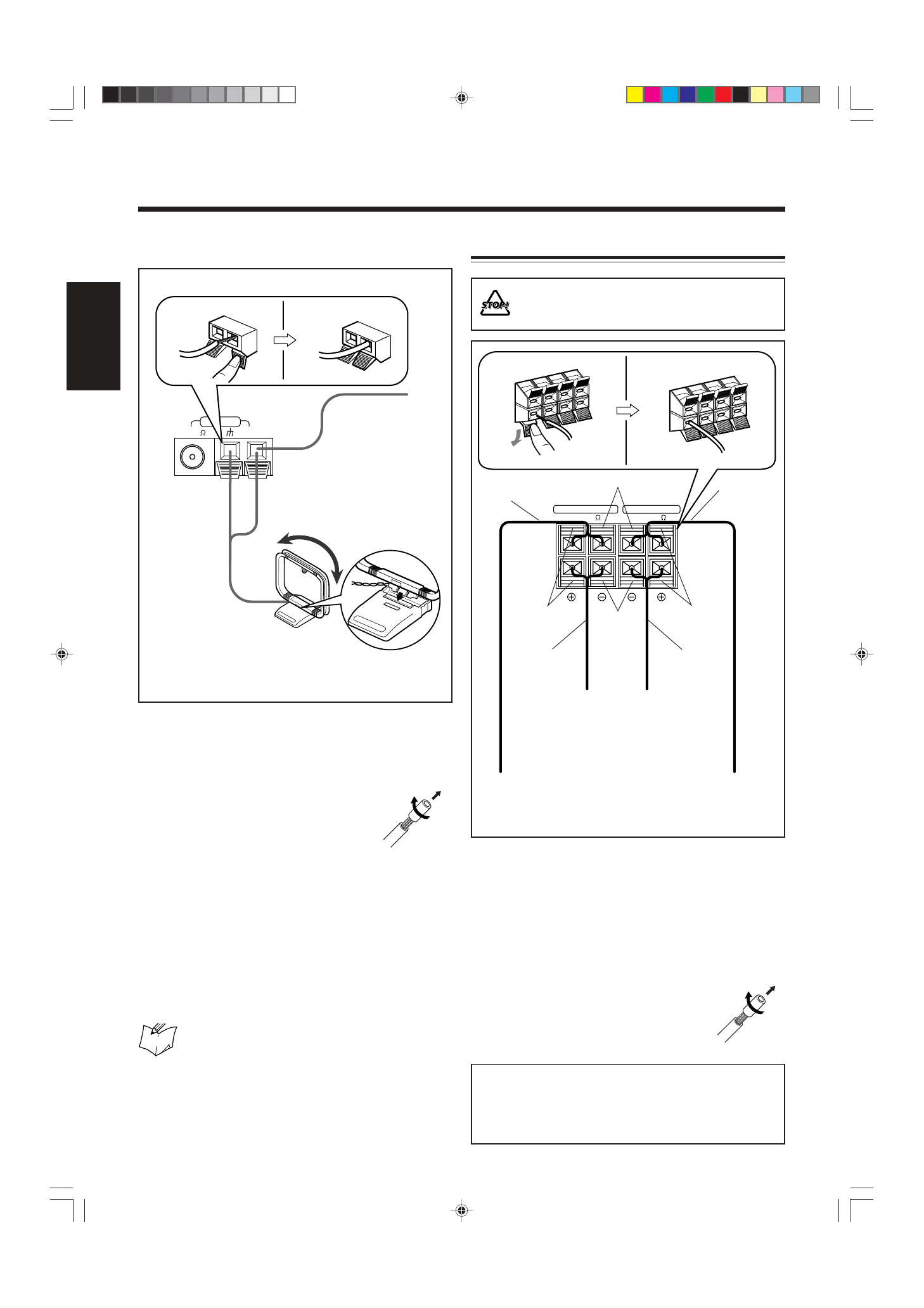

Naciśnij i przytrzymaj zacisk przy złączu
anteny AM w tylnej części urządzenia.

2

Wsuń końcówkę przewodu anteny ramowej
AM (MW) do złącza.

• Jeśli przewód anteny AM (MW) jest

pokryty izolacją winylową, usuń ją
w sposób pokazany na rysunku.

3

Zwolnij zacisk.

4

Obracając antenę AM (MW), ustal
położenie zapewniające najlepszy odbiór.

Podłączanie zewnętrznej anteny AM (MW)

W przypadku słabego odbioru podłącz pojedynczy
przewód z izolacją winylową do złącza AM i rozwiń
przewód w poziomie. (Antena ramowa dla zakresu AM
(MW) musi pozostać podłączona.)

Poprawianie odbioru stacji FM i AM (MW)

• Należy się upewnić, że kable anten nie stykają się

z jakimikolwiek złączami ani przewodami.

• Anteny należy ustawić/poprowadzić z dala od metalowych

elementów urządzenia, przewodów połączeniowych oraz
przewodu sieciowego.

1

Naciśnij i przytrzymaj zacisk przy złączu
głośnikowym w tylnej części urządzenia.

2

Wsuń końcówkę przewodu głośnikowego do
złącza.

Pamiętaj o dopasowaniu biegunów przewodów do
złączy (kolorów): niebieski (+) do niebieskiego (+)
i czarny (–) do czarnego (–); czerwony (+) do
czerwonego (+) i czarny (–) do czarnego (–).
• Jeśli końcówka przewodu jest pokryta

izolacją winylową, usuń ją w sposób
pokazany na rysunku.

3

Zwolnij zacisk.

WAŻNE:

• Używaj wyłącznie kolumn o impedancji podanej przy

złączach głośnikowych w tylnej części urządzenia.

• NIE podłączaj więcej niż jednej kolumny do jednej pary

złączy głośnikowych.

MAIN SPEAKER

SUB WOOFER

4-8

[       ]

6

[         ]

R

R

L

L

-16

uwagi

Antena AM (MW)

Przewód w izolacji
winylowej (nie
należy do
wyposażenia)

Antena ramowa AM (MW)
(w zestawie)

Podłączanie kolumn głośnikowych

Przewód
głośnikowy
(czerwony/
czarny)

Od złączy

lewego

głośnika

głównego

Przewód

głośnikowy

(czerwony/

czarny)

Przewód głośnikowy
(niebieski/czarny)

Od złączy

prawego

głośnika

głównego

Od złączy

lewego

głośnika

subniskotonowego

Od złączy

prawego

głośnika

subniskotonowego

1

Przewód

głośnikowy

(niebieski/

czarny)

Niebieski

Czerwony

Czarny

ANTENNA

FM  75

AM

[        ]

1

Czarny

2, 3

2, 3

4

Model MX-GB6:
NIE podnoś kolumny za tunel basrefleksu (na
górnej ściance).
