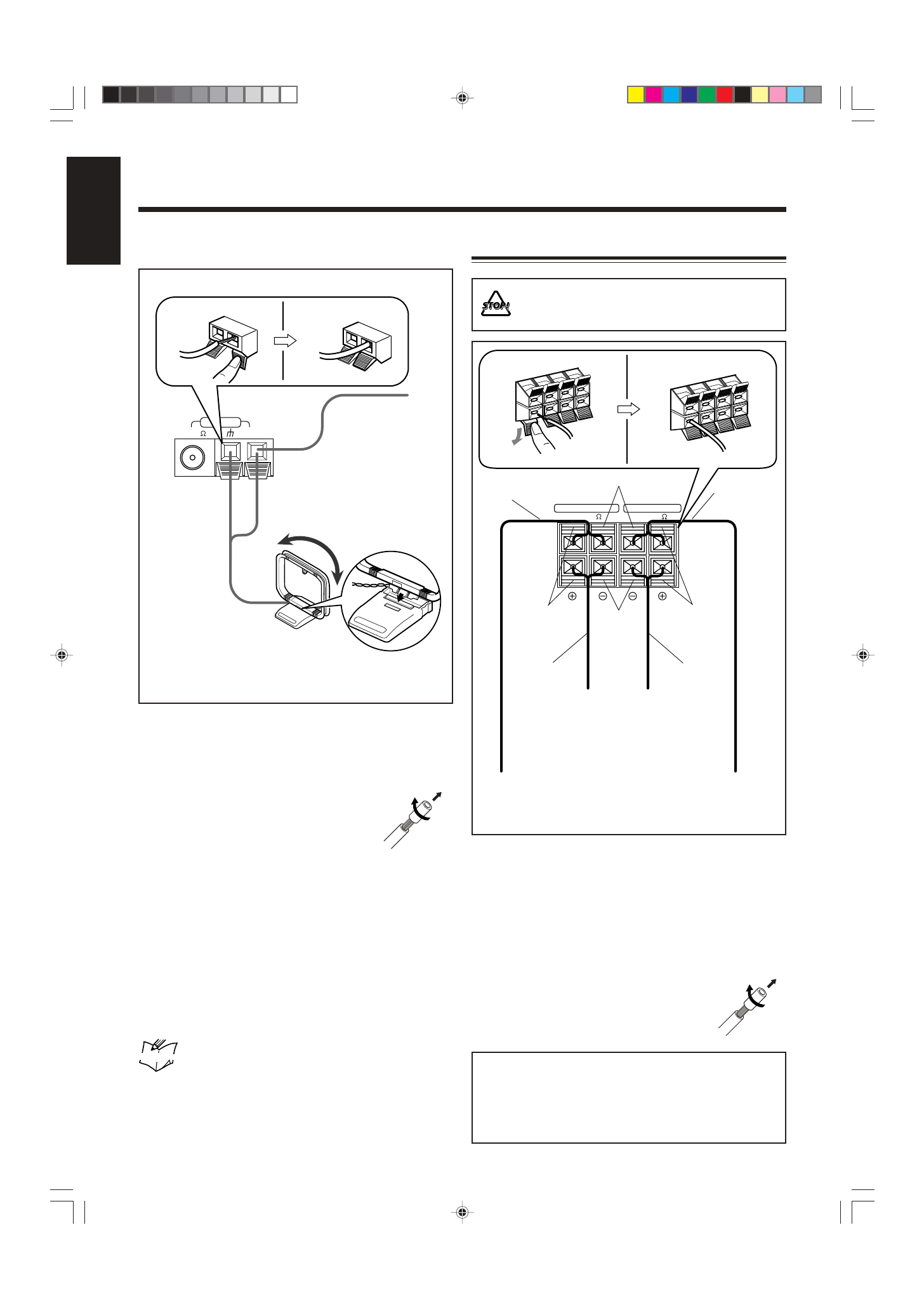

JVC MX-GB5 - Инструкция по эксплуатации - Страница 12

7

Česky

1

Stiskněte a podržte svorku konektoru AM
na zadní straně přístroje.

2

Do konektoru zasuňte konec kabelu rámové
antény AM (pro střední vlny).

• Je-li drát rámové antény AM (pro

střední vlny) pokryt vinylem, odstraňte
jej otáčením podle obrázku.

3

Uvolněte prst ze svorky.

4

Otáčejte rámovou anténou AM (pro střední
vlny), dokud nezískáte nejlepší příjem.

Připojení venkovní antény AM (pro střední vlny)

Je-li příjem slabý, připojte ke konektoru AM jednoduchý
drát s vinylovou izolací a vodorovně jej natáhněte.
(Rámová anténa AM - pro střední vlny - musí zůstat
připojena.)

Chcete-li dosáhnout lepší příjem pásma FM i AM
(středních vln):

• Zkontrolujte, zda se vodiče antény nedotýkají žádných jiných

konektorů a připojovacích kabelů.

• Anténa musí být v dostatečné vzdálenosti od kovových částí

přístroje, připojovacích kabelů a napájecí šňůry.

1

Stiskněte a podržte svorku konektoru
reproduktoru na zadní straně přístroje.

2

Do konektoru zasuňte konec kabelu
reproduktoru.

Přesvědčte se, že odpovídá barva (polarita). Zapojte
modrý kabel (+) do modrého konektoru (+), černý
kabel (–) do černého konektoru (–); červený kabel
(+) do červeného konektoru (+) a černý kabel (–) do
černého konektoru (–).
• Vinylovou izolaci kabelu reproduktoru

odstraňte otáčením (viz obrázek).

3

Uvolněte prst ze svorky.

DŮLEŽITÉ:

• Použijte pouze reproduktory se stejnou impedancí, která

je uvedena na konektorech reproduktorů na zadní straně
přístroje.

• K jednomu konektoru reproduktoru připojujte pouze

jeden reproduktor.

MAIN SPEAKER

SUB WOOFER

4-8

[       ]

6

[         ]

R

R

L

L

-16

Poznámka

Anténa AM (pro střední vlny)

Vodič s vinylovou
izolací (není
součástí balení)

Rámová anténa AM - pro
střední vlny (součást
balení)

Připojení reproduktorů

    Kabel
   reproduktoru
(červený/černý)

Konektory

levého

hlavního

reproduktoru

      Kabel

reproduktoru

(červený/

černý)

Kabel reproduktoru
(modrý/černý)

Od

konektoru

pravého

hlavního

reproduktoru

Od konektorů

levého

subwooferu

Od

konektorů

pravého

subwooferu

1

    Kabel
 reproduktoru

(modrý/černý)

Modrá

Červená

Černá

ANTENNA

FM  75

AM

[        ]

1

Černá

2, 3

2, 3

4

Pro MX-GB6:
Při přenášení NEDRŽTE reproduktor za vodič (na
horní části reproduktoru).
