7

Р

усский

1

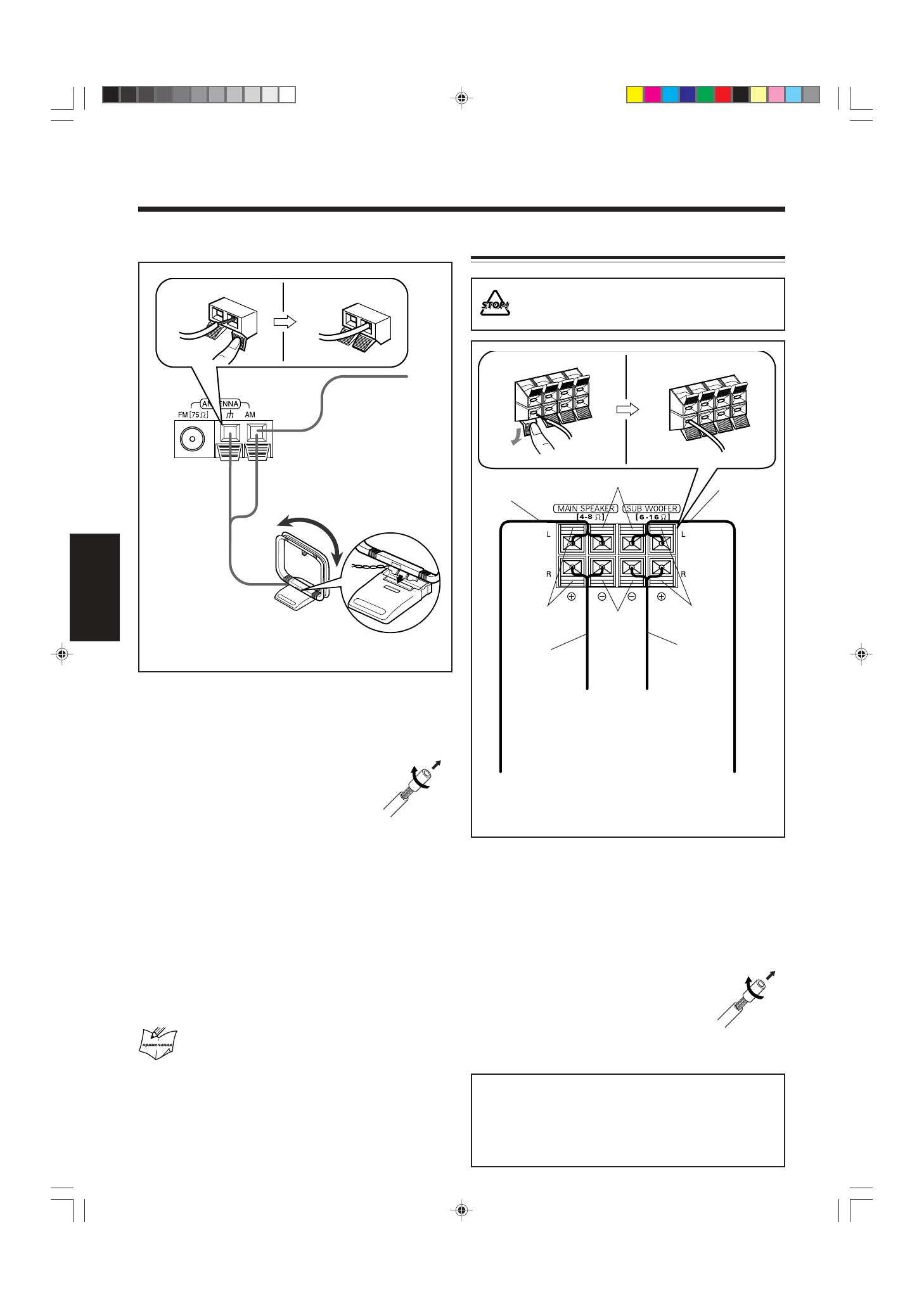

Нажмите на зажим разъема АМ на задней
части устройства и удерживайте его нажатым.

2

Вставьте конец кабеля рамочной антенны
АМ (MW) в разъем.

• Если кабель рамочной антенны АМ

(MW) покрыт винилом, удалите
виниловое покрытие, как показано на
иллюстрации.

3

Отпустите зажим разъема.

4

Поворачивайте рамочную антенну АМ
(MW) для достижения наилучшего
качества приема.

Подключение внешней антенны АМ (MW)

При низком качестве приема подключите одиночный
провод с виниловым покрытием к разъему AM и
вытяните его горизонтально. (Рамочная антенна АМ
(MW) должна оставаться подключенной.)

Для улучшения качества приема FM и AM (MW)

• Убедитесь в том, что антенна не соприкасается с какими-

либо другими разъемами и соединительными кабелями.

• Располагайте антенны подальше от металлических деталей

устройств, соединительного кабеля и кабеля питания
переменного тока.

1

Нажмите на зажим разъема динамика,
расположенный на задней части устройства,
и удерживайте его в таком положении.

2

Вставьте конец кабеля динамика в разъем.

Следите за соответствием цветов (полярности):
Синий (+) к синему (+), черный (–) к черному (–),
красный (+) к красному (+), черный (–)
к черному (–).
• Если кабель покрыт винилом, удалите

виниловое покрытие, как показано на
иллюстрации.

3

Отпустите зажим разъема динамика.

ВАЖНАЯ ИНФОРМАЦИЯ:

• Используйте только динамики с тем же

сопротивлением, что указано на разъемах
динамиков на задней части устройства.

• НЕ подключайте к одному разъему динамика более

одного динамика.

Антенна АМ (MW)

Подключение динамиков

Кабель
динамика
(красный/
черный)

От разъемов

левого

основного

динамика

Кабель

динамика
(красный/

черный)

Кабель динамика
(синий/черный)

От разъемов

правого

основного

динамика

От левого

разъема

сабвуфера

От правого

разъема

сабвуфера

1

Кабель
динамика
(синий/черный)

Синий

Красный

Черный

Черный

2, 3

Для MX-GB6:
НЕ берите динамик за раструб вывода
(расположенный на верхней части динамика).

Провод с виниловым
покрытием (не
входит в комплект)

Рамочная антенна
АМ (MW) (входит в
комплект)

1

2, 3

4
