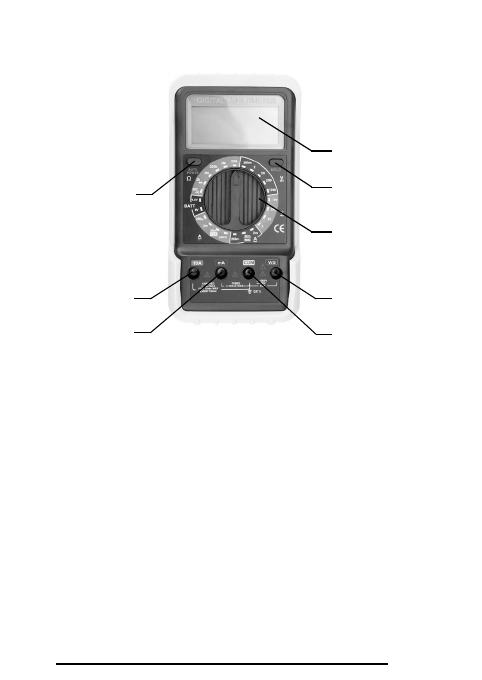

DESCRIPTION OF FRONT PANEL

4

2

5

7

6

3

1

8

LCD display

1.

Displays  3  ½  digits.  Maximum  reading  1999.  Automated  indication  of  empty  battery,  exceeding  measurement
range and polarity of direct current.
Multimeter on/of switch button (Auto Power). When the multimeter is not used for approximately 20 minutes,

2.

it will be switched of automatically.
Dial  selector  switch  for  functions  and  measurement  range.  With  this  switch  you  can  select  required  function

3.

(measurement of current, voltage, resistance, diode test, continuity test etc.) and measurement range.
Measurement terminal 10A (positive).

4.

Terminal for direct current measurements, up to 10A. 10A measurement range has no overcurrent protection fuse.
Connect red test lead to this terminal.
Measurement terminal “mA” (positive).

5.

Terminal  for  direct  current  measurements  up  to  200mA,  and  for  battery  testing.  Range  is  overcurrent  protected
with FS 250mA/250V fuse. Connect red test lead to this terminal.
Terminal “Com” (common, negative).

6.

Connect black test lead to this terminal.
Measurement terminal “V Ω” (positive).

7.

Terminal  for  measurements  of  AC  and  DC  voltage,  resistance,  and  for  diode  and  continuity  testing.  Connect  red
test lead to this terminal.
 “Hold” button for holding shown value.

8.

Press this button to hold currently shown measured value. When you release the button, the reading is lost per-
manently.
