RE 109, RE 119, RE 129 PLUS

қазақ

87

Ағын түтікшесі

N

Ағын түтікшесін (1) бүріккіш-

тапаншаның (2) бекіткішіне

енгізіңіз, 90°-қа бұраңыз және

бекітіп қойыңыз

демонтаждау

N

Ағын түтікшесін (1) бүріккіш-

тапаншаның (2) бекіткішіне

енгізіңіз, 90°-қа бұраңыз және

бекіткіштен алып шығарыңыз

Қондырма

N

Бұғаттағыш (4) бекітілмейінше

қондырманы (3) ағын түтікшесіне

енгізіңіз – бұл арада бұғаттағыш

түймешік қайтадан сыртқа

шығады – реттелмелі жалпақ

ағынды қондырмада бұралудан

сақтандырғыш бар, оны ағын

түтікшесіндегі қуысқа қарай

тегістеу керек

демонтаждау

N

Бұғаттағышқа (4) басыңыз және

қондырманы (3) алып шығарыңыз

RE 109, RE 119

Жоғары арынды шлангты орнату

N

Жалғастырғышты (1) біріктіргіш

келте құбырға (2) кигізіңіз

Жоғары арынды шлангты

демонтаждау

N

Жалғастырғышты (1) тартып

және біріктіргіш келте

құбырды (2) алып шығарып,

жоғары арынды шлангты

босатыңыз

RE 129 PLUS

Жоғары арынды шланг әлдеқашан

қосылған.

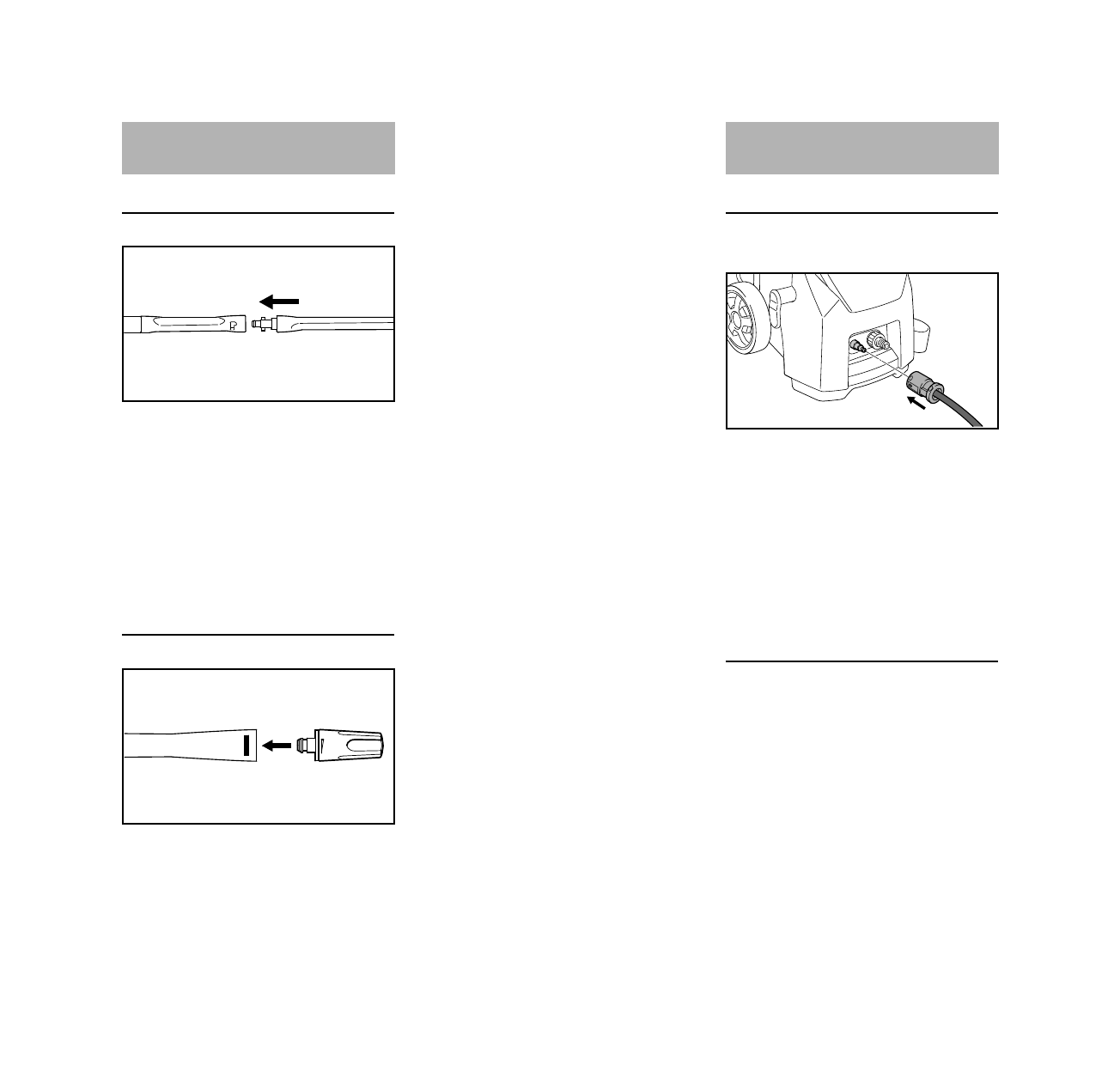

Ағын түтікшесін монтаждау,

демонтаждау

1

2

2013BA01

1 KN

666BA014 KN

3

4

-

+

Жоғары қысымды шлангты

монтаждау, демонтаждау

1

2013BA012 KN

2
