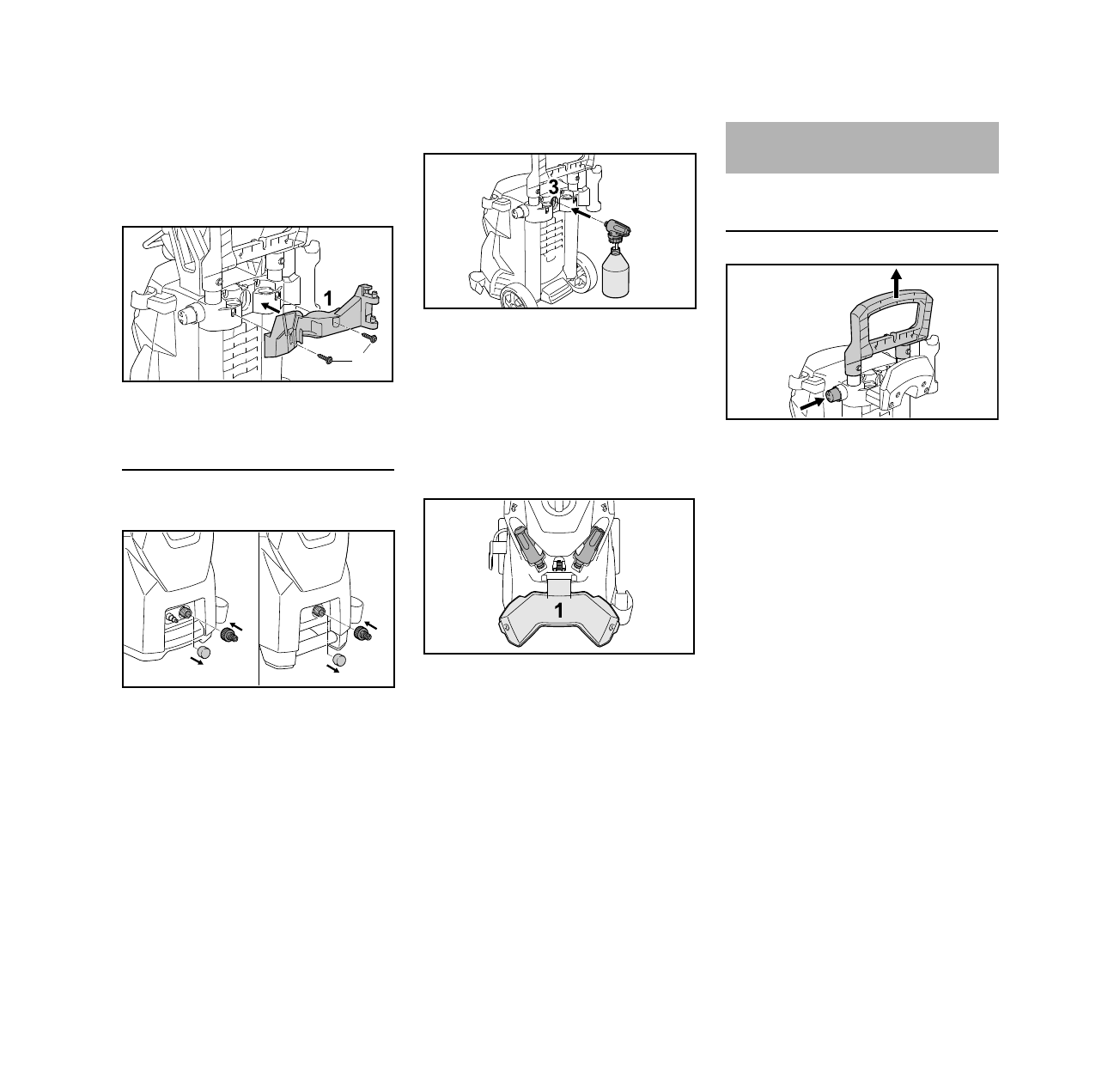

Тримач для плаского шлангу у касеті

або входит до об'єму поставки у

залежності від країни-постачальника

або поставляється як спеціальне

приладдя.

N

Тримач (1) для плаского шлангу у

касеті закріпити гвинтами (2)

Всі модифікації

Поєднуючий патрубок на подачі води

N

Зняти захисний ковпачок (1) на

подачі води

N

Прикрутити під'єднуючий

штуцер (2) та затягнути вручну

Набір для розбризкування

N

Насадку (1) прикрутити до пляшки

із миючими засобами (2)

N

Набір для розбризкування

встановити у кріплення (3) на

поворотному елементі

Відділення для зберігання насадок із

пласким струменем, роторних

насадок та голок для чистки

N

Відкрити відкидну кришку (1) – у

тримачах можуть зберігатись

роторна насадка (2) і насадка із

пласким струменем (3)

N

Голку для чистки (4) ввести у

кріплення

Ручка, яка може регулюватись по

висоті

N

Кнопку (1) та ручку (2) до упору

потягнути вгору

N

Кнопку відпустити та за ручку ще

раз потягнути / змістити до тих пір

поки телескопічна шина

зафіксується

2013BA005 KN

2

1

2

2

1

2013BA006 KN

2013BA007 KN

2

1

2

3

4

2013BA008 KN

Транспортування пристрою

1

2

2013BA009 KN
